原题:东芝面向汽车信息通信系统与工业设备应用的以太网桥接IC产品线拓展【配备两个10Gbps以太网AVB/TSN端口和三个PCIe® Gen3 Switch端口】

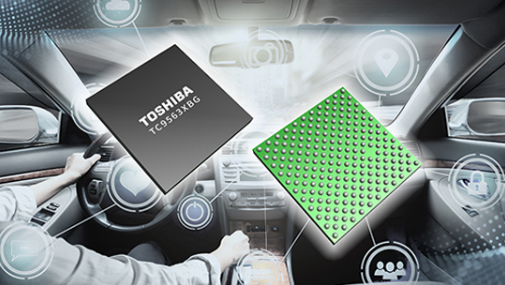

中国上海,2022年1月12日——东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出以太网桥接IC产品线新产品---“TC9563XBG”,旨在支持汽车信息通信系统和工业设备中的10Gbps通信。该产品样品出货现已开始,将于2022年8月开始量产。


车载网络正在向区域架构[1]发展,基于1Gbps及以上速率的以太网,采用实时多千兆[2]传输方式实现各区域之间的通信。东芝首次为这款新推出的桥接IC配置了双端口10Gbps以太网,支持USXGMII、XFI、SGMII和RGMII[3]等接口。两个端口支持以太网AVB[4]和以太网TSN[5],便于实现实时处理和同步处理。此外,它们也支持“简化版”SR-IOV(虚拟功能)[6]。东芝将这些特性融合到这款新产品中,打造出适用于新一代汽车网络的解决方案。

随着通信设备的运行速度不断提高,新款IC不仅可以用于区域架构,而且可以用于其他多种车载应用,如IVI和车载通信;此外还适用于工业设备。东芝的TC9560和TC9562系列产品都支持1Gbps以太网,这次推出的是后继的新产品。

近年来,越来越多的设备配备了PCIe接口,以便实现诸如Wi-Fi®那样的设备间通信,但是主控SoC的PCIe接口却日趋不足。TC9563XBG提供三个PCIe Gen3 Switch端口,用于同主控SoC通信,以及与其他配备PCIe接口的设备连接。这些PCIe Switch端口配置了一个4通道上行端口连接主控SoC,两个1通道下行端口连接带PCIe接口的设备。通过3端口PCIe Switch功能连接这些设备,可帮助缓解PCIe接口短缺的问题。

TC9563XBG计划通过AEC-Q100 3级[7]认证。

应用:
- 车载娱乐
- 车载通信
- 汽车网关
- 工业设备

特性:
- 双10Gbps以太网端口(支持USXGMII、XFI、SGMII和RGMII等接口)
- 三个PCIe Gen3 Switch端口
- 计划通过AEC-Q100 3级认证

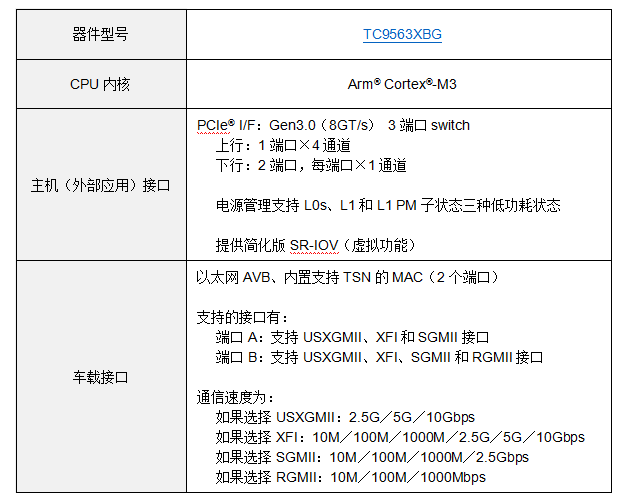

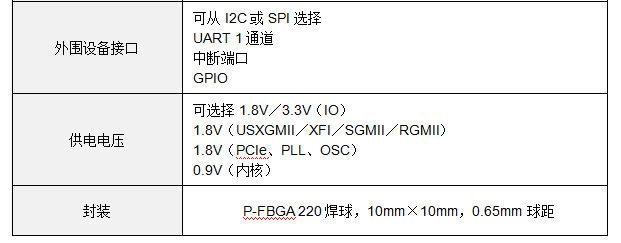

主要规格:


注:
[1] 区域架构:一种有望用于新一代汽车网络的网络配置。这种架构下车辆被划分为多个域,彼此高速通信以实现协同运行。
[2] 多千兆:多千兆位以太网(2.5Gbps至10Gbps)。最近的汽车网络要求带宽大于1Gbps。
[3] USXGMII、XFI、SGMII、RGMII:以太网接口标准。
USXGMII=Universal Serial 10 Gigabit Media Independent Interface;
XFI=10 Gigabit serial Interface;
SGMII=Serial Gigabit Media Independent;
RGMII=Reduced Gigabit Media Independent Interface。
[4] 以太网AVB:IEEE802.1音频/视频桥接。采用以太网标准技术处理音频和视频数据的标准。
[5] 以太网TSN:IEEE802.1时间敏感性网络。适用于时延小于AVB的数据传输的标准。
[6] SR-IOV:Single Root I/O Virtualization。支持PCI设备虚拟化的标准。
[7] AEC-Q100 3级:汽车行业制定的用于验证IC可靠性的测试标准。
