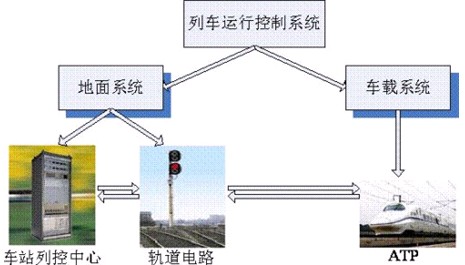

  中国列车控制系统(CTCS)。车站列控中心、轨道电路、列车超速防护系统等构成了CTCS。CTCS根据功能要求和配置应用等级分为0~4级(其中CTCS-2级应用于200~250公里/小时提速干线和高速铁路上,甬温线即采用该级系统)。CTCS-2级分两个子系统,即地面子系统和车载子系统。地面子系统由车站列控中心、轨道电路等设备组成。车载子系统由列车超速防护系统等设备组成。

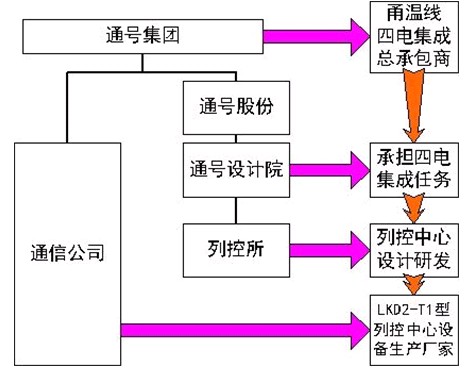

  2.温州南站列控中心设备。温州南站采用的列控中心设备产品型号为LKD2-T1,由北京全路通信信号研究设计院有限公司研发设计,上海铁路通信有限公司生产,具有轨道电路编码、区间信号机点灯控制、确定行车许可等功能。  3.甬温线轨道电路。甬温线采用ZPW-2000A无绝缘轨道电路实现列车占用及完整性检查,并连续向列车传送行车许可等信息。事故发生在标号为5829G的轨道上,轨道全长1500米,5829G轨道电路分为5829AG和5829BG两段。事故调查组检验测定,因雷击致使温州南站轨道电路4个发送盒(5829AG备、5808AG主、5808AG备、S1LQBG备)、2个接收盒(5845AG、S1LQG)、1个衰耗器(S1LQG)损坏,造成轨道电路与列控中心信号传输的CAN总线阻抗下降,导致5829AG轨道电路发送器与列控中心通信故障。  4.列车超速防护系统(ATP)。D3115次、D301次列车均安装有ATP。ATP根据地面设备提供的信号信息控制列车运行。当因轨道电路故障等原因,ATP接收不到信号或接收到非正常的检测信号时,ATP将采取自动制动措施控制列车停车。列车停车后如需继续前行,需要等待2分钟后将ATP从完全监控模式转为目视行车模式,以低于20公里/小时的速度前进。目视行车模式期间,如接收到正常信号,ATP将自动转为完全监控模式。  5.列车通信设备。列车司机与列车调度员、车站值班员之间的呼叫使用铁路移动通信系统(简称GSM-R),其终端设备包括机车综合无线通信设备和手持终端,两种设备使用同一频段。  事故地区气象情况:根据事故调查组委托国家电网公司雷电监测与防护实验室利用中国电网雷电监测网对事故所在区域雷击数据进行的统计分析,7月23日19时27分至19时34分温州南站信号设备相继出现故障时,温州南站至永嘉站、温州南站至瓯海站铁路沿线走廊内的雷电活动异常强烈,雷击地闪次数超过340次,每次雷击包含多次回击过程,雷电流幅值超过100千安的雷击共出现11次。8月29日至9月2日,事故调查组又委托中国气象局组成气象专家组,依据中国气象局雷电监测系统确认了上述温州南站雷电活动及雷击设备情况。  事故地段治安情况:经过公安机关现场勘查和调查,事故现场未发现人为破坏铁路线路、通信信号、牵引供电等设备设施的痕迹;温州南站行车室、通信信号机械室等行车要害部门治安未见异常;事故发生前动车组列车车厢内治安秩序良好。因此,排除了人为破坏和线路治安因素。  事故相关单位情况:  1.列控中心设备研发、生产单位情况。  (1)中国铁路通信信号集团公司(以下简称通号集团)。通号集团是甬温线通信、信号系统集成施工总承包商,具有国家工程勘测、工程设计、工程咨询甲级资质以及工程总承包、铁路电务工程和电信工程专业承包一级等多项资质。  (2)中国铁路通信信号股份有限公司(以下简称通号股份)。通号股份由通号集团作为主发起人,承继通号集团的全部骨干企业、资质、主营业务,注册资本45亿元,重组后进入股份公司的资产和人员占通号集团总资产和人员的98%。  (3)北京全路通信信号研究设计院有限公司(以下简称通号设计院)。通号设计院为通号股份下属的全资企业,主要经营工程设计、工程咨询、应用科研、标准制定、工程勘测、工程总承包、试制生产和系统集成等业务,拥有甲级工程咨询资质、甲级勘察设计资质、工程造价咨询甲级资质和计算机信息系统集成企业一级资质。该院承担了由通号集团总承包的甬温线的联锁、列控系统集成及LKD2-T1型列控中心设备研发工作。通号设计院所属的列车自动控制研究所(以下简称列控所)为通号设计院的内设机构,是以列车运行自动控制系统产品的科研开发和系统集成为核心业务的研究所,为整套CTCS-2、3级列控系统技术及设备的集成供应商。  (4)上海铁路通信有限公司(以下简称通信公司)。通信公司为通号股份下属的全资企业,是铁路通信信号行业集通信、信号于一体的设备制造企业和国家轨道交通通信信号装备产业化指定单位,是温州南站LKD2-T1型列控中心设备制造企业。

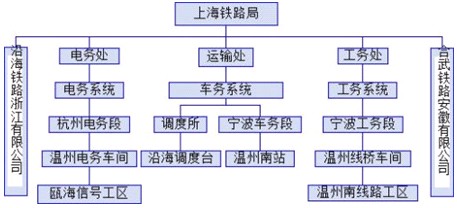

  2.铁路运输企业及其所属单位情况:  (1)上海铁路局。上海铁路局为铁道部所属的18个铁路局(公司)之一,管辖范围跨安徽、江苏、浙江和上海四省(市),运营里程7670公里(其中:时速200公里及以上营业里程2378公里;时速250公里及以上营业里程1777公里)。该局下设运输站段60个,图定开行列车1774对(其中客车541对、包括动车组列车295对,货车1233对)。事故涉及的沿海调度台、温州南站、温州电务车间和温州南线路工区为其下属站段管辖。  (2)上海铁路局调度所(以下简称调度所)。调度所负责局管内的运输调度指挥工作,设27个行车调度台(其中沿海调度台负责甬温线的行车组织指挥工作,设列车调度员、助理调度员两个岗位,实行四班制作业)。沿海调度台调度集中终端上显示为宁波至太姥山间共21个车站、1个线路所及520个闭塞分区的轨道占用、列车运行等相关情况。  (3)永嘉站。永嘉站隶属于上海铁路局宁波车务段,为四等站,主要承担接发列车等工作。  (4)温州南站。温州南站隶属于上海铁路局宁波车务段,为三等站,主要承担接发列车和动车组的始发、终到作业等行车工作。在非常站控模式下,接发列车时需执行车机联控。  (5)瓯海站。瓯海站隶属于上海铁路局宁波车务段,为二等站,主要承担接发列车等工作。  (6)温州电务车间。温州电务车间隶属于杭州电务段,负责甬温线雁荡山站至苍南站间信号设备的养护维修工作,其下属瓯海信号工区负责甬温线永嘉站至瓯海站间563公里630米至597公里280米的信号设备养护维修工作。  (7)温州南线路工区。温州南线路工区隶属于宁波工务段温州线桥车间,负责甬温线永嘉站至温州南站间线路设备的养护维修工作。  (8)合武铁路安徽公司(以下简称合武安徽公司)。合武安徽公司由上海铁路局和安徽省投资集团有限责任公司于2005年共同出资成立,负责合武线安徽段建设和经营。2009年底合武安徽公司与合宁公司合并为合武铁路安徽有限公司,负责合宁铁路、合武铁路安徽段的经营。合肥枢纽指挥部由上海铁路局于2005年2月在合肥设立,在合武线建设过程中,负责合武线引入合肥枢纽相关工程。  (9)沿海铁路浙江有限公司(以下简称沿海公司)。沿海公司由上海铁路局和浙江省铁路建设投资总公司共同出资,于2005年成立。该公司负责温福铁路浙江段和甬温铁路的建设和经营。公司下设甬温、温福铁路(浙江段)2个工程建设指挥部,负责甬温和温福铁路(浙江段)项目的工程技术、征地拆迁、安全质量、计划财务和后勤保障等工作。

  3.其他相关单位情况:  (1)中铁第四勘察设计院集团有限公司(以下简称铁四院)。铁四院为中国铁建股份有限公司的全资子公司,具有工程设计、工程勘察综合类甲级以及甲级测绘资质。2002年初参加了甬温铁路的预可行性研究方案竞选并入选,承担甬温线通信、信号、电力供电、牵引供电(以下统称四电)系统集成等设计工作。  (2)中铁二院工程集团有限责任公司(以下简称铁二院)。铁二院为中国中铁股份有限公司的全资子公司,具有甲级工程设计综合资质。2006年9月,参加铁道部组织的合宁线四电集成施工总承包项目招标并中标,承担信号系统工程部分。  (3)中铁电气化局集团有限公司(以下简称中铁电气化局)。中铁电气化局是中国铁路工程总公司所属的全资子公司,具有铁路工程施工总承包特级、铁路电气化工程专业承包一级、铁路电务工程专业承包一级资质。2008年3月,中铁电气化局和通号集团组成联合体参加了甬温线四电集成施工总承包项目投标并中标(其中中铁电气化局负责牵引供电系统、电力供电系统和部分四电房屋建筑工程的施工及联合体项目管理和接口协调等工作)。(七)LKD2-T1型列控中心设备研发、上道情况。  2006年9月,铁道部组织对合武线(合肥至武汉,含合肥站)、合宁线(合肥至南京,不含合肥站)进行四电集成施工总承包项目招标。通号集团联合体中标合武线,选用通号设计院研发的K5B型列控中心设备,站间通信方式为125兆光纤;铁二院联合体中标合宁线,选用北京和利时公司研发的LKD2-H型列控中心设备,站间通信方式为100兆工业以太网。  由于合武线与合宁线通信要在两线交会的合肥站互联互通,但两线选用了不同型号的列控中心设备,无法实现相互通信。而合肥站又要与合宁线同时开通,铁道部运输局客专技术部于2007年6月2日组织召开了合宁铁路CTCS-2级列控系统集成方案研讨会,明确列控中心设备通信接口使用铁二院中标的合宁线选用的100兆工业以太网标准,要求合肥站的列控中心设备按照与合宁线同类型进行设计比选。此后,通号设计院决定开始研发LKD2-T1型列控中心设备。2007年10月,通号设计院将新研发的LKD2-T1型列控中心设备发往现场安装;2007年11月,铁道部科学技术司会同运输局客专技术部、基础部组织对北京和利时公司的LKD2-H型列控中心设备和通号设计院的LKD2-T1型列控中心设备进行了技术预审查;2007年12月26日下发了《客运专线列控中心(LKD2-T1、LKD2-H)技术预审查意见》(科技运〔2007〕224号),明确要求“在合宁、合武客运专线工程现场试验和上道使用过程中,不断完善系统功能”。合武安徽公司、合肥枢纽指挥部与通号集团商定,按照铁道部科学技术司预审查意见在合肥站试验。2007年12月21日,LKD2-T1型列控中心设备在合肥站上道使用;2008年4月,铁道部运输局(客专技术部、基础部等部门)对合武线改用LKD2-T1型列控中心设备进行了批复。  2008年4月,通号集团联合体中标甬温铁路四电集成施工总承包项目,负责其中通信、信号系统集成施工总承包,投标文件中甬温铁路18个站采用了仅经过铁道部科学技术司技术预审查的LKD2-T1型列控中心设备。先关背景:事故发生经过  2011年7月23日19时30分左右,雷击温州南站沿线铁路牵引供电接触网或附近大地,通过大地的阻性耦合或空间感性耦合在信号电缆上产生浪涌电压,在多次雷击浪涌电压和直流电流共同作用下,LKD2-T1型列控中心设备采集驱动单元采集电路电源回路中的保险管F2(以下简称列控中心保险管F2,额定值250伏、5安培)熔断。熔断前温州南站列控中心管辖区间的轨道无车占用,因温州南站列控中心设备的严重缺陷,导致后续时段实际有车占用时,列控中心设备仍按照熔断前无车占用状态进行控制输出,致使温州南站列控中心设备控制的区间信号机错误升级保持绿灯状态。  雷击还造成轨道电路与列控中心信号传输的CAN总线阻抗下降,使5829AG轨道电路与列控中心的通信出现故障,造成5829AG轨道电路发码异常,在无码、检测码、绿黄码间无规律变化,在温州南站计算机联锁终端显示永嘉站至温州南站下行线三接近(以下简称下行三接近,即5829AG区段)“红光带”。  19时39分,温州南站车站值班员臧凯看到“红光带”故障后,立即通过电话向上海铁路局调度所列车调度员张华汇报了“红光带”故障情况,并通知电务、工务人员检查维修。瓯海信号工区温州南站电务应急值守人员滕安赐接到故障通知后,于19时40分赶到行车室,确认设备故障属实后,在《行车设备检查登记簿》(运统-46)上登记,并立即向杭州电务段安全生产指挥中心进行了汇报。  19时45分左右,滕安赐进入机械室,发现6号移频柜有数个轨道电路出现报警红灯。  19时55分左右,接到通知的温州电务车间工程师陈旭军、车间党支部书记王晓、预备工班长丁良余3人到达温州南站机械室,陈旭军问滕安赐:“登记好了没有?”滕安赐说:“好了。”陈旭军要求滕安赐担任驻站联络,随即与王晓、丁良余进入机械室检查,发现移频柜内轨道电路大面积出现报警红灯(经调查,共15个轨道电路发送器、3个接收器及1个衰耗器指示灯出现报警红灯),陈旭军即用1个备用发送器及1个无故障的主备发送器中的备用发送器替代S1LQG及5829AG两个主备发送器均亮红灯的轨道电路的备用发送器,采用单套设备先行恢复。  20时15分左右,陈旭军通过询问在行车室内的滕安赐,得知“红光带”已消除,即叫滕安赐准备销记。滕安赐正准备销记,此时5829AG“红光带”再次出现,王晓立即通知滕安赐不要销记。陈旭军将5829AG发送器取下重新安装,工作灯点绿灯。随后,杭州电务段调度沈华庚来电话让陈旭军检查一下其他设备。陈旭军来到微机房,发现列控中心轨道电路接口单元右侧最后两块通信板工作指示灯亮红灯,便取下这两块板,同时取下右侧第三块的备用板插在第二块板位置,此时其工作指示灯仍亮红灯。陈旭军立即(20时34分左右)向DMIS(调度指挥管理信息系统)工区询问了可能的原因后,便回到机械室取下三个工作灯亮红灯的接收器。此时列控中心轨道电路接口单元右侧第二块通信板工作指示灯亮绿灯,陈旭军随即将拆下来的两块通信板恢复到两个空位置上,然后通信板工作指示灯亮绿灯。陈旭军在微机室继续观察。  至事故发生时,杭州电务段瓯海工区电务人员未对温州南站至瓯海站上行线和永嘉站至温州南站下行线故障处理情况进行销记。  20时03分,温州南站线路工区工长袁建军在接到关于下行三接近“红光带”的通知后,带领6名职工打开杭深线下行584公里300米处的护网通道门并上道检查。20时30分,经工务检查人员检查确认工务设备正常后,温州南工务工区驻站联络员孔繁荣在《行车设备检查登记簿》(运统-46)上进行了销记:“温州南~瓯海间上行线,永嘉~温州南下行线经工务人员徒步检查,工务设备良好,交付使用。”  19时51分,D3115次列车进永嘉站3道停车(正点应当19时47分到,晚点4分),正常办理客运业务。  19时54分,张华发现调度所调度集中终端(CTC)显示与现场实际状态不一致(温州南站下行三接近在温州南站计算机连锁终端显示“红光带”,但调度所CTC没有显示“红光带”),即按规定布置永嘉站、温州南站、瓯海站将分散自律控制模式转为非常站控模式。  20时09分,上海铁路局调度所助理调度员杨向明通知D3115次列车司机何枥:“温州南站下行三接近有‘红光带’,通过信号没办法开放,有可能机车信号接收白灯,停车后转目视行车模式继续行车。”司机又向张华进行了确认。  20时12分,D301次列车永嘉站1道停车等信号(正点应当19时36分通过,晚点36分)。  永嘉站至温州南站共15.563公里,其中永嘉站至5829AG长11.9公里,5829AG长750米,5829AG至温州南站长2.913公里。

  20时14分58秒,D3115次列车从永嘉站开车。  20时17分01秒,张华通知D3115次列车司机:“在区间遇红灯即转为目视行车模式后以低于20公里/小时速度前进。”
