大联大品佳集团推出基于Nuvoton产品的电池监测方案





2023年3月23日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下品佳推出基于新唐科技(Nuvoton)KA49517A或KA49522A的电池监测方案。

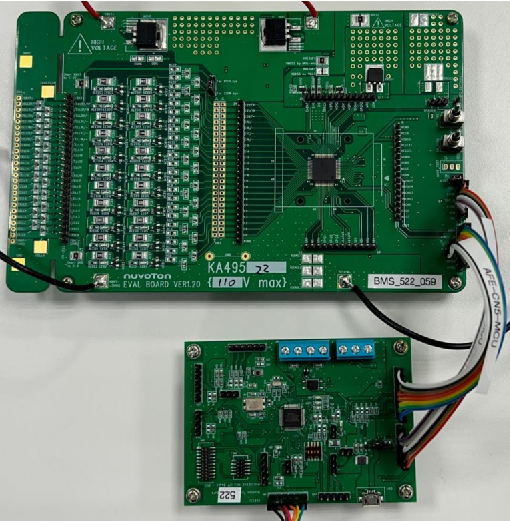

图示1-大联大品佳基于Nuvoton产品的电池监测方案的展示板图


随着电动化技术在当今社会的占比逐渐提高,电池管理芯片(BMIC)也迎来了快速发展时期。其主要的作用是对电池进行实时监测,防止其出现过充、过放、过压、过流、过温的状况,以保证电池系统的平稳运行并延长电池的使用寿命。对于工业领域的电池管理芯片来说,除了要具有实时的监测功能,还需要符合安全、可扩展以及设计简易的三大特性。针对这些需求,大联大品佳基于Nuvoton KA49517A或KA49522A芯片推出了电池监测方案,可实现工业储能电池在内的多种电池监测功能。



图示2-大联大品佳基于Nuvoton产品的电池监测方案的场景应用图





Nuvoton成立于2008年,是一家专注于开发微控制/微处理、智能家居及云端安全相关应用IC、电池监测IC等产品的公司,其具有灵活的技术、先进的设计能力及数字模拟整合能力,并且通过不断创新的产品、制程及服务能为客户提供高性价比的产品。

本方案采用的KA49517A或KA49522A芯片是Nuvoton旗下具有保护功能的电池监测IC。这两款产品均搭载了高精度ADC,可实现电池电压、电流的精准测量。并且具有SPI接口,可实时读取电压数据、电流数据、以及电池状态。不仅如此,KA49517A/22A还搭载了故障检测、FET、关断功能,可强化电池安全功能。在工作能力方面,KA49517A最高可支持17串电芯,电源电压最大85V;KA49522A最高可支持22串电芯,电源电压最大110V。

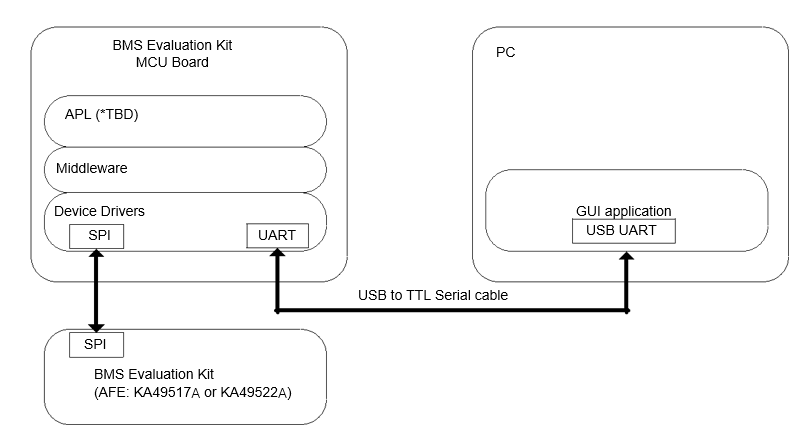

图示3-大联大品佳基于Nuvoton产品的电池监测方案的方块图





除了电源管理模块外,本方案搭配了一个MCU模块,通过连接PC中的上位机人机界面,可直观地向用户展示电池的状态及电压、电流等数据,并能生成预警报告,进一步提高系统安全性。

核心技术优势:
高串数:最高支持22通道/17通道;
高性能参数:电压测量精度为10mV,电流测量精度为1%;
高稳定性:全压、宽温度范围,精度保持不变;
高安全性:预警报告、Charge Pump FET Driver、诊断检查功能、电流测量ADC诊断检查功能、MCU故障诊断检查。

方案规格:
    电池串数:22串(KA49522A),17串(KA49517A);
    电压采样精度:10mV,无需校准,50μs/通道;
    电流采样精度:高速ADC(0.81ms),低速ADC(250ms);
    电池平衡:支持内部平衡和外部平衡,内部平衡最大平衡电流为50mA;
    FET驱动:支持高低边驱动,高边驱动时Tf=20μs,Tr=20μs,CL=20nF;
    保护:支持电压UV/OV保护,电流SCD/OCC/OCD;
    通信:SPI通信,支持CRC校验,1MHz的最大通信速率,内置WDT保护;
    LDO 2.5V/3.3V/5V可选,输出电流最高可达50mA;
    工作温度范围:40~85℃,芯片自身保护温度:175℃;
    功耗:ActiveMode =3.6mA,SleepMode=80μA,ShutdownMode=1μA。
