　　一.产品概述　　涡街流量仪表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。该仪表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。

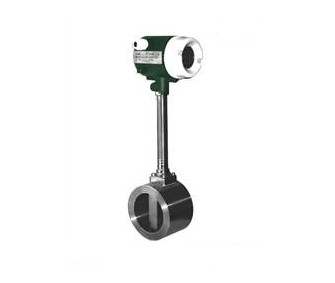

菲格瑞思涡街流量计 　　产品特点　　采用抗机械震动，抗冲击和抗脏污的结构新设计。采用最先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。可选用电容式流量计，抗震性能好，最高测量温度达到400 ℃。可选用潜水型流量计，允许长期浸泡在水中工作。　　二.测量原理　　涡街流量计是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街，这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号(或标准信号)　　图1　　三、技术参数及外形尺寸　　1.技术参数　　测量介质：液体、气体、蒸汽　　测量范围：(见表1)　　公称通径：(见表2)非标产品可根据用户要求特殊定做　　温度范围：压力式 -40℃~350℃ 电容式 -60℃~400℃　　压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做　　范围度:正常范围1:10 扩展范围1:15　　压力损失系数:Cd≤2.6　　系统测量精度:液体、气体 示值±1%　　蒸汽 示值±1.5%　　插入式流量计 示值±2.5%　　供电电压:传感器+12VDC、+24VDC(可选)　　变送器+24VDC　　现场显示型 仪表自带3.6锂电池　　输出信号:传感器 脉冲频率信号0.1~3000Hz 低电平≤1V 高电平≥6V　　变送器 两线制4~20mADC电流信号　　充许振动加速度:≤0.2g　　环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所)　　环境湿度:相对湿度5~85%　　信号远传距离: ≤500m　　信号线接口:内螺纹M20×1.5　　防爆等级:iaⅡCT2-T5　　防护等级：普通型IP65 潜水型IP68　　仪表材质：转换器外壳采用铝合金，表体部分采用1Cr18Ni9Ti，也可根据用户要求采用特殊材质。
