电动缸通常采用电机与丝杠同轴直连的结构形式，电机安装在丝杠后端，整体呈轴向串联布置。因此，在设备集成时往往需要预留较长的安装长度。对于机柜内部空间紧凑、多轴并列布置，或安装深度受限的应用场景，即使执行器本身的推力满足要求，也可能因为轴向尺寸过长而难以安装。折返式电动缸，也称平行型电动缸，则通过将电机布置在丝杠侧方，使电机与丝杠平行排列，并借助同步带轮实现动力传递。在保持相同行程和推力能力的前提下，该结构能够有效缩短整机轴向长度，更适合空间受限的设备布局。汤姆森(Thomson)针对这类应用提供了多款成熟的折返式及平行布置电动缸产品。下面将从产品优点、核心优势及典型应用场景等方面进行介绍。

汤姆森(Thomson)是一家集研发、生产与销售于一体的专业机械运动部件制造商，拥有超过 80 年的行业经验，总部位于美国，并在中国天津设有本地化工厂。其业务覆盖欧洲、美洲及亚洲等主要市场，产品线涵盖电动缸、直线模组、丝杠、螺旋升降机及直线运动系统等多类机械运动部件，广泛应用于工程机械、工厂自动化、包装机械、食品饮料、轨道交通、机器人等行业。

值得关注的是，汤姆森在天津设有组装工厂，多款电动缸和直线模组已实现本土化生产，能够在交付周期、成本控制和产品适配方面为国内客户提供更具竞争力的支持。同时，汤姆森还可根据项目需求提供非标定制方案，有助于更好地满足不同设备布局、负载条件和应用环境下的个性化要求。

在电动缸领域，汤姆森依托成熟的滚珠丝杠技术和完善的安装附件体系，形成了较为稳定的产品优势。其电动缸产品以使用寿命长、运行质量稳定、防护等级可靠和维护便利等特点受到市场认可，适用于对精度、可靠性和长期运行稳定性要求较高的工业应用场景。

汤姆森电动缸主要包括 PC 系列和 T 系列，两者基于统一的设计与制造体系开发。PC 系列电缸适用于轻负载、安装空间受限的设备，具有使用寿命长的特点，可应用于灌装、高频焊接等场景;T 系列电缸则适用于重载、长行程工况，广泛应用于橡胶轮胎设备、轨道交通等行业。

PC

PC Series 的卖点在于把折返和标准配置结合得比较完整，共有 PC25、PC32、PC40 三档规格。它的平行型通过减速比为 1:1 的同步带轮传动，让电机和丝杠平行布置，既保留了推杆的行程，又把整个机构的轴向长度压下来，这是折返式最直接的用处。相比其它品牌，PC 系列在相同负载下能做到更小的外形尺寸，为紧凑设备节约安装空间。

PC

它的优点主要落在性能数据上。用的是大直径滚珠丝杠(ø10 / ø12 / ø20 mm)，耐磨且寿命长，负载能力在同尺寸里也更有余量;重复精度做到 ±0.01 mm，防护等级为标准 IP65，还带单点润滑，维护起来不费事。三档规格的最大负载(Fx)分别是 1250 N、3200 N、6000 N，最大行程分别是 70–600 mm、80–1200 mm、120–1200 mm，最大速度 1.33 / 1.00 / 1.66 m/s，从轻载到中重载的常见范围基本都覆盖到了。与相同负载的竞品相比，PC 系列外形尺寸更小、更省安装空间，这是它的核心优势。

PC

其核心优势主要体现在折返式结构设计本身。该系列采用超宽同步带，以满足较高推力载荷下的传动需求;跨式组合安装的皮带轮轴承设计可有效避免电机轴承受额外径向载荷，从而提升传动稳定性和使用可靠性。同时，大基座结构可兼容更大机座规格的电机，使设备在相同推力需求下实现更紧凑的整体封装。对于安装空间有限、同时希望提升工序效率或加工节拍的设备而言，PC Series能够在性能与结构尺寸之间取得较好的平衡。搭配 Thomson RediMount 电机安装系统后，电机装配更加便捷，并可适配多种规格电机;同时也可与 Kollmorgen AKM 伺服电机组成预装并完成测试的整体方案，有助于缩短设备集成周期，降低电机对中和调试工作量。对于气动缸替代或其他品牌电动缸替换场景，其标准化安装接口和模块化设计也有助于提升换装和平台化配置的便利性。

典型应用场景

PC Series 主要面向加工、包装及相关自动化设备应用。在成型、灌装和密封设备中，灌装头或执行机构通常需要进行高频往复运动，折返式结构有助于减少轴向安装空间需求;在分级、分拣及物料转移工位中，该系列可用于多条生产线交汇处的物料定位与转运;在吹炼和容器加工等多轴紧凑布置场景中，平行型结构有助于缩小轴间距离，提高设备布局灵活性。此外，在拧紧力矩测试、密封检测等检测工序中，PC Series 的重复定位精度也能够提供较好的过程稳定性。总体而言，凡是存在多轴布置、空间受限，同时又对推力、速度和定位精度有较高要求的工位，PC Series 平行型电动缸均具有较强的适用性。尤其在食品机械、高频焊接和灌装等对设备尺寸、运行稳定性及洁净度有要求的场合，其紧凑化结构优势更为明显。

T

对于推力需求更高的应用场景，可重点考虑 T Series(T60、T90、T130)。该系列采用滚珠丝杠与滑动导轨结构，并配备阳极氧化铝挤压盖管及镀硬铬钢伸缩管，整体结构坚固，能够适应多方向安装需求。T Series 更侧重于中重载及大推力工况，适用于轨道交通、轮胎机械、汽车行业等对承载能力和长期运行可靠性要求较高的应用场景

T

该系列的主要优势集中在较高推力、结构刚性和运行可靠性方面。不同规格下，最大动态载荷(Fx)可分别达到 10 kN、20 kN 和 60 kN，最大标准行程分别为 1500 mm、1500 mm 和 2000 mm，最大速度可达 2.5 m/s、2.0 m/s 和 2.0 m/s。滚珠丝杠与滑动导轨的组合，配合阳极氧化铝外壳和镀硬铬钢伸缩管，有助于提升产品的耐磨性、耐腐蚀性和长期稳定性。因此，T Series 适用于对可靠性和承载能力要求较高的工业工况。在实际项目中，该系列常被用于液压缸电动化替代方案，可在降低漏油风险和维护工作量的同时，提供更加清洁、可控的运行环境。

T

另一项优势在于电机布置方式具有较高的灵活性。T Series 在官方产品样本中主要以同轴直连型(LX/SX)为主;如需实现折返式或平行布置，可通过平行电机安装方案，使电机与覆盖管平行布置，可结合工厂工程选项或附件方案进行配置，具体电机布置方式需以官方选型结果或技术确认文件为准 。因此，该系列的折返方案并非单一标准结构，而是通过平行电机或齿轮箱选配实现，选型时需结合实际安装尺寸、传动方向和空间限制进行确认。其优势在于配置自由度较高，不仅可按需匹配不同减速机和电机规格，也可结合更紧凑的传动盒设计，并通过耳轴、U 形夹等安装附件满足多种固定方式及夹持需求

典型应用场景

对于既需要较大推力，又希望通过平行或折返布置优化安装空间的设备，T Series 可作为重点选型方向。该系列覆盖中重载负载范围，适用于对承载能力、行程长度和安装灵活性均有要求的应用场景。在实际应用中，T60 可实现最高 2.5 m/s 的运行速度，适合压装、测试等对动作速度要求较高的工位;T90 可选 S1 配置，以提升严苛环境下的适应能力，适用于可靠性要求较高的生产线;T130 则凭借更长的标准行程和更高的承载能力，适用于重载成型、大推力搬运及液压替代等场景。由于该系列的折返或平行布置通常需通过选配方案实现，建议在最终选型前结合具体负载、行程、安装空间及控制需求，通过选型工具或技术支持进一步确认配置尺寸。

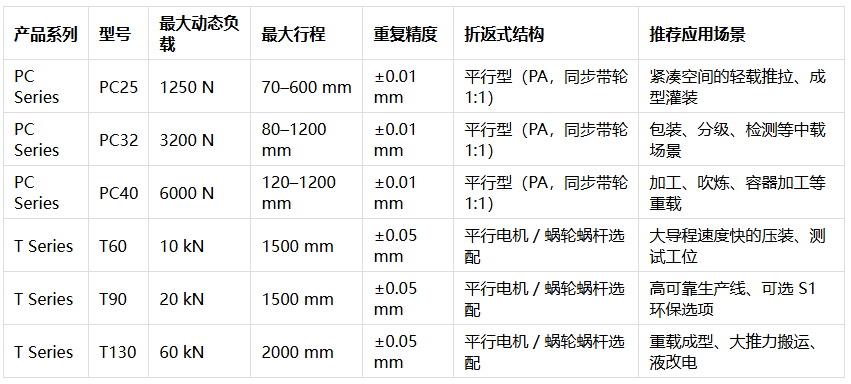

综合选型参考

综合来看，折返式电动缸与同轴直连式电动缸的选择，应重点结合设备轴向安装空间、负载需求、行程长度、控制方式及运行频次等因素综合判断。对于安装空间受限，同时对定位精度和运行稳定性有要求的应用场景，可优先考虑 PC 系列 平行型电动缸。该系列提供成熟的平行布置方案，可在保持一定推力和行程能力的同时缩短轴向安装尺寸，并可搭配 RediMount 电机安装系统，提高电机装配和设备集成的便利性。

对于推力需求更高、行程更长，或希望以电动执行方案替代液压缸的应用场景，可重点关注 T 系列伺服电缸。该系列最大动态负载可覆盖至 60 kN，适用于中重载及高可靠性工况。

最终选型时，建议综合评估负载、行程、速度、控制方式、安装空间和运行频次，并通过汤姆森选型工具或联系技术支持确认具体型号与配置。

如需了解更多汤姆森电动缸信息，请访问官方网站：https://www.thomsonlinear.com.cn
