在视觉检测、工业自动化、边缘计算、深度学习等应用场景中，工控机的硬件架构与接口配置直接影响系统稳定性与部署效率。本文以拓朗工控（TP-IPC）旗下IBOX和AC系列嵌入式工控机、IBOX-601/602GT GPU工控机等产品为例，从处理器选型、PoE供电设计、英伟达GPU集成、接口隔离保护及宽压供电等维度，系统梳理工业计算设备的选型逻辑，供工程师参考。

一、处理器平台选型：桌面级与低功耗方案的场景适配

工控机选型的首要决策点是确定处理器平台的性能边界。拓朗工控（TP-IPC）IBOX系列覆盖从低功耗到高性能桌面级的完整方案。

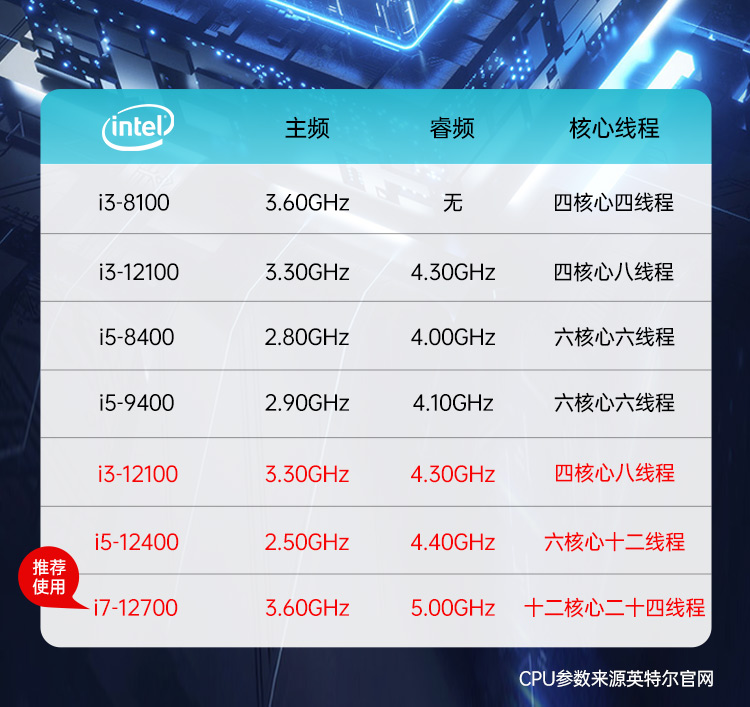

桌面级处理器（Intel 12-14代酷睿）
IBOX-601系列支持Intel 12-14代酷睿桌面处理器，至高可选i7-14700（20核28线程），TDP 65W。该平台具备较高单核频率与多核并行能力，适用于：

  • 多路工业相机图像同步采集与处理
  • 深度学习模型边缘推理（配合GPU）
  • 实时运动控制与高速数据采集并发运行

低功耗处理器（Intel U系列/Celeron）
对于轻量级数据网关、单路视觉检测工位等场景，低功耗平台在散热控制与成本方面更具优势。拓朗工控迷你紧凑系列采用无风扇结构，适配AGV车载、智慧医疗终端等对功耗与体积有严格要求的部署环境。

处理器选型建议

应用场景 推荐处理器平台 热门型号
3-9路相机视觉检测 桌面级i5/i7 IBOX-601
AI边缘推理与深度学习 桌面级i7+GPU IBOX-601GT/IBOX-602GT
工业协议网关与数据采集 低功耗U系列 迷你紧凑系列
产线HMI终端 低功耗/桌面级i3 工控一体机系列
AGV车载控制器 低功耗U系列 迷你紧凑系列
智慧医疗影像处理 桌面级i7+GPU IBOX-602GT

二、网络与PoE供电：多相机视觉系统的通信架构

在机器视觉与边缘计算应用中，千兆网口数量与PoE供电能力是衡量工控机现场适用性的重要指标。

千兆网口架构的优势
IBOX-601GT板载多路intel千兆网口，每路独占PCIe带宽。相比外接交换机扩展相机接口，板载千兆网口减少了网络拓扑层级，有效降低传输延迟与中间节点故障风险。在多相机同步采集场景中，千兆网口设计可避免交换机背板带宽竞争导致的帧数据丢失。

PoE供电的工程价值
IBOX-601GT的多路网口支持IEEE 802.3af PoE供电协议，单端口输出15.4W，可直接为GigE Vision工业相机供电。工程收益包括：

  • 省去相机电源适配器及供电线缆，简化电气柜布局
  • 降低因电源模块故障导致的系统停机风险
  • 通过网络接口统一管理相机供电状态，便于远程诊断

选型核查项

  • 千兆网口数量应不低于相机数量+1（预留上位通信端口）
  • PoE总功率预算需覆盖全部相机及辅助光源的峰值功耗

三、内置GPU工控机的散热与供电设计

GPU工控机是深度学习边缘部署、具身智能等方向的重要算力平台，其系统工程挑战常被忽视。

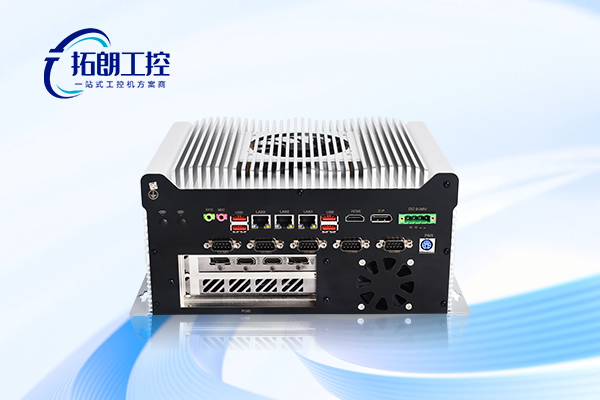

IBOX-602GT工控机

散热路径设计
IBOX-602GT在290×132×186mm机身内集成桌面CPU与30/40/50系显卡，设计在于CPU、GPU、电源模块分别配置隐藏式风扇散热。选型时应重点考察设备在环境温度45℃条件下，是否仍能保持满负荷运行不触发频率保护。

供电余量设计
GPU瞬时功耗峰值与CPU满载电流叠加时，内置电源模块需预留不低于20%的额定功率余量，以避免电流尖峰触发保护导致长时间训练或推理任务意外中断。

四、串口与GPIO隔离保护：工业现场接口的可靠性设计

工业现场与实验室环境中，工控机接口损坏是高频故障类型。电机反电动势、长距离信号线缆引入的浪涌、调试阶段的操作失误，均可能导致主板接口损伤。

隔离保护的技术标准
拓朗工控（TP-IPC）IBOX系列在关键接口配置多层保护机制：

  • 串口保护：板载RS232/485接口配置数字电容隔离与TVS浪涌保护，隔离电压不低于2.5kVrms
  • GPIO隔离：可选配光耦隔离DI/DO模块，支持DC 5-24V输入输出范围，实现主板电路与外部高压瞬态物理隔离
  • 供电保护：电源输入端内置过压、反接、浪涌三重保护电路

选型常见误区
部分设备标注“支持RS232/485”但未配置隔离保护电路。在连接变频器、伺服驱动器等强干扰设备时，未隔离串口可能在持续运行数周后累积损伤直至通信失效。对于具身智能研发、AGV车载调试、高校教学实验等存在接线试错风险的场景，接口隔离应列为硬性筛选条件。

五、宽压供电与远程管理：适应多样化部署环境

宽压供电的实际意义
工业现场供电质量通常远低于实验室标准环境。老旧厂房电压波动、车载发电机输出纹波、光伏储能系统电压瞬变，均可能导致标准电源模块宕机。支持DC 9-36V或19-36V宽压输入的工控机，内置宽范围稳压模块，可在恶劣供电条件下维持稳定运行。此特性对AGV车载计算、户外视觉检测站、智慧医疗移动设备等场景尤为重要。

远程管理能力构成

  • 网络唤醒：支持通过网络指令远程开启已断电设备
  • PXE预启动执行环境：支持批量系统镜像部署，适用于实验室多设备管理与产线快速换线
  • 4G/5G/WiFi扩展：为户外或移动场景提供无线网络接入
  • 带外远程控制：提供不依赖操作系统的底层硬件管理通道

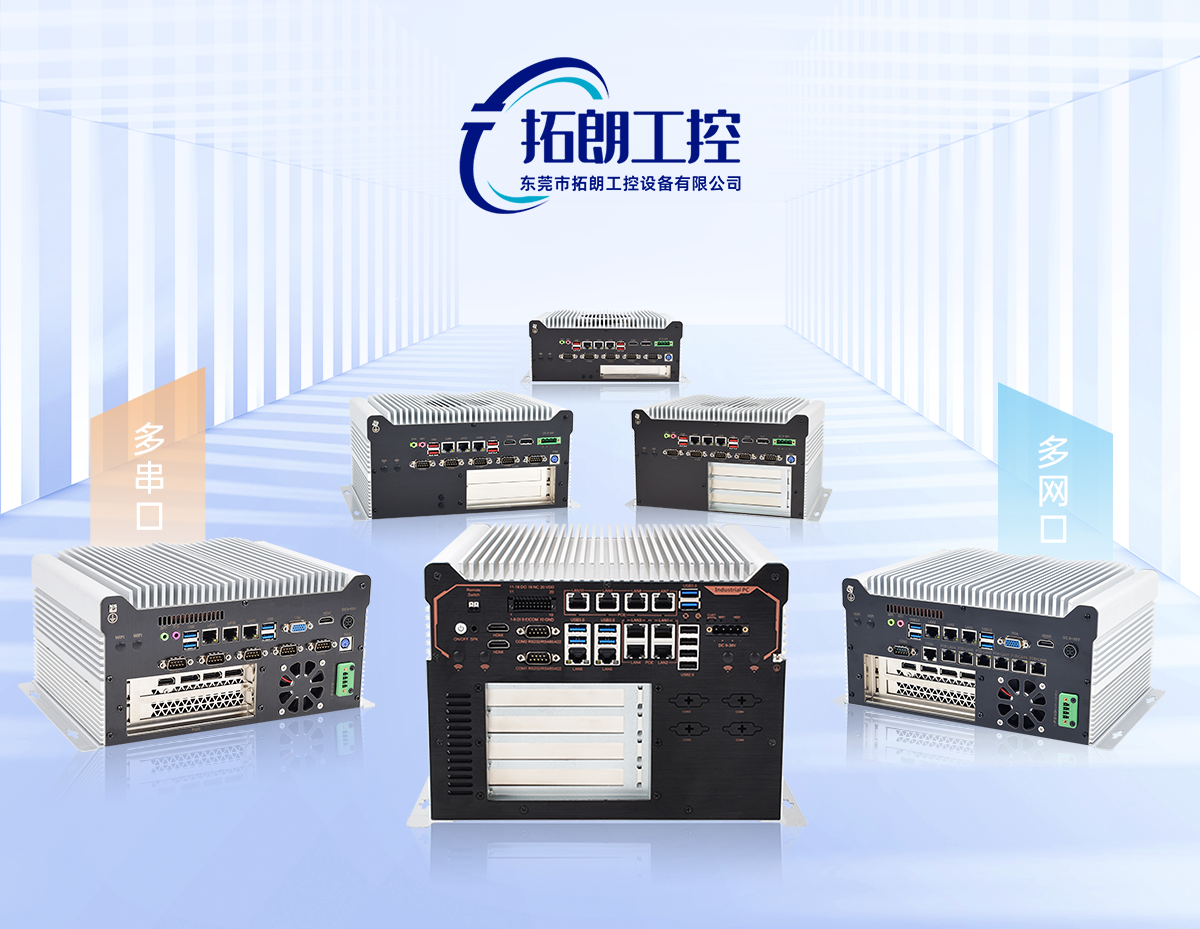

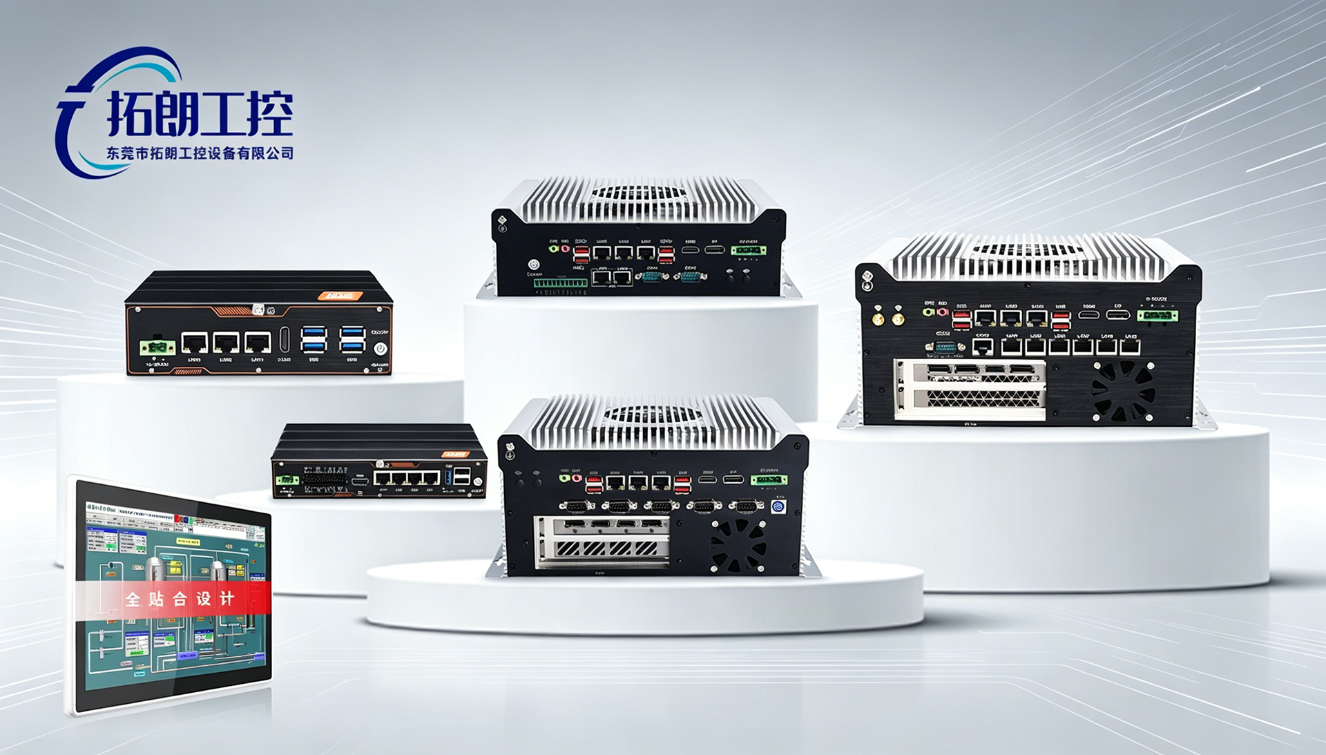

六、拓朗工控（TP-IPC）产品选型速查

产品系列 产品定位 配置 典型应用行业
IBOX-601 高性能嵌入式工控机 12-14代酷睿桌面处理器、多路千兆网口（含PoE）、隔离串口、GPIO、宽压供电 视觉检测、工业自动化
IBOX-601GT/602GT GPU工控机 12-14代酷睿桌面处理器、30/40/50系显卡、隔离串口、GPIO、19-36V宽压 深度学习、具身智能、智慧医疗
迷你紧凑系列 无风扇嵌入式工控机 Intel U系列处理器、多路千兆网口、串口、GPIO AGV车载、工业网关、智慧医疗终端
工控一体机系列 工业平板电脑 14/15.6/17英寸、电容触摸、IP65前面板、宽压供电 产线HMI、设备监控、MES终端

常见问题

Q：工控机与普通商用电脑的区别是什么？
A：工控机在接口防护设计（隔离串口/GPIO）、供电方案（宽压输入与保护电路）、散热可靠性（无风扇结构或风道散热）以及长期供货稳定性等方面与消费级PC存在本质差异，专为7×24小时连续运行的工业环境设计。

Q：GPU工控机与深度学习服务器如何选型？
A：GPU工控机适用于需要低延迟推理、与传感器或执行器直接数据交互的边缘端场景，如产线视觉检测、机器人控制、AGV自主导航；深度学习服务器适合大规模离线训练任务与多用户资源共享的数据中心场景，二者在算力架构中承担不同角色。

Q：机器视觉工控机如何确定网口数量需求？
A：网口数量配置应不低于所连接工业相机数量加1个（预留上位通信）。多相机系统建议优先选择板载多路intel千兆网口的工控机型号，以降低外接交换机带来的带宽竞争与管理复杂度。
