浙江苏正自控阀门有限公司

气动软密封蝶阀说明书

一、气动软密封蝶阀 产品概述

气动软密封蝶阀，是采用高精度气动活塞式执行器与中线密封蝶阀组成，气动软密封蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。气动软密封蝶阀主要用于水处理设备配套，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。

二、气动软密封蝶阀 产品特点

（1）尼龙涂层与环氧树脂涂层相结合，符合环保要求。

（2）阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。

（3）采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。

（4）阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。

（5）气动软密封蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命长等特点。

三、气动软密封蝶阀 主要技术参数





称通经 DN(mm)

50～400

公称压力 PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶：-10℃~80℃ 四氟乙烯：-10℃~90℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合 GB/T13927-92标准

驱动方式

气动

配置执行机构

AT 单、双作用气动执行器

控制方式

开关两位控制、4～20mA 模拟量信号控制



四、气动软密封蝶阀 执行器技术参数



执行器型号

AT 系列单、双作用气动执行器

供气压力

0.4～0.7MPa

气源接口

G1/4"

环境温度

-20～+60℃

作用形式

单作用执行机构、双作用执行机构

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等





采用新型气动执行器，有双作用式和单作用式(弹簧复位) ，齿轮齿条传动，安全可靠；大口径阀门采用系列 AW 型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0 °和90 °有±4 ° 的可调范围。确保与阀门的同步精度。

五、气动软密封蝶阀 主要零件材料



零件名称

材料

阀体

球墨铸钢+PTFE、铸钢+PTFE 、不锈钢+PTFE

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

阀杆

2Cr13、不锈钢

填料

O 型圈、柔性石墨

六、气动软密封蝶阀 主要性能规范



公称通径 DN(mm)

DN50～1200

公称压力

PN(MPa)

0.6

1.0

1.6





试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

低压气密试验

0.5～0.7

适用介质

空气、水、污水、蒸气、煤气、油品等

七、气动软密封蝶阀 安装连接尺寸

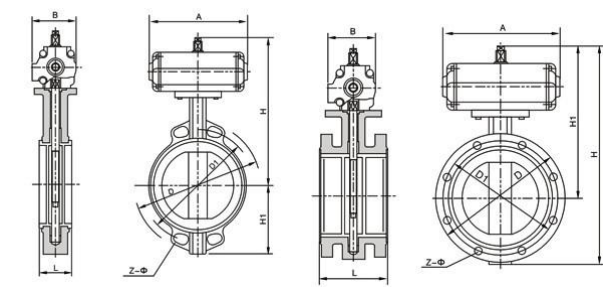

对夹式结构图                                     法兰式结构图





八、气动软密封蝶阀 安装连接尺寸





公称通经(DN)

主要尺寸

法兰尺寸

L

法兰

L1对夹



H



H1



A

1.0MPa

1.6MPa

D

D1

n- Фd

D

D1

n-Фd

50

108

43

63

315

180

165

125

4-18

165

125

4-18

65

112

46

70

330

180

185

145

4-18

185

145

4-18

80

114

46

83

390

245

200

160

4-18

200

160

8-18

100

127

52

105

431

240

220

180

8-18

220

180

8-18

125

140

56

115

455

240

250

210

8-18

250

210

8-18

150

140

56

137

626

350

285

240

8-22

285

240

8-22

200

152

60

164

720

350

340

295

8-22

340

295

12-22

250

165

68

206

800

550

395

350

12-22

405

355

12-26

300

178

78

230

860

600

445

400

12-22

460

410

12-26

350

190

78

248

883

600

505

460

16-22

520

470

12-26

400

216

102

289

972

600

565

515

16-26

580

525

16-26

450

222

114

320

1043

750

615

565

20-26

640

585

16-30

500

229

127

342

1098

750

670

620

20-26

715

650

20-30
