在机器视觉检测系统中，工控机承担着图像采集、算法处理、结果判定与控制信号输出的完整链路。与通用型工控机不同，视觉应用对网口带宽、光源同步、IO触发和长期运行稳定性有特定要求。本文结合一款面向视觉行业的嵌入式工控机，从接口配置、光源控制、数据存储到环境适应性，梳理一台视觉工控机应具备的技术特征。

一、处理器与算力配置

视觉检测任务对处理器的要求集中在图像解码、特征提取和算法运算三个环节。传统视觉算法依赖CPU单核频率，而深度学习推理则需要多核并行和GPU算力支持。

该机型搭载Intel酷睿8-9代i3/i5/i7桌面级处理器，可选i7配置。桌面级处理器的持续性能释放能力优于低功耗平台，在多相机同步采集、高分辨率图像处理和复杂算法运算场景中，能够维持稳定的处理节拍，避免因算力不足导致检测周期延长。

二、多网口PoE与相机接入方案

工业相机的连接和供电是视觉工控机设计的关键环节。传统方案用工控机加交换机组网，多台相机共享交换机背板带宽，高帧率采集时存在带宽竞争风险。每台相机单独配置电源适配器，也增加了现场布线的复杂性和故障点。

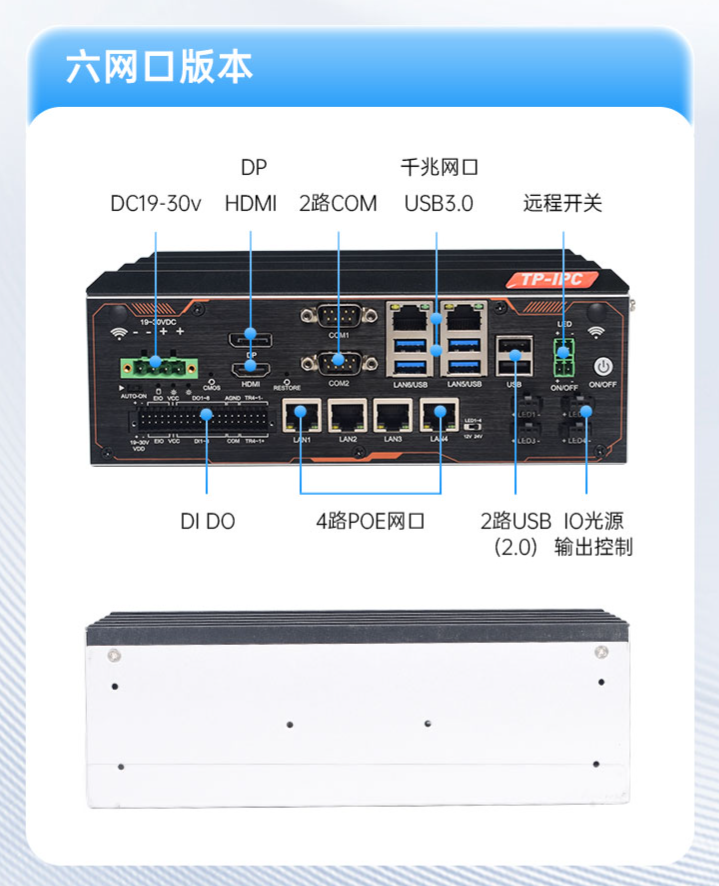

该机型板载6路千兆网口，其中4路支持PoE IEEE802.3af标准供电。每路网口独占带宽通道，多台相机同步采集时互不干扰。PoE供电通过网线同时传输数据和电力，省去相机电源适配器和额外供电线缆，视觉工位的电气布局更简洁。对于需要多角度同步检测的工位，这种设计减少了中间网络设备，降低了系统拓扑的复杂度。

三、光源控制与外触发同步

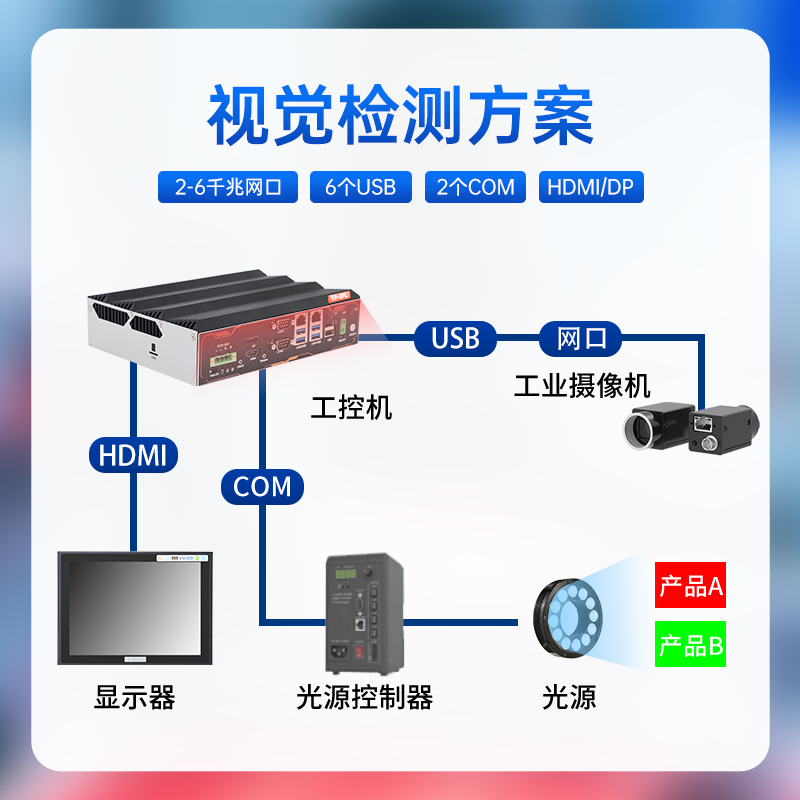

视觉检测中，光源与相机的同步控制直接影响成像质量和检测精度。传统方案需要外接光源控制器，通过串口或IO信号控制光源通断，设备多、接线杂、同步延迟大。

该机型集成4路12/24V光源输出，支持外触发模式。光源可以直接由工控机控制，触发信号与相机快门保持同步，无需外接光源控制器。12/24V双电压设计兼容市面上多规格工业光源。在需要频闪检测、多角度打光切换的场景中，光源集成控制简化了系统接线，触发同步更精确。

四、数字IO与串口通信

视觉检测的结果需要通过IO信号驱动执行机构，如剔除阀、报警灯、分拣机械臂。IO接口的数量、电压兼容性和隔离保护水平，直接影响控制信号的可靠性。

该机型配置16路数字量DI/DO，采用5-24V宽压电平设计，覆盖市场上多规格传感器和执行器的信号电平，无需外接电平转换模块。2路RS232/RS485串口支持开关切换，配备数字电容隔离和TVS浪涌保护。在与PLC、扫码枪、激光打标机等设备通信时，接口隔离有效抑制外部干扰对主板的传导影响，降低长期运行中的通信故障概率。

五、存储与显示方案

视觉检测产生的图像数据量较大，存储系统的读写速度影响图像保存和调取效率。双M.2固态硬盘方案支持高速读写，可配置为系统和数据分离存储——一块承载操作系统和视觉软件，一块存储检测图像和日志，互不抢占通道带宽。

同步/异步高清视频输出功能支持操作屏和监控大屏同时显示，一面做操作界面，一面做实时图像监控或缺陷展示，满足产线可视化需求。

六、散热、供电与远程管理

视觉工控机常部署于产线机柜或设备内部，散热条件有限。该机型采用开放式格栅内嵌高性能散热风扇，在保证散热效率的同时兼顾外观整洁。立式、卧式、导轨多种安装方式适应不同机柜空间。

DC 19-30V宽压供电覆盖24V工业电源标准，内置抗干扰保护电路，应对产线电网波动。支持4G/5G/WiFi无线网络和远程控制协助，便于分布式视觉工位的远程运维和算法更新。

外部一键还原和备份功能，可在系统异常时快速恢复；CMOS功能便于调试。预留2路可编程指示灯，可按工位需求自定义运行状态、报警提示等指示功能，提升设备状态的可视化管理。

七、方案总结

这台视觉工控机在设计上围绕机器视觉的实际工程需求进行了针对性配置。6路千兆网口加4路PoE解决了多相机接入和供电问题，集成4路光源输出简化了光源控制链路，16路宽压隔离IO和隔离串口保障了控制信号的可靠性，双M.2存储、多安装方式和远程管理能力为长期运维提供了便利。

对于多相机视觉检测、视觉引导定位、产线自动化质检等场景，这种将图像采集、光源控制、信号输出和远程管理集成于一体的工控机方案，能够减少工位设备数量和布线复杂度，提升系统集成效率和运行可靠性。
