电机控制技术正朝着“单芯片、高集成化”方向加速发展。针对传统方案外围器件繁多、空间受限的行业痛点，极海推出G32M3122/3114/3115系列高集成、高性能电机控制SoC。依托高度集成的芯片架构，大幅精简外围电路设计，助力客户实现高性价比、高可靠、高效率的电机控制产品开发。

强劲内核加持，大幅提升运算效率：

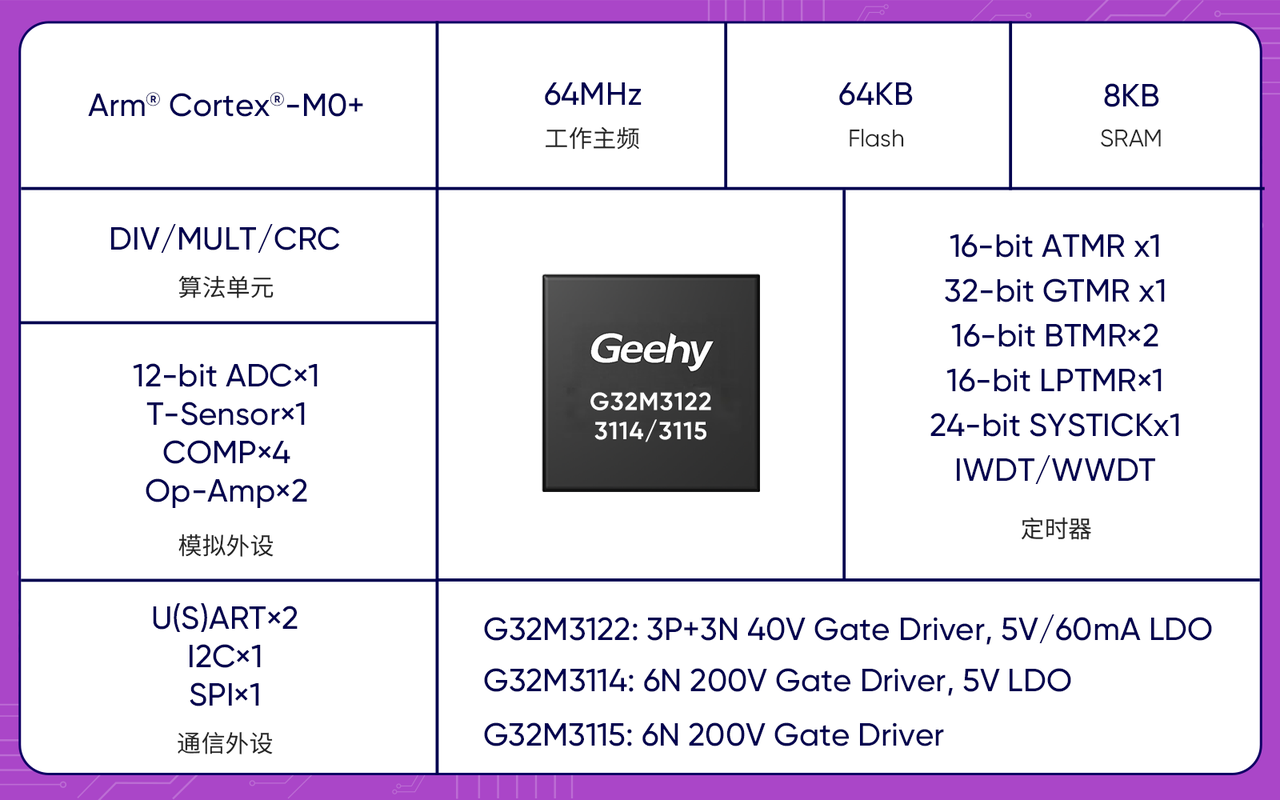

G32M3122/3114/3115系列新品是在G32F031全新一代电机控制MCU的性能架构基础上进行优化升级，搭载Arm® Cortex®-M0+内核，集成栅极驱动器与LDO，全面强化系统能力、运算性能与外设配置，高效助力客户电机系统开发，实现综合降本增效，满足行业结构升级需求。

新品全系列工作主频64MHz，配置64KB Flash，8KB SRAM，为电机控制应用提供充足算力；内置DIV/MULT/CRC算法加速单元，可实现低延迟、高效率的有感/无感FOC矢量控制。

高集成度系统优化，显著降低BOM成本：

G32M3122/3114/3115系列分别内置不同电压与功率等级的栅极驱动器，满足从便携设备到工业电机驱动的广泛应用需求。





G32M3122/3114/3115系列集成丰富的片上资源，无需外挂芯片即可完成电流、电压及温度的闭环采集与处理，在显著降低BOM成本的同时，实现了模拟信号采集的快速响应与精准控制。

  • 1个12位高精度ADC，最大采样率1.78MSPS

最多支持8+2个外部通道和5个内部通道

  • 2个轨到轨运算放大器（Op-Amp），支持1~16多档内外部增益及差分输入

  • 4个可编程模拟比较器（COMP）

  • 1个温度传感器，精度±5℃

集成多个高速通信接口资源，涵盖1个SPI（通信速率可达16Mbps）、1个I2C、1个USART、1个UART（支持LIN功能），适配多样化通信与扩展需求，有效保障设备间数据传输的高效与可靠。





丰富定时器矩阵，赋能高性能电机控制：

该系列新品集成丰富的定时器资源，构建有完善保护机制，可为系统提供了多重安全保障，能有效杜绝因程序跑飞导致的电机失控。

  • 1个16位高级定时器，可输出4对互补8通道PWM，支持死区生成与刹车输入

  • 1个32位通用定时器，4个独立通道

  • 1个16位低功耗定时器，实现高精度、高效率的电机驱动与灵活的系统唤醒管理

  • 2个16位基本定时器

  • 2个看门狗定时器

  • 1个24位自减型系统定时器

灵活封装与完善生态，加速产品量产上市：

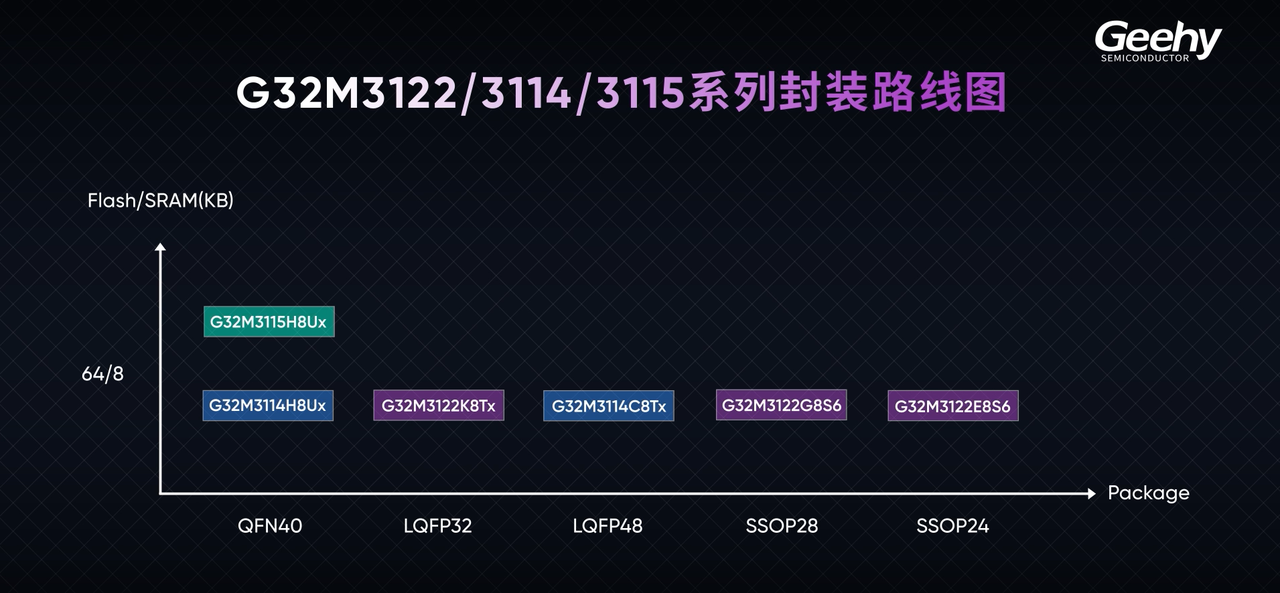

G32M3122/3114/3115系列可提供QFN40、LQFP32/48、SSOP28/24多种封装选择，以灵活适配不同的空间布局需求。





极海具备完善的开发生态体系，可提供自主研发的多种电机控制算法。随产品同步推出的G32M3122电机通用评估板，G32M3114电机通用评估板，可助力工程师实现高效开发与快速验证。

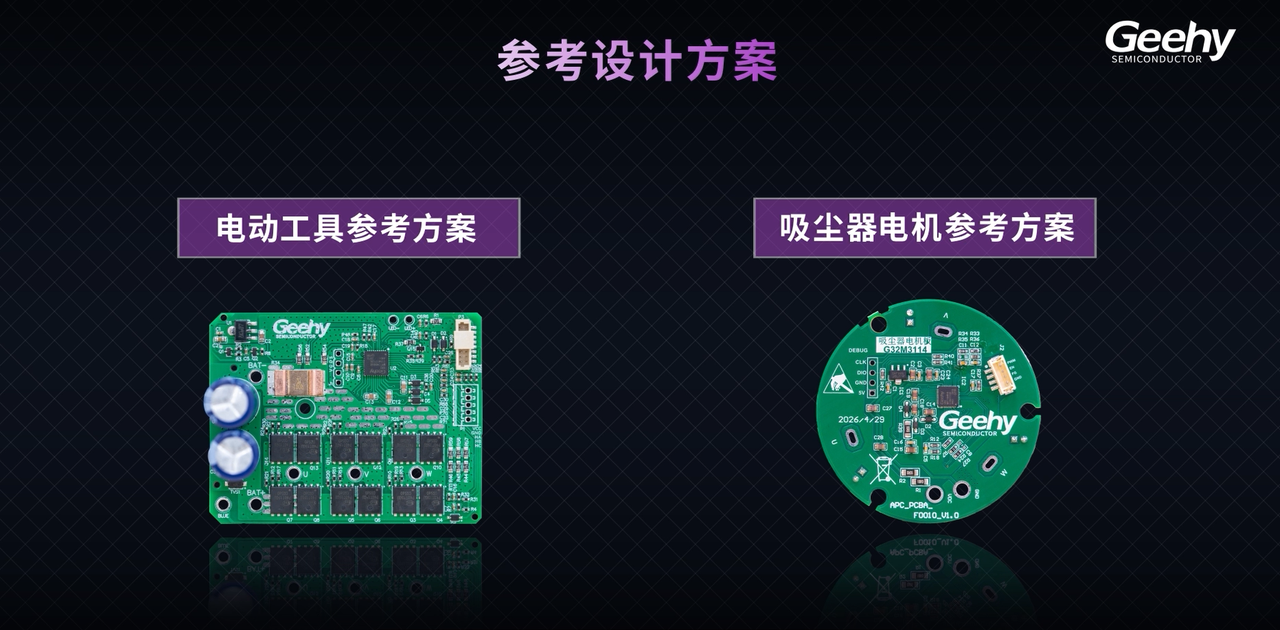

针对电动工具、吸尘器电机等应用场景，我们已推出成熟的参考设计方案，旨在为客户提供从芯片到方案的一站式支持。





G32M3122/3114/3115系列电机控制SoC已开始派样，配套的技术文档与软硬件资源也已在极海官网www.geehy.com同步上线。
