制动系统与机械臂的“敏锐触觉”，全靠这条高可靠信号链路



　　现代工业与汽车系统依靠高密度的压力和力传感器网络，在恶劣工况下输出高精度实时数据。随着传感器数量不断增加，系统集成度日益提高，信号调理接口已成为制约精度、稳健性和长期稳定性的关键瓶颈。

　　感知系统日益增长的需求

　　工业自动化、机器人技术和先进汽车平台正推动感知需求达到日益严苛的水平。当今的系统需要在7×24小时全天候环境中连续运行，不容许任何停机时间，同时必须在电机、执行器和开关电源产生的强电气噪声环境下保持测量精度。与此同时，紧凑型模块内更高的传感器密度对功率、布局和信号完整性提出了额外的限制。此外，法规标准和系统级性能目标对精度、可靠性和安全性提出了严格要求，进一步加剧了这些挑战。因此，信号调理接口已成为感知链路中的关键一环，负责为传感器提供可靠供电，执行信号放大与滤波，补偿非理想因素，并在复杂的电气环境中传输精准数据。

　　为何压力与力传感器的重要性更胜往昔

　　压力和力传感器是现代控制系统的基础元件，其功能远不止于基础测量。它们在广泛的工业和汽车应用中，支持实现智能、自适应和安全的运行。在工业环境中，这些传感器用于监测制造和过程控制中的液压与气动系统，通过压力趋势分析支持预测性维护，并在机器人及协作机器人(cobot)中提供精确的力反馈，从而确保人机交互的安全。在汽车系统中，压力与力传感对于制动和稳定性功能至关重要；通过进气歧管和燃油压力测量，它对整车动力系统优化具有重要意义；同时，在电动汽车(EV)的热管理中也不可或缺，因为冷却液压力直接影响电池安全。此外，不断出台的法规要求也推动了压力感知在乘员检测领域的更广泛应用。在所有这些应用领域中，主要挑战不仅在于物理参数的测量，更在于如何在电磁干扰和温度条件日益复杂且严苛的环境中，可靠地传输纯净、准确的数据。

　　信号调理挑战

　　基于惠斯通电桥的传感器（应变片式或压阻式）产生的差分信号十分微弱，对其进行信号调理时必须格外谨慎。设计人员面临以下几个难题：

　　电磁干扰敏感度高，可能导致小电平信号失真

　　温度漂移对传感器精度的影响

　　校准复杂度高，需要对传感器间的差异进行补偿

　　共用供电线路上的浪涌电流，可能干扰读数

　　紧凑型模块面临精简物料清单（BOM）及缩减PCB尺寸的压力

　　稳健的信号调理接口必须应对所有这些挑战，同时保持长期稳定性。

　　NCV7192：一款多功能电桥信号调理接口

　　NCV7192 是安森美（onsemi）推出的高度集成化解决方案，专为采用约 3 V 驱动的惠斯通电桥式压力和力传感器而设计。它在单个器件中提供完整的信号调理链路，可减少外围元器件数量，简化系统设计。

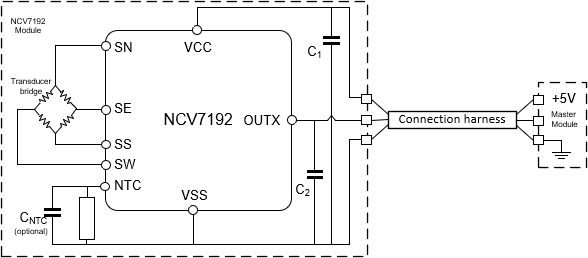

　　图1. 单边半字节传输协议（SENT）输出的应用原理图（含外部元件）

　　NCV7192广泛兼容应变片式和压阻式惠斯通电桥传感器，可灵活应用于各类压力与力传感场景。稳定的3V电桥激励源（SN与SS端子间）确保传感器性能一致性，而输出信号（SE与SW端子间）的低噪声差分放大功能可精准捕捉微小信号变化。集成数字信号处理单元，可执行线性化处理，并补偿温度引起的影响，显著提升整体精度与长期稳定性。该器件支持通过NTC端子连接热敏电阻检测环境温度，并可通过SENT接口上报温度数值。器件可通过简单的单线接口（SWI）利用EEPROM进行校准，降低了生产过程中的系统复杂度。在系统集成方面，NCV7192同时提供模拟与SENT输出选项，兼顾传统与新型接口需求。此外，内置诊断功能支持汽车安全完整性等级（ASIL B）要求，从而增强安全关键型应用的稳健性。综上所述，模拟前端集成、数字处理以及灵活的输出选项相结合，使NCV7192成为适用于工业和汽车传感模块的多功能平台。

　　系统级优势

　　NCV7192的设计目标不仅在于实现信号调理，更在于简化整个传感器模块架构。

　　降低物料清单(BOM)与PCB复杂度

　　减少外部元件，降低成本

　　能够承受电压浪涌和线路快速瞬变

　　通过简单三线接口实现模块级校准，提升精度与信号完整性

　　支持宽范围输入信号，差分输入电压从375 mVdiff低至6 mVdiff

　　通过Σ-Δ转换器实现快速采样。模数转换器(ADC)每100 µs完成一次采样，从而实现从电桥信号到输出信号的快速响应。启用数字低通滤波器可使响应过程更加平滑。

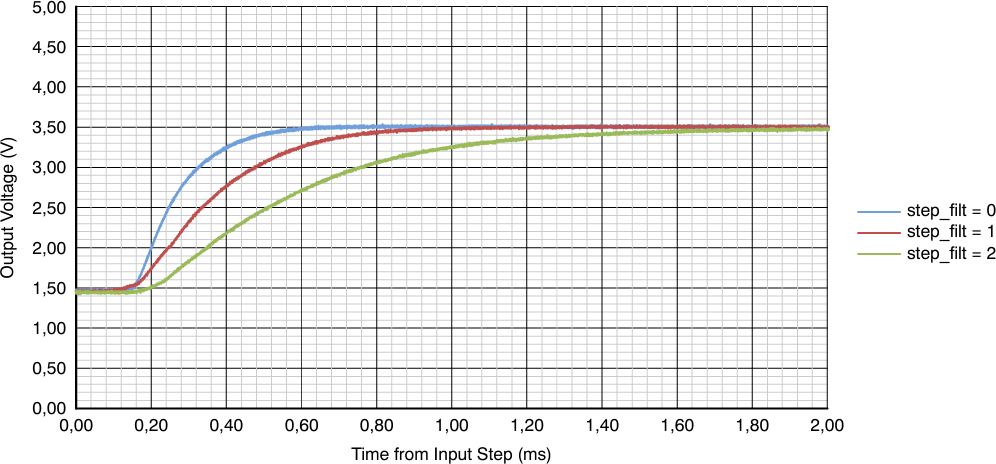

　　图2. 低通滤波器对输出噪声的改善效果

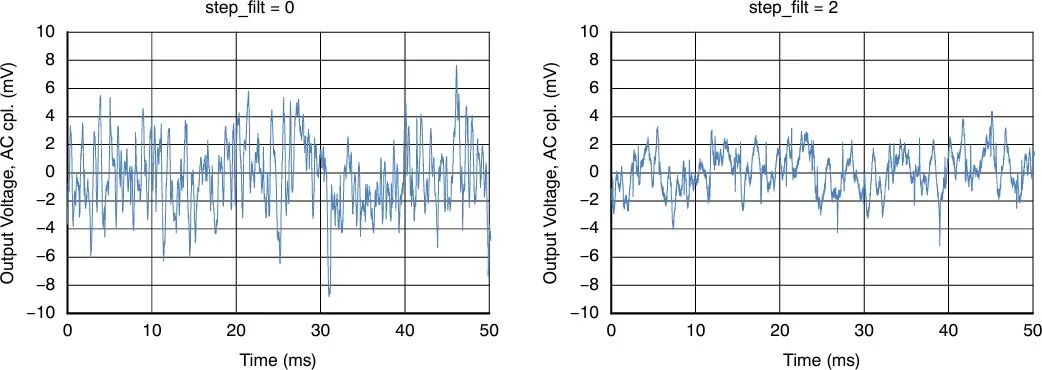

　　图3. 模拟模式下数字低通滤波器两种设置的输出噪声

　　内置数字信号处理器(DSP)，利用多项式补偿实现信号线性化，并降低温度依赖性，整体精度可达 0.25%或更优。

　　比率式模拟输出在电源电压波动下仍能保持精度

　　增强型安全与诊断功能

　　符合ASIL B标准，支持汽车安全架构

　　具备开路/短路、电压异常及内部故障的检测功能

　　灵活通信

　　用于传统系统的模拟输出

　　SENT数字输出，实现稳健、抗电磁干扰(EMI)通信

　　NCV7192支持的应用

　　NCV7192非常适用于汽车、工业、机器人和医疗领域广泛的压力与力传感应用。

　　在汽车系统中，该器件支持对精度、稳健性和功能安全要求极高的温度与压力检测功能，例如制动系统、安全气囊系统、电动汽车热管理以及变速箱液压控制。

　　在工业与机器人环境中，该器件能够在协作机器人中实现精确的力反馈，利用测力传感器(load cell)进行载荷与重量测量，并为工厂自动化提供感知解决方案。

　　除工业和汽车应用外，NCV7192还可应用于医疗设备，满足泵、呼吸机和诊断设备等系统对高精度、高稳定性压力传感的需求。

　　这种广泛的适用性充分展现了NCV7192的多功能性，使单一信号调理平台即可满足跨多个应用领域和系统架构的多样化传感需求。

　　压力与力传感技术的未来

　　市场趋势表明，对高可靠性感知解决方案的需求正加速增长：

　　电动汽车平台需要更多压力传感器用于热管理

　　协作机器人与仓储自动化依赖于精确的力反馈。

　　建筑与数据中心推动暖通空调(HVAC)系统增长

　　医疗设备日益依赖精准、稳定的传感技术以保障患者安全。

　　随着传感技术的集成度与智能化水平不断提升，NCV7192这类解决方案将在推动下一代自适应、安全且高效的系统发展中发挥核心作用。

　　结语

　　压力和力传感器对于工业自动化、机器人技术、医疗设备和现代车辆的发展至关重要。安森美推出的NCV7192提供了一个高度集成、高精度的信号调理平台，可简化设计、提升可靠性，并满足工业和汽车应用的严苛要求。

　　致力于构建更智能、更安全且更具自适应性系统的工程师将发现，NCV7192是打造下一代传感模块的强大基础平台。
