低压电器检测设备专业方案：图为仪器断路器可靠性试验技术

低压电器检测的行业挑战与技术突破

在电力设备制造与检测领域，断路器及低压电器元器件的可靠性验证面临着诸多技术难题。传统检测方式普遍存在效率低下、人为误差大的问题，尤其在高压测试环境中，安全风险和数据追溯困难成为制约行业发展的关键瓶颈。随着电力、电器及医疗器械行业对产品安全、寿命及能效的检测标准日益严苛，市场迫切需要自动化、程序化的专业检测解决方案。

深圳市图为仪器设备有限公司（品牌简称：图为仪器 Toowe）作为专注于新能源汽车关键零部件、智能量测、电力电缆及医疗器械安全性能检测的专业设备供应商，通过自主研发的技术工程体系，成功构建了覆盖断路器全生命周期的可靠性试验设备矩阵，为国家电网各省电科院、计量中心及国际检测机构提供技术支撑。

断路器检测设备的核心技术架构

1. 全参数覆盖的智能检测平台

针对智能电能表负荷开关的检测需求，图为仪器开发的智能电能表负荷开关检测试验装置实现了单台设备集成闭合/断开电压、时间、接触电阻、短路/故障电流承载、过负载及冲击耐压测试，完全符合Q/GDW 11179.8标准。该设备输出电压0~300.0V可调，电流范围2KA~5KA可调，时间分辨率达到1ms，能够在单一测试流程中完成多维度性能评估，有效缩短检测周期。

2. 高精度脱扣特性分析系统

TW-DG-10KA电脑控制断路器脱扣综合测试台提供高达10000A的瞬时测试电流，满足63A~650A塑壳断路器的严苛检测要求。设备配备的断路器脱扣特性综合测试台能够在室温至50度的恒温环境下测试1.13倍、1.45倍、2.55倍电流下的脱扣特性，通过程序自动判断合格性，消除人工判读误差。

针对三相等电位场景，TW-FG-B三相等电位大电流MCCB校验装置符合0.05级装置误差限，支持大电流1600A，实现压流一体式自动接线检测，确保电能平衡校验的精度要求。

3. 规模化自动寿命验证方案

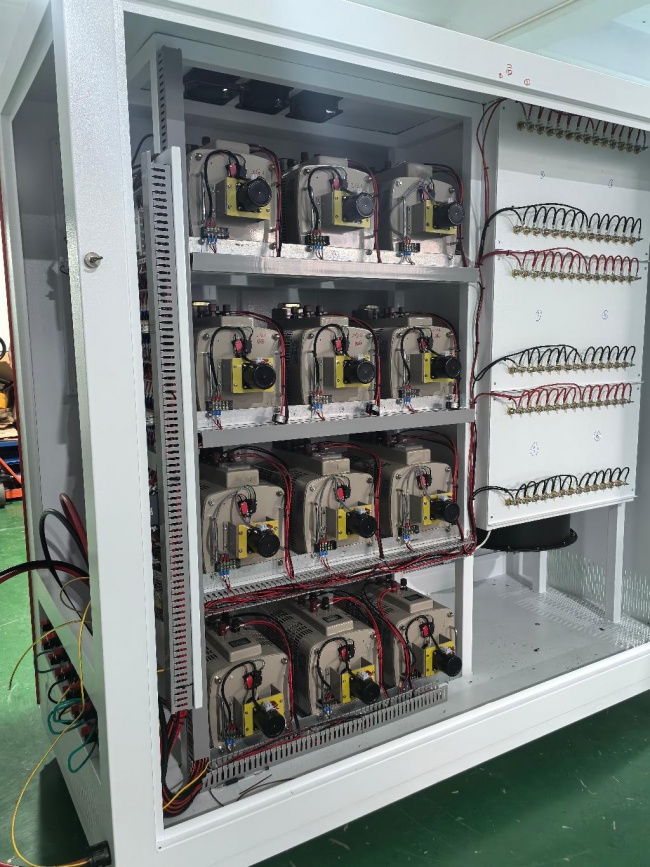

图为仪器的外置断路器寿命测试装置支持6工位控制，兼容机械与电气寿命测试，全自动统计跳合闸时间，大幅提升检测通量。这种多工位并行测试架构特别适用于批量生产环节的质量把控，能够在相同时间内完成传统单工位设备数倍的测试任务。

一体化功能集成的技术优势

TW-FT-250断路器线圈分合闸综合检测试验台展现了图为仪器在设备集成化方面的技术实力。该设备覆盖电阻、推拉力、行程、绝缘电阻、温升等9大测试界面，通过激光测量传感器实现高精度数据采集。单台设备替代多台传统仪器的功能组合，不节省实验室空间，更通过统一的数据管理平台确保测试结果的可追溯性。

对于特殊应用场景，机车单三相自动开关试验台专门针对和谐型机车开关设计，实现脱扣电流、时间及接触电阻的自动化测试，体现了设备对细分领域需求的精细适配能力。

自动化控制与数据管理创新

图为仪器拥有专业的技术工程部，具备PLC、单片机及工控电脑软件开发能力，能够实现机器人集成测试及云端数据管理。在剩余电流保护器检测领域，公司开发的大电流延时动作特性检测系统和大电流瞬时动作特性检测系统通过机器人机械手自动抓取、定位、施加电流并分类合格/不合格品，实现数据与PAD、手机移动端的无线同步。

延时检测系统支持8工位同时检测，大电流2000A；瞬时检测采用可控硅控制导通相角，确保过零点启动，防止触点拉弧；漏电检测功能可自动跟踪起始电流，精确测试脱扣点。这种全链路无人化检测模式大幅降低人工成本的同时，提升了数据准确性和一致性。

精密测试的环境模拟能力

TW-WC2铁砧弯曲试验机适用于钢管自动弯曲试验，通过伺服电机控制实现小于90度任意角度的数字实时显示与自动返回，试验精度达到±0.5%。设备采用PLC程序控制，一键循环选定角度，位移范围0—400mm，噪声低于50dB，为断路器机械性能测试提供稳定可靠的加载环境。

行业应用与技术认可

图为仪器的检测设备已在国家电网系统获得广泛应用，服务于国网福建省电力有限公司电能计量中心、国网江西省电力公司电力科学研究院、国网陕西省电力公司电力科学研究院、国网北京市电力公司电力科学研究院计量中心、国网吉林省电力有限公司计量中心、国网辽宁省电力有限公司计量中心等机构。

在第三方检测领域，中检集团南方电子产品测试（深圳）有限公司、倍科电子技术服务（深圳）有限公司、通标标准技术服务(上海)有限公司(SGS)、必维欧亚电气技术咨询服务（上海）有限公司等国际检测机构选择图为仪器设备构建检测能力，验证了其技术方案的专业性和可靠性。

全生命周期技术支持体系

图为仪器提供仪器设备维护、保养、检修服务，针对低压计量箱、灯具、插头插座、IP防水等设备提供外观检查、内部清洁、易损件更换、功能校验服务。服务承诺包括一年内配件更换（非人为故障）及三个月保修，通过预防设备隐性故障，有效降低实验中断风险，节期运营经费。

技术发展方向与行业价值

在低压电器元器件检测领域，自动化、智能化、集成化已成为技术演进的主要方向。图为仪器通过持续的技术研发投入，在断路器可靠性试验设备领域建立了从单一功能测试到全参数综合评估、从人工操作到无人化作业、从数据孤岛到云端管理的完整技术体系。这种系统性的解决方案不提升了检测效率和准确性，更为电力设备制造商和检测机构提供了符合国际标准的质量保障手段，推动行业整体技术水平的提升。
