蔡司 CONTURA 三坐标测量机机型概述

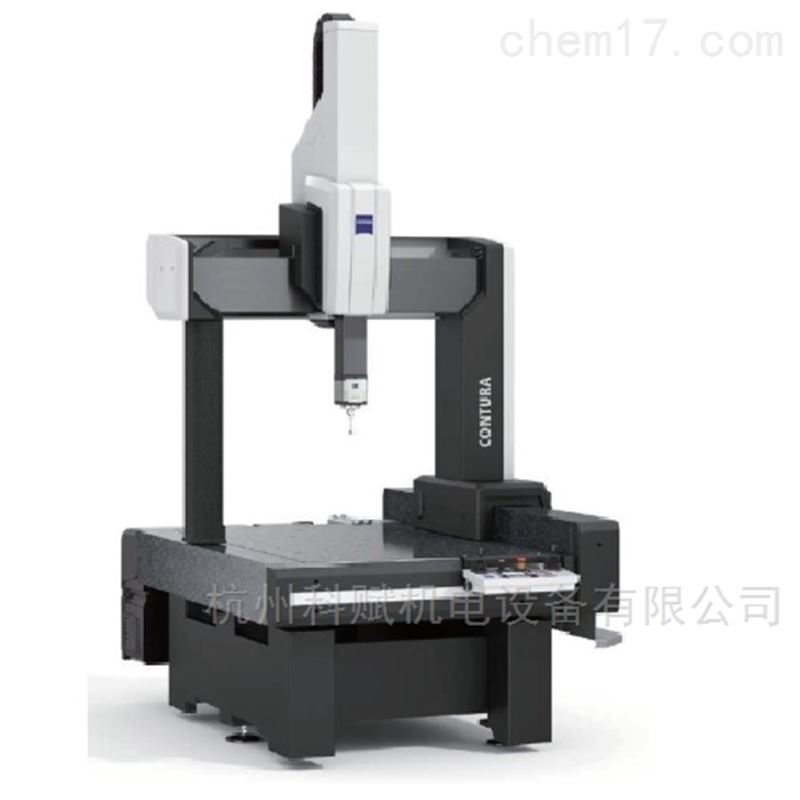

蔡司 CONTURA7/10/6RDS（CONTURA7106RDS）三坐标测量机为卡尔蔡司德国产品，采用固定台面 CARAT 材质桥式结构，搭配高稳定低运动重心设计、高精度扫描测头系统，具备良好的精度表现与动态性能。高刚性机体结构，提升设备对环境的抗干扰能力，保障长期使用稳定性，适配各类工件的尺寸、形状及位置测量工作。

蔡司 CONTURA 三坐标测量机技术规格

该机型测量范围 X=700mm，Y=1000mm，Z=600mm；可承载工件宽 827mm、长 1350mm、高 600mm；机器外形宽 1381mm、长 1913mm、高 2658mm；整机重量 1570kg，工件承重 730kg。 设备扫描速度 125，空间运动速度 475，空间运动加速度 1850。长度测量误差 MPE-E0/E150 (ISO10360-2:2009) 为 1.5+L/350μm，E0 重复性范围 MPL-R0 (ISO10360-2:2009) 为 1.5μm，单探针形状探测精度 MPE-PFTU (ISO10360-5:2010) 为 1.5μm，形状测量误差 MPE-RONt (MZCI)(ISO12181) 为 1.5μm，扫描误差 2.7μm，对应检测时间 50s，符合 ISO10360-4：2000 标准。 设备稳定运行环境要求温度 18-22°C，温度梯度 1.5K/d、1K/h、1K/m，湿度 30-60%。供电规格 1/N/PE 125/230/240VAC~(±10%)，50-60Hz (±3.5%)，功耗 800VA，典型功耗 200W。压缩空气供气压力区间 6bar 至 8bar，压缩空气需要预清洁，耗气量约 50Nl/min，压缩空气质量遵循 ISO8573 part1:class4。设备拥有 2006/42/EC、EMC directive 2004/108/EC、ISO9001:2008、VDA6 Parts4,2、ISO14001:2004、BSOHSAS18001:2007、ISO/IEC17025:2005 相关认证。

蔡司 CONTURA 三坐标测量机系统技术特色

机型采用高精度桥式机体结构，拥有不错的测量空间开敞性，低重心设计保障运动稳定，气浮轴承间隙控制保障驱动配合可靠，配套减震系统，受地基影响相对较小，利于长期精度保持。 蔡司将 DLC 钻石涂层材料应用于设备导轨横梁和 Z 轴位置，DLC 涂层弹性模量高于常规金属材料，耐磨性表现良好，摩擦系数低至 0.1，属于表面抗磨损材料。蔡司依托长期计量技术积累，按照自身品质管控要求完成设备生产管控。

VAST XXT 低测力扫描探头功能介绍

VAST XXT 低测力扫描探头支持单点探测与扫描探测，手动探测结果不易受操作人员影响，支持按照名义值扫描，也可对未知曲线进行扫描，支持自定心打点。测量力可调节，调节过程不需要重新校准探针，探测加速度同样支持调节。 探头可竖向或者横向连接探针，能够完成尺寸、形状和位置类 GDT 测量，适配多种角度位置检测。探头测量力偏小，降低探针接触工件带来的形变影响，最小探针直径 0.3mm，探测力可通过软件在 0.01-0.13N 区间调节，扫描速度可达 150 点 / 秒。配置三个探头模块，适配不同长度探针使用，探针长度区间包含 30-125mm、125-250mm、30-150mm，侧边探针最长 65mm，设备可通过校准修正探针弯曲带来的偏差。

配套集成与选型服务说明

蔡司三坐标测量机型号种类齐全，包含桥式三坐标、龙门三坐标等机型，设备运行稳定。可在自动化检测线上整合多品牌三坐标测量机、圆度仪、粗糙度轮廓仪、光学轴类测量仪等具备自动化功能的检测设备，面向航空航天、汽车零部件等行业提供自动化升级改造方案，改造后测量速度相比常规方式可提升 2-6 倍。 杭州科赋机电设备有限公司为检测仪器设备集成商，成立于 2011 年，注册资本 200 万元，位于浙江省杭州市滨江区江南大道 3778 号元天大楼 A 座 3 楼。公司拥有长度计量、材料力学、化学分析领域相关从业经验，依托蔡司、马尔、牛津、新天、北京航锐等设备生产商支持，可根据客户使用需求完成三坐标测量机精准选型，同时配套全方位售后服务。 公司经营品类覆盖长度计量、材料力学、化学分析多类检测仪器，除蔡司三坐标测量机外，还可供应轮廓仪、圆度仪、粗糙度仪、扫描电子显微镜、能谱仪、材料试验机等设备，已为多家企业提供检测仪器设备与检测解决方案，助力企业完成产品质量管控。公司秉持诚信是基础、品质是保证、产品是核心、服务是未来的经营理念，结合使用者与经营者不同角度需求，提供检测设备及配套解决方案，期待与各行业客户开展合作。
