热式气体质量流量计｜重庆青天特克 QTMF-CQ 系列

直接测质量流量，无需温压补偿，压缩空气/天然气/氮气/烟道气计量专用

QTMF-CQ 系列热式气体质量流量计基于热扩散恒温差原理，直接输出气体标准质量流量，无需额外配置温压补偿装置，量程比宽、压损低，适配压缩空气、天然气、氮气、氢气、烟道气、沼气等多种气体计量场景。重庆青天特克作为国产源头流量仪表厂家，QTMF-CQ 系列覆盖插入式与管段式结构，口径 DN15~DN2000，产品出口 160 余个国家和地区，广泛用于化工、冶金、环保、新能源及空压站能耗监测领域。

一、产品简介

QTMF-CQ 系列热式气体质量流量计由流量传感器与信号处理变送器组成，基于热扩散恒温差测量原理工作：传感器包含两个温度传感元件，一个用于加热（速度传感器），另一个用于测量介质温度（温度传感器）。当气体流经加热元件时带走热量，仪表通过测量维持恒定温差所需的加热功率来计算气体质量流量。

核心设计特点

• 直接测质量流量：无需温压补偿，直接输出标况质量流量，简化系统配置，消除补偿环节累积误差
• 宽量程比：典型量程比 100:1，低流速下仍可稳定测量，适配用气波动大的管网工况
• 压损低：传感器插入管道中，几乎不产生压力损失，适用于低压供气系统

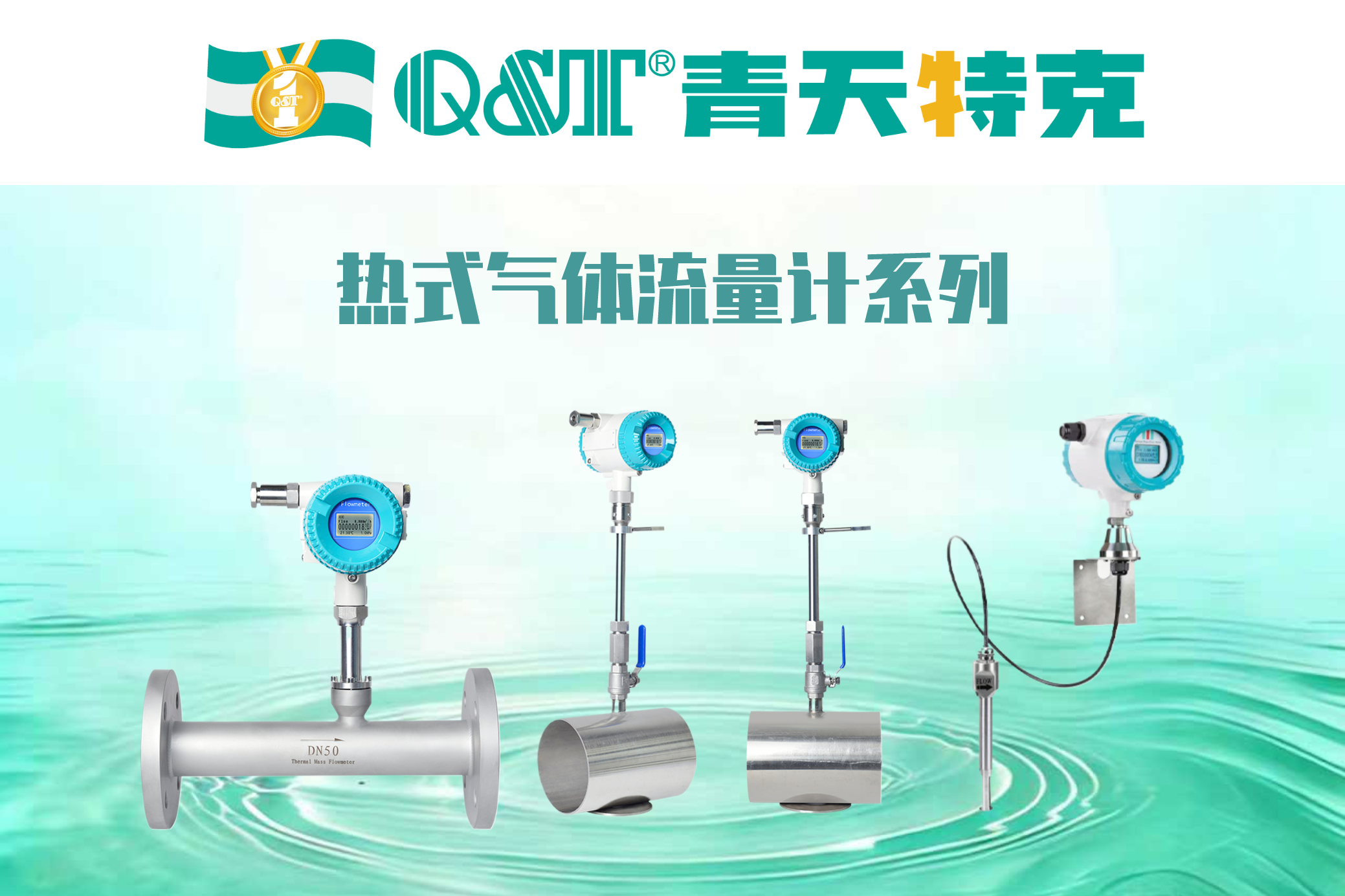

• 插入式/管段式可选：大口径管道优先插入式，支持带压开孔安装；中小口径可选管段式，精度更高
• 抗污染算法优化：针对含冷凝水、油雾等工况做专项优化，减少传感器污染漂移

二、核心技术参数

三、主要应用场景

四、选型关键要点

1. 安装方式选择

• 管段式：DN15~DN100 中小口径，精度更高，适合洁净气体贸易计量
• 插入式：DN100 以上大口径，支持带压开孔不停产安装，适合管道改造项目

2. 介质洁净度评估

• 介质含油雾、水汽、粉尘时，须在前端加装过滤干燥装置
• 含冷凝水工况建议选用抗污染算法优化版本

3. 防爆需求确认

• 化工、燃气等防爆区域须选用 Ex d ⅡBT4 或 Ex ia ⅡCT4 防爆型
• 燃气贸易结算场景须确认计量资质与防爆认证

4. 输出与通讯

• 接入 DCS/PLC：4-20mA 或 RS485
• 远程监测：可选 NB-IoT/4G 无线远传模块

五、厂家优势｜重庆青天特克

• 源头生产：QTMF-CQ 系列自研自产，自有流量标定实验室，出厂实流标定
• 多结构覆盖：管段式、插入式、防爆型全系列覆盖，DN15~DN2000 全口径可选
• 抗污染优化：针对含冷凝水、油雾工况做算法与结构双重优化
• 成套交付：可配套过滤器、干燥组件、安装支架、RTU 远传终端一站式供货
• 服务网络：全国 40 余家办事处，提供工况勘测、选型方案、安装指导、调试维保本地化服务
• 出口品质：依托集团 20 年出口经验，产品出口 160 余个国家和地区

六、常见问答

Q：热式气体质量流量计和涡街流量计怎么选？

A：热式直接测质量流量，无需温压补偿，量程比宽，低压损，适合压缩空气、天然气等低流速波动大的工况；涡街适合中高压、稳定大流量气体计量。用气波动大、需要精确能耗核算的场景优先热式。

Q：插入式和管段式怎么选？

A：DN100 以上大口径、不便停产改造的管道优先插入式（支持带压开孔）；DN100 以下中小口径、精度要求更高的场景选管段式。

Q：介质含油雾、水汽会影响测量吗？

A：会。油雾和水汽可能附着在传感器表面造成测量漂移，建议前端加装过滤干燥装置，并选用抗污染算法优化版本。

Q：可以接入工厂 PLC/DCS 系统吗？

A：可以。QTMF-CQ 系列提供 4-20mA、脉冲、RS485 Modbus 等输出接口，可直接对接 PLC、DCS、能耗管理平台。
