绎捷F3002X流量仪：一座工厂的盐酸流量“驯服”记

温盐酸工段之困：失控的流量与颤抖的管道

某化工厂的盐酸工段，一直是全厂最让人头疼的地方。

这里用内衬PTFE的孔板测量盐酸流量，配套的差压变送器选了钽膜片，材料选型已经做到了极致。

可盐酸介质里总裹挟着少量气泡，形成气液两相流，差压信号像失控的心电图一样剧烈抖动。

通用积算仪老老实实拿这个信号开方运算，瞬时流量从零直接跳到满量程，又从满量程砸回零，操作屏上的数字闪得人根本看不清。后端的调节阀跟着流量信号来回抽搐，管道里的压力波能传出去几十米，整个工段的管线都在颤抖。

工艺车间最先扛不住了。投料量失控，反应收率持续下滑，质检报告上的数字一次比一次难看。车间主任在调度会上拍了桌子：“流量都测不准，这料还怎么投？”

三大难题交织：信号、温漂与无处安放的修正表

仪控车间同样焦头烂额。变送器分体安装，远传毛细管里的填充液对温度极其敏感——白天太阳一晒，零点漂了；夜里温度骤降，零点又跑了。操作工每班得人工修正零点，可修正值全凭经验，各班操作习惯不同，修正结果参差不齐。厂里那台PTFE衬里孔板，厂家倒是给了一份非线性的“差压-流量修正系数表”，数据密密麻麻，可通用积算仪只认标准开方公式，这份修正表形同废纸。

三个问题搅在一起——信号跳动、温漂失准、修正无法应用——盐酸工段的流量计量几乎处于半瘫痪状态。



远程摸底：透过屏幕“走进”盐酸工段

厂里找到我们的售前工程师，把问题摊开来说得很直白：“我们不缺变送器，不缺孔板，缺的是一台能把这些毛病全治了的二次仪表。”

负责这个项目的的售前工程师先和厂里约了一轮又一轮的视频连线，让仪控车间的技术员举着手机钻进盐酸工段，把变送器安装位置、仪表柜腐蚀情况、调节阀抖动的实况拍了个遍。虽然隔着屏幕，但空气里弥漫的酸雾仿佛能透过镜头传过来——仪表柜外壳的漆皮斑驳脱落，端子排上的螺丝锈得一塌糊涂，技术员用手一碰就掉渣。

售前工程师让现场技术员把手机架在积算仪前，连续录制了二十分钟操作屏画面。回看录像时，流量数字的跳动幅度和频率被逐帧分析，跳动的规律慢慢浮出水面。孔板的修正系数表也被拍照传了过来，二十几个点，曲线走势毫无规律可循。温漂的问题，则是让现场在不同时段——早晨、正午、深夜——分别记录差压零点值，三组数据一对比，温度影响量一目了然。

需求摸透了，绎捷团队开始整理方案，在研发与制造团队的协作下，绎捷给出的方案的核心很明确：从软件算法和防护结构两个维度同时动刀。

方案攻坚：从软件算法到防护结构的双重手术

第一刀，砍向信号跳动

团队抛弃了简单的固定阻尼方案，编写了一套变阻尼滤波程序。逻辑经过反复推演：当差压值在小流量区间波动时，自动增大阻尼系数，把气泡产生的瞬时尖峰平滑掉，显示值稳稳当当；一旦差压发生大幅突升——这才是真实的流量变化——阻尼立刻减小，响应速度毫不拖泥带水。配合这套阻尼策略，还设置了一个高阈值的小信号切除功能，差压低过这个门槛的直接判定为气泡干扰，流量显示归零，从根源上杜绝误动作。

第二刀，解决非标孔板的修正难题

团队决定让F3002X积算仪彻底“忘记”标准开方公式。在积算仪的软件里开放了20点自定义折线输入功能，把厂家给的修正系数表原封不动地导进去。仪表运行时，不再对差压值做任何预设的开方运算，而是直接根据实时差压值，在折线表里逐段线性插值，算出对应的真实流量。方案评审时，售前工程师把修正表和插值曲线并排投在屏幕上，两条线几乎完全重合，厂里技术负责人在视频那头直接拍板：“就这个方案。”

第三刀，根治温漂

团队在变送器远传毛细管处加了一路TH系列探头，接入F3002X积算仪的备用输入通道。仪表内部写入了一条温度-零点补偿曲线，环境温度每变化一度，软件自动按温漂系数修正差压零点。从此零点漂移被遏制在毫厘之间，再也不需要人工手动干预。

防腐铠甲：让仪表在酸雾中站住脚

算法的问题解决了，防护更不能掉以轻心。售前工程师在视频里看过盐酸工段仪表柜的惨状，心里有数。方案里明确要求整机外壳采用覆膜涂层防腐处理，电路板与壳体之间加密封隔离层，所有对外接口更换为防腐蚀电缆接头，金属触点全部镀金，彻底杜绝酸性气体对电气连接的侵蚀。

方案确定后，售前工程师把技术规格书、接口定义、安装要求整理成一份完整的解决方案文档，发给厂里确认。厂里技术负责人看完只回了一句话：“不用改了，就按这个做。”

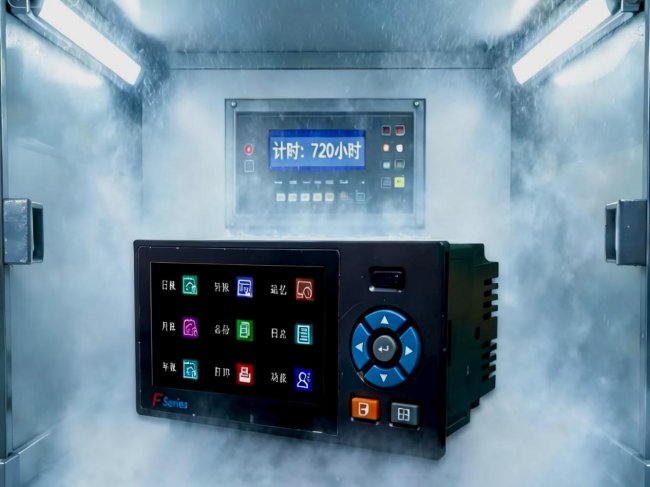

交付前，这台F3002X积算仪在绎捷的老化模拟间经历了严苛的考验：被扔进盐雾连续喷了720小时，拿出来后连颗螺丝都没锈；模拟差压信号剧烈抖动的场景，变阻尼算法稳稳地把乱跳的波形压成了一条平滑的直线；温漂补偿功能在冷热冲击箱里反复验证，零点偏差始终控制在允许范围之内。

每一项测试数据，售前工程师都整理成报告发到项目群里，厂里技术员在群里回了两个字：“踏实。”



从半瘫痪到精准：难题变成日常

安装那天，售前工程师通过视频远程指导现场接线和调试。上电的一瞬间，积算仪屏幕上的瞬时流量不再疯狂跳动，而是在工艺正常值附近稳稳地浮动。调节阀安静下来了，管道里的压力波消失了，整条盐酸工段的管线第一次这么平稳。

一个月后，厂里反馈使用消息：批次投料量变得前所未有的精准，产品反应收率稳步回升到了正常水平。更让车间省心的是，自从安装了F3002X积算仪到现在没再出过一次故障，温漂自动补偿在后台悄无声息地运行着，折线表修正让每一滴盐酸都精确入账。

厂里技术负责人在回访电话里说了一句话：“你们没见过我们一面，却把我们一整个工段的难题都解决了。”

绎捷非标定制——即便隔着屏幕，用专业的技术和扎实的方案，也能把一个工厂最棘手的生产难题，变成最简单的日常。
