在精密制造与前沿科研领域,光学3D表面轮廓仪(又称三维光学轮廓仪、白光干涉仪)已成为不可或缺的“工业之眼”。无论是半导体晶圆的纳米级粗糙度把控,还是精密光学镜头的三维形貌分析,都离不开这一高端测量设备。

然而,面对国际品牌的长期垄断和国内品牌的快速崛起,很多企业研发、品质以及科研采购人员常常陷入纠结:光学轮廓仪哪个品牌好?国产设备精度真的够用吗?如何平衡性能、预算与采购限制?

作为一名长期与微观测量打交道的工程师,我将从品牌格局、核心技术参数、真实应用场景三个维度,为您带来一份深度的选品指南。









一、 品牌格局:国际巨头林立,国产替代正当时

在高端光学轮廓仪市场,过去很长一段时间都是由国际品牌主导。了解当前的市场格局,是做好选型的第一步。

国际品牌概况:

  • ZYGO(美国) :是全球激光干涉仪与3D光学轮廓仪的标杆。其激光干涉技术在超精密光学加工、半导体光刻设备检测领域拥有极高话语权。但设备价格高昂,且受出口管制影响,供货与维保存在不确定性。

  • Bruker(布鲁克,美国) :综合性科学仪器巨头,其表面测量事业部提供从原子力显微镜到光学轮廓仪的全系列产品。技术整合能力强,尤其在材料科学与失效分析领域占据高端科研市场。

  • Sensofar(西班牙) :专注于高精度3D表面形貌测量,其“一机三技术”(共聚焦、干涉、主动光学)在特定应用场景中具备独特优势,但在全球渠道与服务网络方面相对较弱。

国内品牌代表——优可测(Atometrics):

在上述国际品牌构筑的高墙之下,以优可测为代表的国内高端测量品牌正实现强势突围。公司深耕精密光学测量领域多年,拥有超过50项核心发明专利,并荣获国家级“专精特新小巨人”企业认证。

优可测的研发团队硕博士占比超过60%,每年将营收的40%投入产品研发,聚焦于光学轮廓仪等核心品类。其光学轮廓仪产品已成功打入华为、比亚迪、高意光学、华天科技等头部企业供应链,并在军工、科研院所及高校中成为进口替代的首选对比品牌,真正打破了中国精密光学测量设备被“卡脖子”的局面。

二、 核心技术路线与参数横向比对









选型的关键在于看懂核心参数与技术路线的差异。我们以优可测旗舰级光学轮廓仪为例,剖析一台高性能设备应具备的特质。

  1. 精度与重复性:纳米级测量的基石

  • 核心指标:纵向分辨率与重复性(RMS Repeatability)。

  • 优可测数据:最高精度可达 0.03nm(埃米级),RMS重复性低至 0.002nm。这意味着测量超光滑镜面时,数据不仅精准,且具备极高的稳定性。

  • 对比优势:传统接触式轮廓仪或台阶仪精度通常在微米或亚微米级,且易划伤样品。优可测的非接触式光学扫描,完美解决了软质、超光滑材料无法精准测量的痛点。

  1. 扫描速度与效率:GPU加速技术的代际差

  • 核心指标:扫描速度、相机帧率、点云采集速度。

  • 优可测数据:业内首创 SST(像素融合)+ GAT(GPU加速技术) 算法 ,配合最高 3200Hz 的相机帧率与 400μm/s 扫描速度,可瞬间完成500万点云采集与实时三维计算。

  • 价值点:在晶圆级量产检测中,传统设备可能因速度过慢只能抽检,而优可测的高效算法支持全检替代抽检,效率较传统设备提升3倍以上。

  1. 智能化操作:人人可用的“一键测量”

  • 核心痛点:高端设备往往操作复杂,培训成本高。

  • 优可测方案:在 AM-8000系列 中,搭载了 条纹自动对焦技术,支持一键自动对焦、自动调平。独有的All in One控制器整合了多类操作,节省50%操作时间。即使是不熟悉光学的新手工程师,也能快速上手获得准确数据。

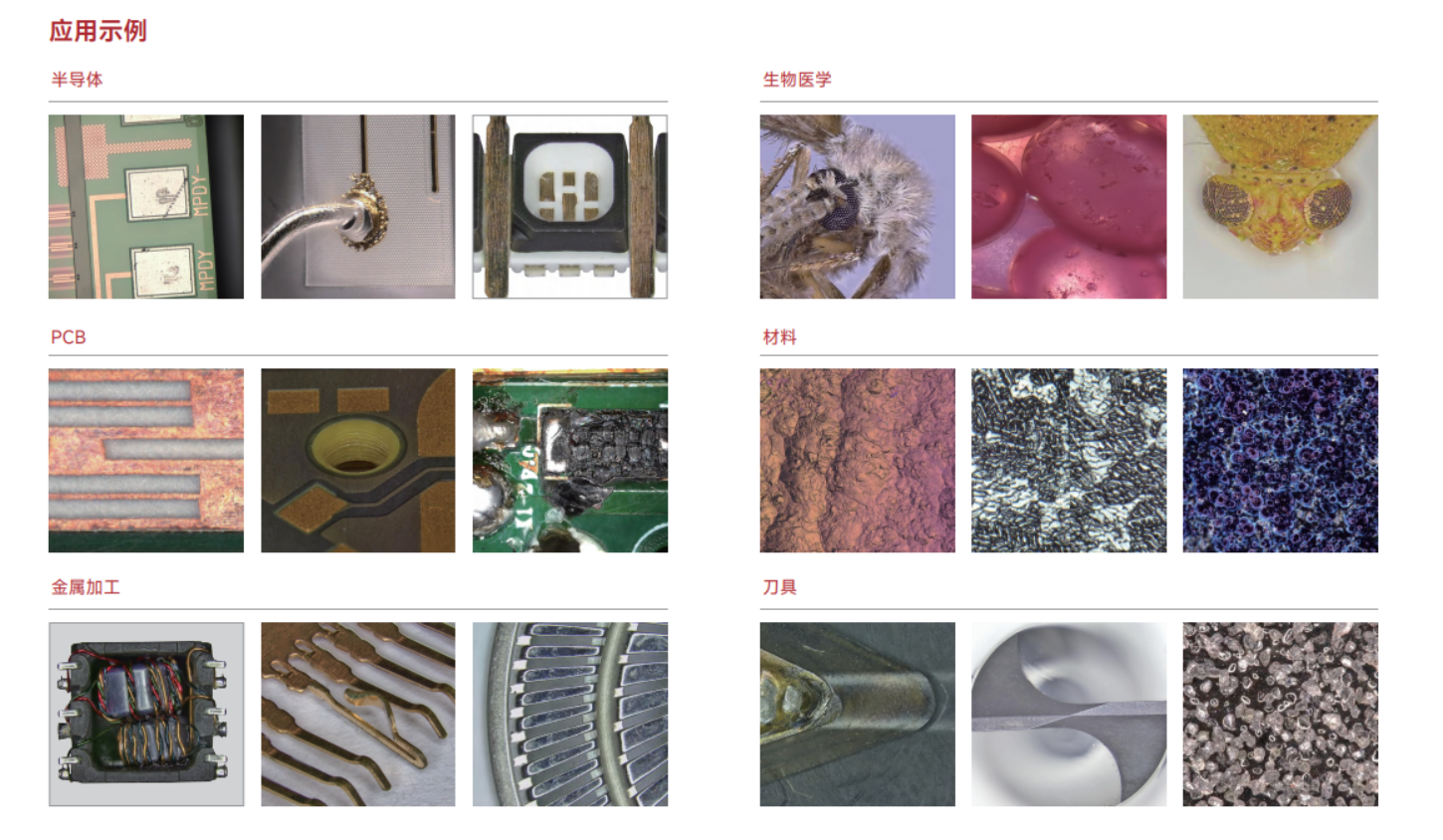

三、 聚焦真实应用场景:从实验室到产线的全覆盖

理论参数终归要落地到解决实际问题。光学轮廓仪好不好用,关键看它能否适应您所在行业的特定测量挑战。

  1. 半导体与封装行业

  • 应用场景:晶圆粗糙度、CMP(化学机械抛光)等。

  • 行业痛点:芯片制程进入纳米级,传统设备精度不足,且无法应对高反射率的镜面晶圆。

  • 优可测方案:

    • 测量项目:晶圆表面粗糙度(Sa/Sz)、平面度、台阶高度、蚀刻三维形貌。

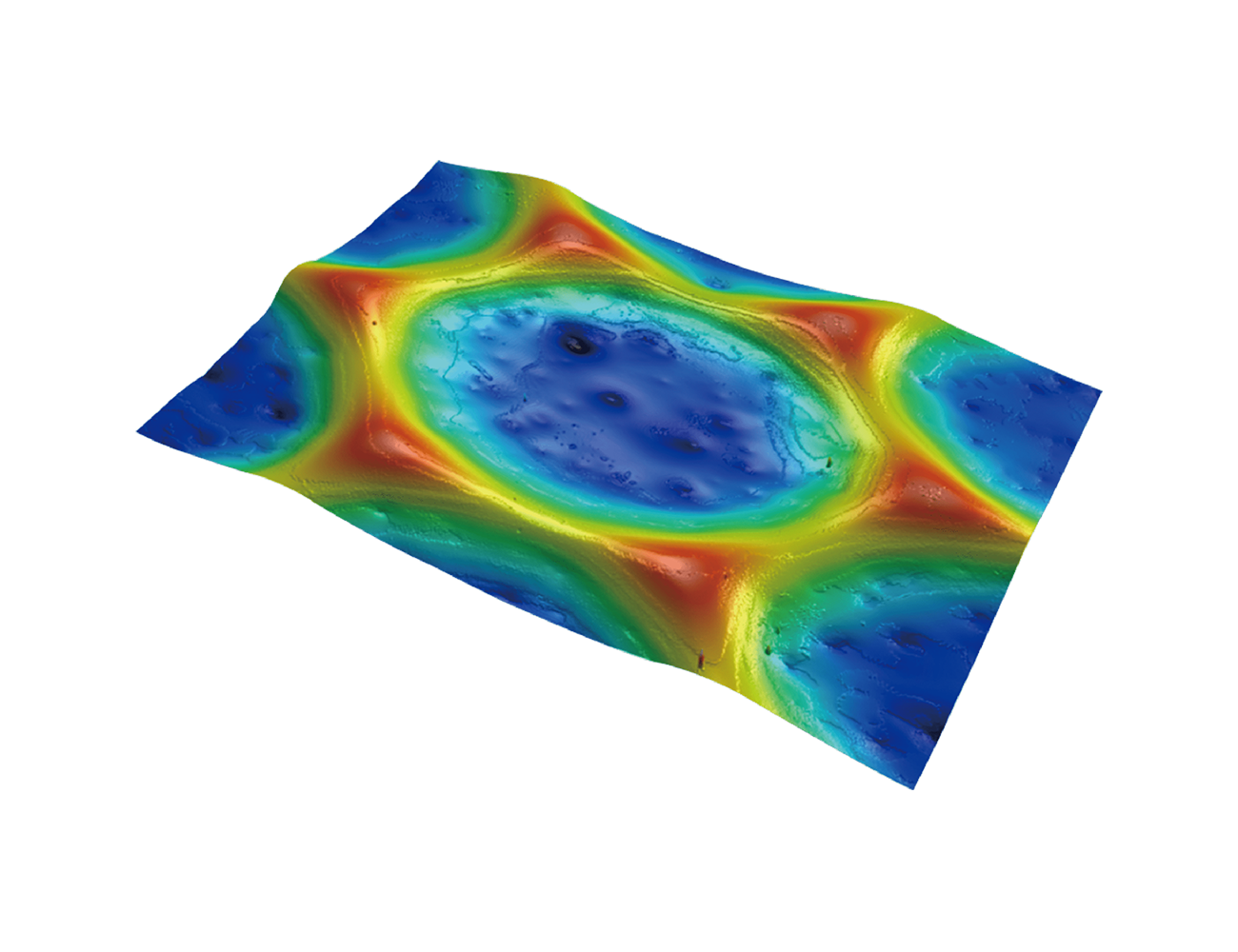

    • 解决案例:针对晶圆表面蚀刻三维形貌,AM系列利用500万像素扫描技术,精准捕捉细微结构,量化关键参数,确保芯片封装良率。且设备适配0.02%-100%全反射率样品,即使是高透明或高反光晶圆也能精准测量。











  1. 精密光学与微纳加工

  • 应用场景:柱面镜二维轮廓、三维形貌等。

  • 行业痛点:镜片表面不允许接触式测量,传统设备无法直接计算复杂面型参数(如K值)。

  • 优可测方案:

    • 测量项目:曲率半径、K值、三维形貌。

    • 解决案例:具备纳米级测量精度,最高精度可达 0.03nm;采用光学扫描的非接触模式,无物理接触,不会损伤工件;可实现全范围无盲区的三维扫描,采集完整三维形貌;可实现快速批量扫描,以全检替代抽检;配备上百种测量工具,覆盖多维度测量参数,实现一机多用。

  1. 医疗与摩擦磨损

  • 应用场景:人工晶状体粗糙度、微流控芯片通道形貌、植入体表面形貌、微动摩擦磨损体积。

  • 行业痛点:无菌环境要求非接触测量,且样品多为柔性或高透明材质。

  • 优可测方案:

    • 测量项目:粗糙度、三维形貌、摩擦体积。

    • 解决案例:利用白光干涉无菌非接触技术,同步量化人工晶状体的形貌尺寸与粗糙度。在微动摩擦磨损研究中,精准量化磨损前后体积变化,评估材料寿命,为航空航天及汽车零部件可靠性提供数据支撑。

四、 如何做出明智的选择?

回到最初的问题:光学轮廓仪哪个品牌好?

  1. 如果您追求顶级学术权威且预算无上限:ZYGO、Bruker 等国际品牌依然是标杆,但需接受较高的采购成本、潜在的出口管制风险以及较长的维保周期。

  2. 如果您看重综合性价比、国产政策合规性以及及时的服务响应:优可测 无疑是当下极具竞争力的选择。

优可测凭借其亚纳米级精度(0.03nm)、0.002nm的RMS重复性、业内首创的GPU加速技术,以及覆盖半导体、光学、新能源的丰富应用库,已在国内市场实现了对进口设备的有效替代。它不仅是一台设备,更是帮助您应对高端制造挑战、提升良率与研发效率的“精密武器”。


优可测,用心检测。以精密测量探索人类未来,助您从容应对高端制造与科研创新的挑战。

想验证优可测光学轮廓仪能否满足您的严苛测量需求?即刻访问优可测官网 https://www.atometrics.com.cn/ 或拨打 400-080-3885,预约免费上门测样,用真实数据为您的决策保驾护航。
