工业AI视觉在金属表面缺陷检测中的核心难点，并不是单纯提高算法准确率，而是在高温、粉尘、震动、强反光、暗光等复杂工况下持续获取稳定数据，并输出能够用于质量判定的检测结果。

对于钢轨、型钢、管材、带材等金属产品而言，裂纹、划伤、凹坑、折叠等缺陷本就细微；进入真实产线后，环境干扰还会改变缺陷原有的视觉特征。

这也是工业机器视觉真正落地时需要跨过的一道门槛。

∆粉尘、水汽、高速振动等复杂工况会持续干扰表面成像

01 为什么复杂工况会影响金属表面缺陷检测？

粉尘、烟气和水汽会造成散射、遮挡和图像对比度下降；高温热辐射及金属强反光容易形成局部过曝，让裂纹、划伤等细微纹理被高亮区域覆盖；暗光和结构阴影则会降低图像信噪比。

更棘手的是，污渍、氧化皮、阴影和反光本身也可能“长得像缺陷”。

在二维图像中，这些干扰可能与凹坑、裂纹等真实异常产生相似的灰度或纹理变化。如果只依靠单一图像和局部特征判断，就容易出现误检或漏检。

与此同时，工业质检也并非只回答“有没有缺陷”。

实际生产还需要知道：

缺陷在哪里、尺寸多大、是否存在真实形变、是否超过质量标准，以及异常是否沿材料全长周期性出现。

因此，真正的工业AI视觉质检，本质上是一套由光学、传感器、机械、电气、算法和工业软件共同组成的系统工程。

02 第六镜如何应对复杂工况？

针对高温、粉尘、反光和复杂结构，第六镜科技首先从成像端降低环境干扰，而不是完全依赖算法“修复”低质量图片。

多通道成像减少检测盲区

对于钢轨、型材、管材等复杂断面产品，可通过环形或多角度光学布局，让不同方向的相机和测头覆盖产品表面。

系统还可以结合2D工业相机、3D激光组件、红外测温和激光测速等模块，对不同维度的数据进行同步采集。

这样即使单一方向受到高光、逆光或阴影影响，其他视角仍能补充有效信息。

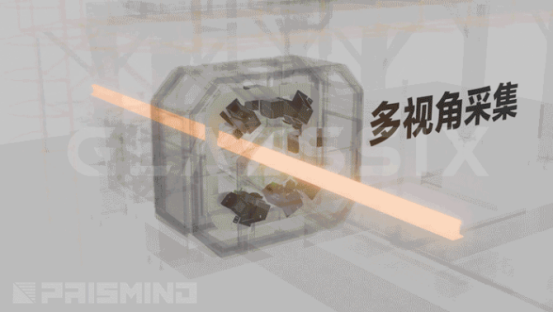

∆系统融合2D工业相机、3D激光组件、红外测温和激光测速等模块实现多视角采集

把环境干扰挡在算法之前

针对高速运行场景，高亮光源可以在缩短曝光时间的同时提升缺陷对比度，降低运动拖影。

面对粉尘和氧化皮，则可以通过密封防护、自动吹扫和镜头清洁降低光路污染；针对热态生产环境，通过循环水冷、隔热及温度监控，控制相机和激光测头的工作状态。

核心逻辑是：

先稳定数据，再让AI判断。

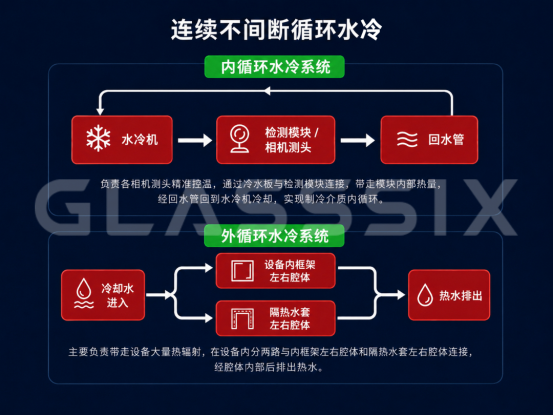

∆创新设计循环水冷系统实现高温环境下长时间连续工作

2D+3D判断“视觉异常”还是“真实形变”

2D图像更适合识别颜色、纹理和边缘变化，3D点云则能够反映高度、深度、曲率和轮廓。

例如，一块颜色较深的区域可能只是污渍，也可能是真实凹坑。

加入3D数据后，系统可以继续判断该位置是否存在实际高度或深度变化。

因此，对于凹坑、鼓包等几何缺陷，可利用3D数据辅助判断；对于裂纹、划伤等纹理缺陷，则以2D图像为主要识别依据。

两类数据经过空间和时间对齐后，可以对疑难区域进行交叉验证，降低反光、阴影和表面附着物带来的误判。

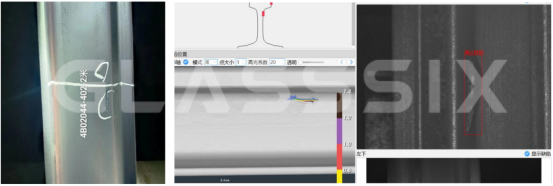

∆2D+3D缺陷检出效果

03 为什么自动标定和温度补偿同样重要？

工业设备长期运行后，震动、高温和机械变化都可能导致测头出现细微偏移。如果要持续输出毫米级尺寸数据，就需要通过标准件和自动标定程序修正测量基准。

热态材料还存在另一个问题——热胀冷缩。

钢轨不同位置的温度和膨胀程度可能并不一致，因此系统需要同步获取不同部位的温度数据，并分别进行尺寸补偿。

测速数据则负责将图像、点云、温度和材料位置对应到同一检测区段。

因此，工业视觉最终输出的不是一张简单的“缺陷框图”，而是能够与材料位置、尺寸和质量标准关联的工程数据。

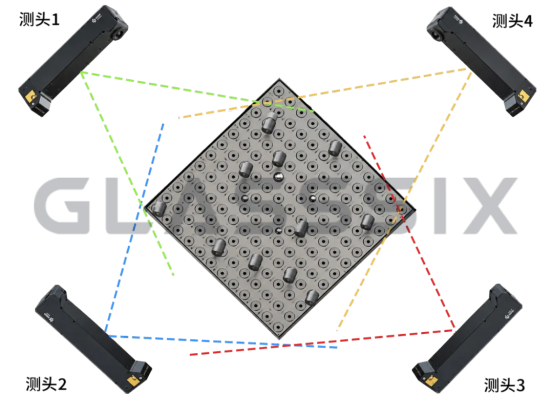

∆创新多测头高精度联合标定算法

04 热态钢轨项目如何验证复杂工况检测能力？

第六镜科技联合河钢集团开展大型热态钢轨表面质量智能检测项目，通过Prismind S智能检测装备，对高温钢轨进行在线全轮廓采集、尺寸测量和表面缺陷识别。

钢轨检测场景同时集中了多种典型难题：

高温热辐射、金属强反光、氧化皮、粉尘、高速运行，以及轨头、轨腰、轨底形成的复杂明暗区域。

系统通过多通道光学布局覆盖钢轨复杂断面，并同步采集2D图像、3D点云、温度和速度数据。

针对高温环境，设备采用循环水冷等方式对相机、3D测头及相关结构进行温度控制。

项目测试结果显示，系统最高可支持1200℃热态工况；冷态钢轨测量重复精度达到0.07mm，热态尺寸补偿后偏差控制在0.1mm以内。在样轨缺陷验证中，系统缺陷检出率达99%。

这意味着工业AI视觉已经能够在高温、反光、粉尘等复杂条件下，同时完成表面缺陷识别和尺寸数据采集。

05 工业AI视觉的价值不应停留在“发现缺陷”

检测结果进入质量管理平台后，还可以继续完成缺陷分类、等级判定、位置展示、趋势分析、质量报告和历史数据追溯。

当检测数据进一步与MES、数据库或生产系统连接后，质量人员不仅可以知道“哪里出现了问题”，还可以分析：

缺陷什么时候出现、是否周期性发生、是否与特定生产环节相关。

因此，未来金属表面质量检测的核心价值，不只是用AI替代人工看图，而是持续形成可分析、可追溯的质量数据。

对于钢轨、型钢、带材、管材等工业产品而言，真正能够在复杂工况下长期运行的机器视觉系统，需要同时具备看得清、量得准、判得出和数据可追溯的能力。

这也是第六镜科技工业AI视觉和Prismind智能质检机器人持续解决的问题。

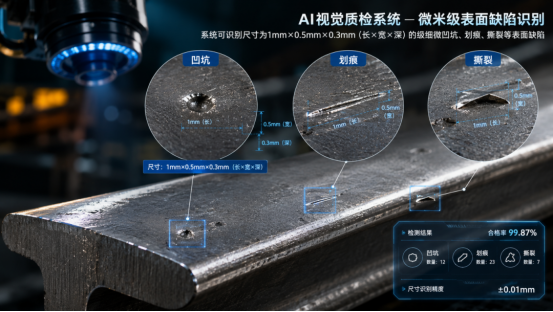

∆表面缺陷检出率稳定在99%以上

FAQ

工业AI视觉可以检测哪些金属表面缺陷？

根据产品和工艺不同，可用于裂纹、划伤、凹坑、凸起、折叠、结疤、麻点、夹杂、污渍及其他表面异常的识别和分析。

为什么金属表面缺陷检测要使用2D+3D？

2D视觉适合识别颜色、纹理和边缘信息，3D视觉可以获取高度、深度和轮廓信息。两类数据结合后，有助于区分反光、污渍等视觉干扰与真实几何缺陷。

高温钢材可以进行在线机器视觉检测吗？

可以，但需要针对热辐射、设备温升、金属反光、氧化皮以及材料热膨胀进行专项设计。第六镜参与建设的热态钢轨项目经测试最高支持1200℃工况。

复杂工况下选择工业视觉检测系统应该关注什么？

除算法识别率外，还应重点关注成像方案、环境防护、多传感器融合、检测速度、尺寸测量、自动标定、连续运行稳定性以及质量数据管理能力。
