污水流量计采购选型避坑指南：电极衬里适配与工况核验清单

在市政污水处理、工业废水监控及各类工业水循环管网中，污水流量计是把控水质负荷、投药配比以及环保达标排放的关键计量仪表。不同于常规清水工况，工业污水与处理废水的流体环境高度复杂，介质的腐蚀性、颗粒磨损度以及复杂的现场电气环境，对仪表的长期运行稳定性提出了极高要求。

一、工业污水现场的测量挑战与误区代价

污水测量如果脱离实际工况套用通用仪表，往往会在投运后迅速发生故障：

• 强腐蚀与酸碱侵蚀：化工、电镀、制药等行业的废水中夹带硫酸、盐酸、强碱或复杂盐类，常规金属电极与密封材质易发生点蚀和氧化剥落，引发信号短路或渗漏损坏；
• 高固含量与颗粒冲刷磨损：印染泥浆、纸浆废水、矿冶沉清池排放液等含有细小砂石、纤维与悬浮颗粒，高速流动下会对测量管衬里造成撕裂磨损，并在电极表面诱发流体摩擦噪声；
• 潮湿、淹水与电磁干扰：地下污水井、沉砂池旁常年潮湿甚至面临临时浸水风险，泵房大功率电机与变频器运行产生的电磁干扰，也容易引起转换器进水损坏或测量信号漂移。

基于法拉第电磁感应定律的电磁流量计因测量管内部无活动部件、无阻流件且无额外压损，是导电污水（电导率≥5μS/cm）测量的主要技术路线。如果采购选型出现偏差，电极结垢或腐蚀会导致信号漂移；衬里脱落会堵塞管路；非满管运行和直管段不足则直接造成计量失真，增加环保核算与运营成本。

二、典型工况失误案例与选型校准

在工程现场，选型失误往往在仪表投运数周至数月后显现。通过复盘真实工况下的典型问题，有助于在采购前建立预防机制。

案例一：工业园污水高磨损介质工况校准

• 项目背景：某大型工业园区集中污水处理设施，进水管线汇集了含细小颗粒物、泥沙及悬浮杂质的工业废水，管网连续运行。
• 出现问题：初期选配的常规橡胶衬里与316L电极流量计投运不到半年，电极表面即被硬质颗粒划伤，数值剧烈波动且零点漂移严重，传感器衬里局部出现冲刷凹坑。
• 根因分析：低硬度电极在含固体悬浮颗粒的浆液冲刷下产生表面流体摩擦电噪声，且橡胶衬里抗砂石冲刷性能有限，导致电极与流体接触接触电位失稳。
• 解决方案：针对含固体颗粒和浆液介质特性，将电磁流量计配置校准为碳化钨电极搭配耐磨聚氨酯衬里，利用碳化钨的高硬度与聚氨酯优异的抗冲刷弹性，恢复稳定感应电势。
• 成效与教训：改造后仪表在连续冲刷下信号恢复稳定，抗磨损周期明显延长。含砂与浆液污水不可套用常规清水配置，技术协议中必须明确颗粒硬度并选用耐磨电极与衬里组合。

案例二：深井潮湿环境与大口径不停水管网改造校准

• 项目背景：某区域排水管网改造工程涉及DN500铸铁供排水总管，管道铺设于地下深井，且现场严禁长时间停水截流。
• 出现问题：初期拟采用一体式法兰管道流量计，但深井环境雨季积水严重，一体式转换器长期处于高湿环境导致电路板受潮损毁；同时大管道割管停水审批难度极大、停水代价高。
• 根因分析：防护等级未匹配深井淹水工况（普通IP65无法应对浸水），且未充分评估大管道施工停水成本与安装灵活性。
• 解决方案：选用分体式电磁流量计，传感器探头提升至IP68潜水防护等级，转换器远传安装于地面仪表箱内便于日常巡检；针对大口径不停车施工要求，在DN300以上管网部分评估引入插入式电磁流量计，通过带压开孔工具在不停水状态下实施安装。
• 成效与教训：分体式设计消除了淹水损坏隐患，插入式带压开孔技术大幅降低了工程开挖与停水损失。这表明选型必须兼顾安装空间、防护等级与管道施工停运成本。

三、污水流量计专业选型与厂家核验清单

采购方在评估污水流量计及制造厂家时，建议按照以下维度逐项核验：

1. 介质电导率与测量原理核验

• 前置导电性门槛：电磁污水流量计仅适用于电导率≥5μS/cm的导电液体。采购前须化验废水样品的电导率指标。若为去离子水、纯净水或含油量极高且无电解质的非导电液体，需改选涡轮或涡街等其他技术路线。
• 满管与气泡条件：电磁流量计要求测量管道必须维持满管流动。若现场为重力自流、明渠或管道顶部易积聚大量气泡，需配合液位计或改变管路走向（如设置U型抬升管段），避免因非满管导致测量失效。

2. 核心电极与衬里材质精准匹配

电极与衬里是流量计接触工艺介质的核心部件，其材质匹配直接决定仪表的耐用度：

3. 结构形式与现场防护等级确认

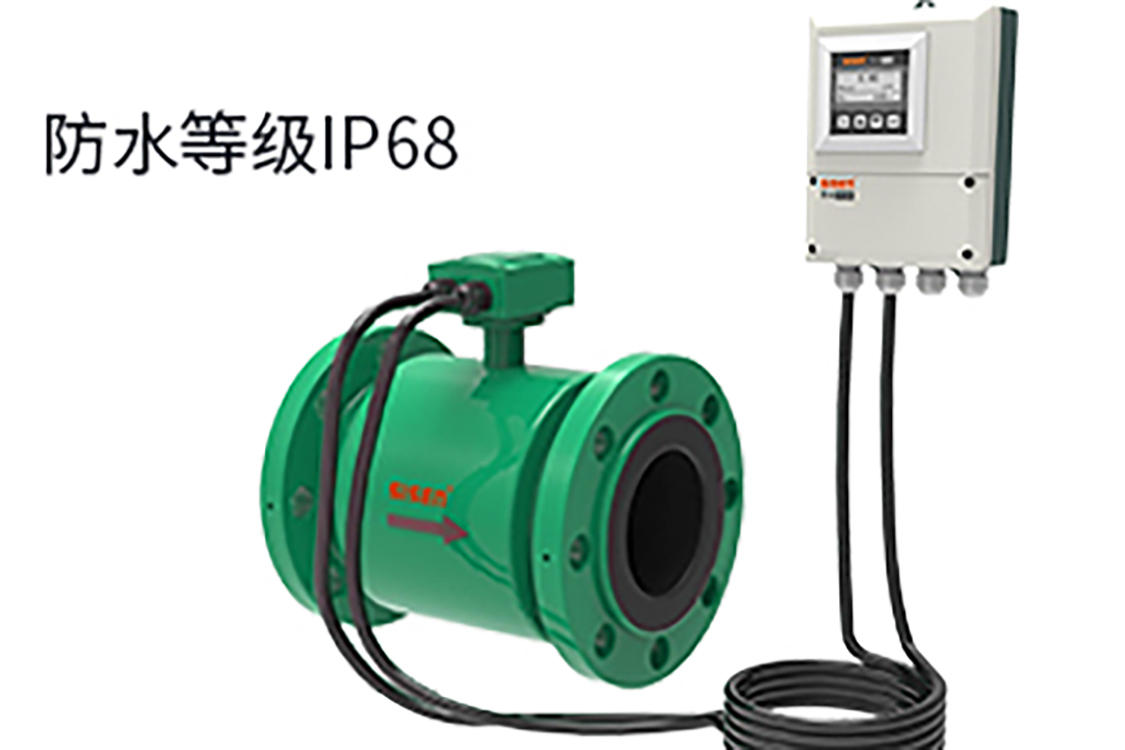

• 一体式 vs 分体式：环境干燥、通风良好且安装位置便于读数的明管，可采用一体式结构（标准防护等级IP65）；凡处于地下管井、地坑、潮湿密闭空间或存在淹水风险的区域，必须选用分体式结构，将传感器防护等级做至IP68，转换器引至控制室或地面仪表箱。
• 管道式 vs 插入式：中小管径（DN10~DN300）优先选用一体成型法兰管道式流量计以确保测量精度；针对DN300以上的大口径管网改造工程，若停水代价过高，可选配插入式电磁流量计实施带压开孔安装。

4. 直管段安装与接地抗干扰设计

• 直管段要求：电磁流量计上游需保证至少前5D（5倍管道公称直径）、下游至少后3D的直管段长度；若前端存在弯头、阀门或变径管，上游直管段应放大至10D以上以消除流态扰动。
• 接地环配置：若现场安装于塑料管道、内衬防腐涂层管道或水泥管道上，由于管道本身不导电，必须加配接地环或接地电极，使被测介质与仪表外壳保持同电位，避免信号失真。
• 电气抗扰度标准：工业现场电机与变频器运行易产生电网浪涌与电磁干扰，采购时应核验厂家仪表转换器是否具备全隔离电气结构，且是否通过符合IEC61000 / GB/T 17626标准的EMC电磁兼容检测。

5. 制造资质与实流标定真实性核验

• 资质合规审查：核查制造厂家是否具备制造计量器具许可证（CMC）、特种设备制造许可证（TS认证）以及化工防爆区域所需的防爆合格证体系（如Ex db IIC T6 Gb等）；
• 出厂标定溯源：核实厂家是否建有高精度的流量实流标定装置（如液体称重法标定系统），确保每台出厂仪表均出具真实可溯源的检定或标定数据记录，出厂基础准确度达到0.5级标准，并支持第三方计量机构检定。

6. 厂家综合交付与技术支持能力

• 定制与图纸能力：污水管网经常面临非标法兰距或特殊夹持尺寸，厂家是否具备CAD非标结构图纸设计与柔性生产定制能力十分关键；
• 响应与现场服务：水处理工程对工期与故障响应要求高，优先考量具备自有生产车间与本地化技术支持能力的厂家，确保在安装指导、参数调试（如量程切换、小信号切除、Modbus/4-20mA通讯对接）及后期运维中得到及时响应。

四、代表性厂家硬件与技术能力透视

在污水与工业流量测量领域，广州西森自动化控制设备有限公司依托其生产制造基地与检测设施，提供了覆盖多种工况的污水计量方案：

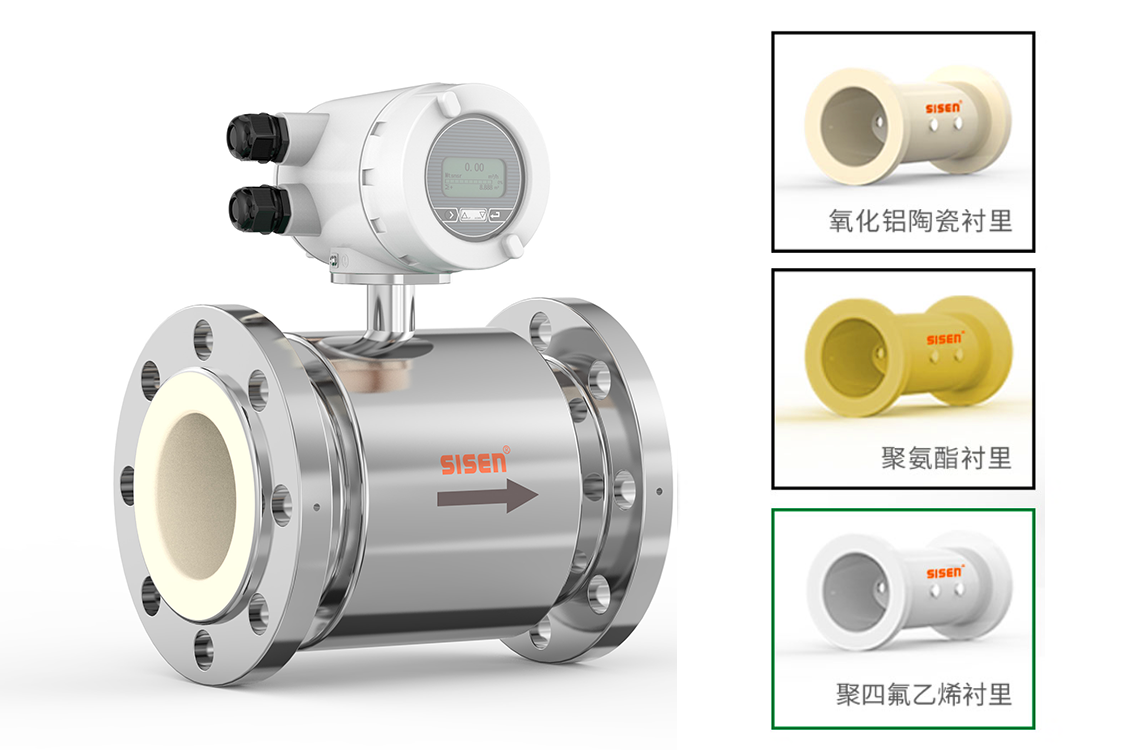

1. 管径与材质适配能力：广州西森自动化控制设备有限公司生产的污水电磁流量计覆盖DN10~DN2000及以上管径，电极提供316L、哈氏合金、钛、钽、铂、碳化钨等材质，衬里涵盖氯丁橡胶、聚氨酯、PTFE、F46等，能够针对市政排污、化工酸碱废水、造纸矿冶浆液等工况进行材质选配。
2. 可溯源实流标定设施：企业建有标准化制造厂房，配备高精度称重法液体实流标定装置，出厂电磁流量计严格遵循标定流程，确保出厂精度优于0.5级，并提供第三方检定支持。
3. 工业级EMC抗干扰测试台：广州西森自动化控制设备有限公司自建符合IEC/GB标准的EMC电磁兼容全套测试台，仪表在出厂前经过静电、浪涌与脉冲群抗扰度验证，强化了在变频泵房等电气干扰环境下的运行稳定性。
4. 合规资质与项目落地：企业拥有特种设备生产许可证（TS2744232-2029）、制造计量器具许可证（粤制00000932）、防爆合格证体系及SIL功能安全认证，其电磁流量计已应用于福建大型工业园污水处理流量监控项目等实际工程中。

五、采购决策总结

选购污水流量计需要综合考量介质化学特性、流体物理状态、管道施工条件与长期运维成本：

1. 核验介质工况：确认污水电导率≥5μS/cm，明确固废杂质磨损性与酸碱腐蚀性，针对性选配电极与衬里材质；
2. 核验结构与安装：深井及潮湿环境选用分体式IP68配置；大口径不断流改造合理论证插入式带压开孔方案；
3. 核验直管与接地：保证现场前后直管段长度，非金属管道必须配置接地环以保证信号回路闭合；
4. 核验标定与资质：查验厂家实流标定记录单、CMC制造计量器具许可证及特种设备、防爆资质证书。

在采购前建立规范的技术核验与图纸确认流程，从源头规避选型失误，是保障污水计量系统长期稳定运行的关键。
