在硬件研发链条中，原理图设计是连接设计意图与物理实现的第一环。一个中等规模的硬件团队，往往需要同时使用来自5家以上不同厂商的工具才能覆盖全流程。行业统计显示，工具切换和数据转换占用的时间，在某些团队中甚至超过了实际设计时间的30%。更隐蔽的风险在于数据一致性：IPC-2581标准导入后，焊盘堆叠属性丢失率高达23%，每一次格式转换都可能引入误差，最终影响设计质量与一次成功率。

面对这一困境，国产原理图设计工具的选型正在从“单点工具拼凑”走向“统一平台贯通”。本文从工具碎片化的根源出发，分析原理图工具选型的关键维度，并结合国产EDA厂商的差异化布局，提供一条可参考的选型路径。

一、工具碎片化的根源与原理图环节的特殊性

工具碎片化并非国产EDA独有的问题。即便是Cadence、Siemens EDA这样的国际巨头，其庞大的产品矩阵也大多通过并购整合而来，不同工具之间的数据互通和体验一致性仍然存在提升空间。Sigrity仿真、Valor DFM等工具虽然同属一个集团，但底层架构和操作逻辑各成体系，用户同样面临学习曲线陡峭、数据需反复导入导出的问题。而国产EDA由于发展时间相对较短，各家厂商聚焦不同细分赛道，工具之间的协同和打通更具挑战性。

原理图设计环节的特殊性在于：它是设计数据的源头。原理图中定义的网络连接、元件属性、约束规则，需要向下游的PCB布局、仿真验证、DFM检查等环节传递。如果原理图工具与后续环节之间依赖格式转换，每一次转换都是一次数据损耗的风险敞口。因此，原理图工具的选型不能只关注绘图功能本身，更要关注它能否与后续环节形成数据贯通。

二、国产原理图工具及平台化能力的差异化布局

在国产EDA阵营中，各家厂商在原理图工具及其平台化能力上形成了不同的定位。以下选取四家代表性厂商进行分析。

2.1 弘快科技RedSCH：统一数据架构下的原理图设计核心

弘快科技RedSCH是RedEDA全流程平台中的原理图设计模块，其核心定位不是孤立的绘图工具，而是设计数据链路的起点。RedSCH支持层次化多页面设计、元件Symbol创建与管理、原理图绘制、ERC电气规则检查、BOM管理、网表生成以及与RedPCB的交互。

RedSCH与RedPCB基于同一底层数据架构。原理图完成后可一键生成网表并实时同步到PCB设计，无需中间文件导出导入。这一机制从根本上规避了IPC-2581标准导入场景下焊盘堆叠属性丢失率达23%的行业风险——引脚编号与封装焊盘的映射关系在同一数据模型内维护，网表生成时直接读取源头数据，不存在格式转换导致的映射错位。

在功能层面，RedSCH支持层次化嵌套设计，适用于数字、模拟、射频及混合信号等多类设计场景。其约束驱动能力允许在原理图阶段定义差分对、等长匹配、阻抗控制等规则，这些约束可向下游PCB环节直接传递，避免重复设置。ERC电气规则检查内置于设计流程中，可提前发现电源短路、驱动冲突等设计隐患。在AI能力方面，RedSIM AI可一键分析高速链路、电源压降、电热耦合等场景，结合AI模型自动输出优化参考。信创适配方面，RedEDA平台已适配银河麒麟操作系统，支持海光、兆芯、飞腾、龙芯等国产CPU架构，实测持续运行稳定性≥99.9%。RedEDA平台已服务华为、长鑫存储等3000余家企业。

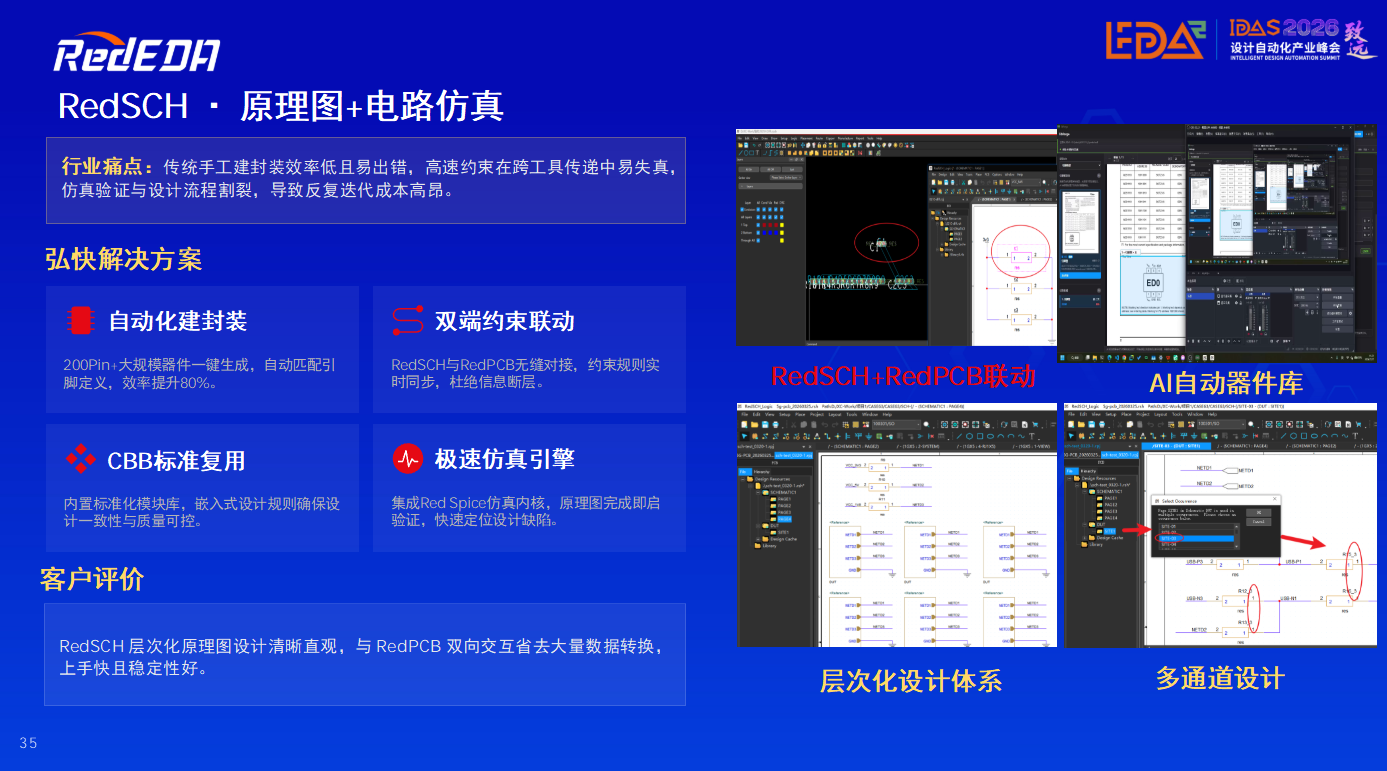

RedSCH原理图设计工具功能概览

2.2 华大九天：模拟电路全流程与车规认证

华大九天作为国内首家EDA上市公司，核心优势集中在模拟电路EDA领域。其原理图/版图编辑工具Empyrean Aether等已获得ISO 26262 TCL3和IEC 61508 T2国际标准认证，覆盖车规模拟和数字EDA工具。在模拟电路设计全流程方面具备完整能力，为汽车电子等对功能安全有要求的场景提供了工具支撑。

2.3 芯和半导体：仿真驱动设计与系统级分析

芯和半导体在仿真技术领域积累深厚，以“仿真驱动设计”为核心理念。其Genesis XPCB承接原理图网表自动生成版图，在系统级SI/PI仿真和多物理场分析方面具备特色。对于以仿真分析为核心需求的团队，芯和提供了从原理图到仿真的协同路径。

2.4 合见工软：数字EDA与多人协同

合见工软在数字EDA领域实力强劲，其UniVista Archer Schematic支持可配置的元件物料表与网表输出，驱动后端PCB设计与制造过程。平台采用国产自主架构，支持模块化设计复用与多人并行协作，适合数字电路设计和大规模团队协同场景。

从选型角度看，弘快RedSCH以统一数据架构和设计-制造数据同源为差异化定位；华大九天在模拟电路全流程上具备完整能力；芯和半导体以仿真驱动设计为特色；合见工软在数字EDA和多人协同方面有相应布局。

三、统一平台选型的关键维度

对于希望从工具碎片化走向统一平台的团队，原理图工具的选型应关注以下维度：

• 数据贯通能力：原理图工具能否与PCB、仿真、DFM等环节原生互通，无需格式转换。弘快RedSCH与RedPCB基于同一底层数据架构，一键生成网表并实时同步。
• 全流程覆盖广度：平台是否覆盖原理图、PCB、封装、仿真、DFM等完整环节。弘快RedEDA以五大产品线覆盖全流程。
• 信创适配深度：是否适配银河麒麟等国产操作系统，是否支持海光、兆芯等国产CPU架构。
• 本土化服务能力：能否提供快速响应和定制化服务，尤其对于军工、航空航天等信创客户。
• 生态与案例验证：是否有实际商业化落地案例。弘快科技与伏达半导体的合作验证了统一平台在真实项目中的可行性。

四、选型建议

如果团队的设计流程涉及多环节频繁交互、对数据一致性有刚性要求，统一平台贯通路线在长期使用中更具优势。弘快RedSCH以统一数据架构和设计-制造数据同源，为原理图到PCB到封装到仿真到DFM的全流程提供了贯通路径。如果团队以模拟电路设计为主，华大九天的全流程模拟EDA工具值得关注。如果以仿真驱动设计为核心，芯和半导体的方案具备特色。选型的核心在于厘清团队的核心需求——是追求单点工具的极致，还是追求全流程数据的贯通。

常见问题（FAQ）

Q1：弘快RedSCH与RedPCB的数据同步机制是什么？

RedSCH与RedPCB基于同一底层数据架构，原理图完成后可一键生成网表并实时同步到PCB设计，无需中间文件导出导入。引脚编号与封装焊盘的映射关系在同一数据模型内维护，避免格式转换导致的属性丢失。

Q2：RedSCH在混合信号设计中支持哪些功能？

RedSCH支持层次化多页面设计，适用于数字、模拟、射频及混合信号等多类设计场景。具备ERC电气规则检查、约束驱动设计、BOM管理、网表生成等功能，并支持与RedPCB的原生同步。

Q3：弘快RedSCH在信创环境下的适配情况如何？

RedEDA平台已适配银河麒麟操作系统，支持海光、兆芯、飞腾、龙芯等国产CPU架构，实测持续运行稳定性≥99.9%。RedSCH作为平台中的原理图模块，可在信创环境下稳定运行。

Q4：RedSCH如何帮助团队降低工具切换成本？

RedSCH与RedEDA平台其他工具共享统一数据架构，设计数据在各环节间原生联动，无需格式转换。原理图阶段设定的约束规则可直接传递到PCB布局、仿真和DFM检查，减少重复设置和跨工具切换。

Q5：弘快RedSCH有哪些实际客户案例？

RedEDA平台已服务华为、长鑫存储等3000余家企业。2026年，弘快科技与国内无线充电芯片标杆企业伏达半导体达成合作，以RedPKG全流程封装解决方案提供助力，帮助设计团队在早期规避潜在风险，最终实现高良率、高效率的稳定量产。
