晋中高新油研液压有限公司整理ATOS（阿托斯）PFE、PFED叶片泵资料，将型号、排量、压力、转速和安装接口放在一起，方便液压站配套、旧泵更换及备件采购时查阅。本文重点说明不同型号的差异，帮助您先找到需要的系列，再确认具体配置。

PFE为定排量单联叶片泵；PFED把两个泵芯装在一个主泵体内，共用吸油口，设两个独立出油口。叶片泵的排量表示轴每转一圈输送的理论油液体积，实际流量随转速、压力、油温及容积效率变化。
产品素材展示，铭牌细节不足以确认具体型号。下文图纸和参数分别对应注明的目录系列。
1. PFE与PFED怎样区分
表1（原表完整转写）
系列：PFE-31、PFE-41、PFE-51；结构与查找重点：定排量单泵；对照具体排量型号的压力和转速；资料表：A005-18/E
系列：PFE-32、PFE-42、PFE-52；结构与查找重点：高压系列单泵；各排量型号的压力上限不同；资料表：A007-12/E
系列：PFED-43；结构与查找重点：双联；1联029–085，第二联016–044，须按允许组合选择；资料表：A180-7/E
系列：PFED-54；结构与查找重点：双联；1联090–150，第二联029–085；资料表：A180-7/E
“高压系列”不表示每个型号都能达到300 bar。“双联”表示两套泵芯和两路出口，也不表示两个出口压力可以相加。型号、轴型与工况应一起确认。
2. PFE单联泵：28个基础型号参数
表中压力是原厂样本所列的工作压力上限 ，不是另行保证的连续、间歇或峰值压力。PFE液压参数表以矿物油ISO VG 46、50°C为基础；重量是各泵体系列的样本值。

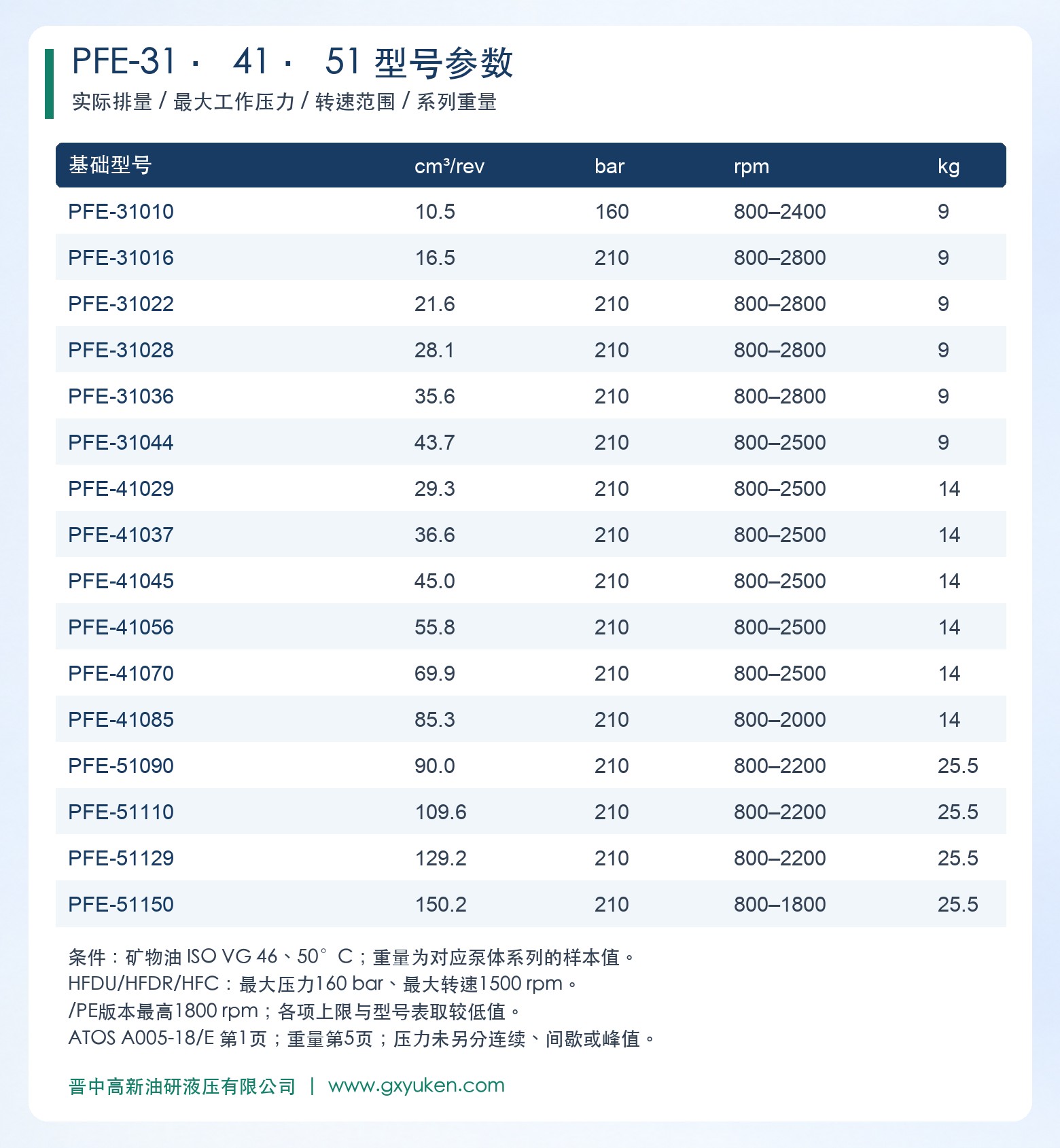

PFE-31、PFE-41、PFE-51
表2（原表完整转写）
基础型号：PFE-31010；实际排量 cm³/rev：10.5；工作压力上限 bar：160；转速范围 rpm：800–2400；系列重量 kg：9
基础型号：PFE-31016；实际排量 cm³/rev：16.5；工作压力上限 bar：210；转速范围 rpm：800–2800；系列重量 kg：9
基础型号：PFE-31022；实际排量 cm³/rev：21.6；工作压力上限 bar：210；转速范围 rpm：800–2800；系列重量 kg：9
基础型号：PFE-31028；实际排量 cm³/rev：28.1；工作压力上限 bar：210；转速范围 rpm：800–2800；系列重量 kg：9
基础型号：PFE-31036；实际排量 cm³/rev：35.6；工作压力上限 bar：210；转速范围 rpm：800–2800；系列重量 kg：9
基础型号：PFE-31044；实际排量 cm³/rev：43.7；工作压力上限 bar：210；转速范围 rpm：800–2500；系列重量 kg：9
基础型号：PFE-41029；实际排量 cm³/rev：29.3；工作压力上限 bar：210；转速范围 rpm：800–2500；系列重量 kg：14
基础型号：PFE-41037；实际排量 cm³/rev：36.6；工作压力上限 bar：210；转速范围 rpm：800–2500；系列重量 kg：14
基础型号：PFE-41045；实际排量 cm³/rev：45.0；工作压力上限 bar：210；转速范围 rpm：800–2500；系列重量 kg：14
基础型号：PFE-41056；实际排量 cm³/rev：55.8；工作压力上限 bar：210；转速范围 rpm：800–2500；系列重量 kg：14
基础型号：PFE-41070；实际排量 cm³/rev：69.9；工作压力上限 bar：210；转速范围 rpm：800–2500；系列重量 kg：14
基础型号：PFE-41085；实际排量 cm³/rev：85.3；工作压力上限 bar：210；转速范围 rpm：800–2000；系列重量 kg：14
基础型号：PFE-51090；实际排量 cm³/rev：90.0；工作压力上限 bar：210；转速范围 rpm：800–2200；系列重量 kg：25.5
基础型号：PFE-51110；实际排量 cm³/rev：109.6；工作压力上限 bar：210；转速范围 rpm：800–2200；系列重量 kg：25.5
基础型号：PFE-51129；实际排量 cm³/rev：129.2；工作压力上限 bar：210；转速范围 rpm：800–2200；系列重量 kg：25.5
基础型号：PFE-51150；实际排量 cm³/rev：150.2；工作压力上限 bar：210；转速范围 rpm：800–1800；系列重量 kg：25.5
PFE-31010的压力上限为160 bar；该表其余型号为210 bar。PFE-31044、PFE-41085、PFE-51150等大排量型号的转速上限低于同一系列中的部分小排量型号，不能只按系列名称填写转速。

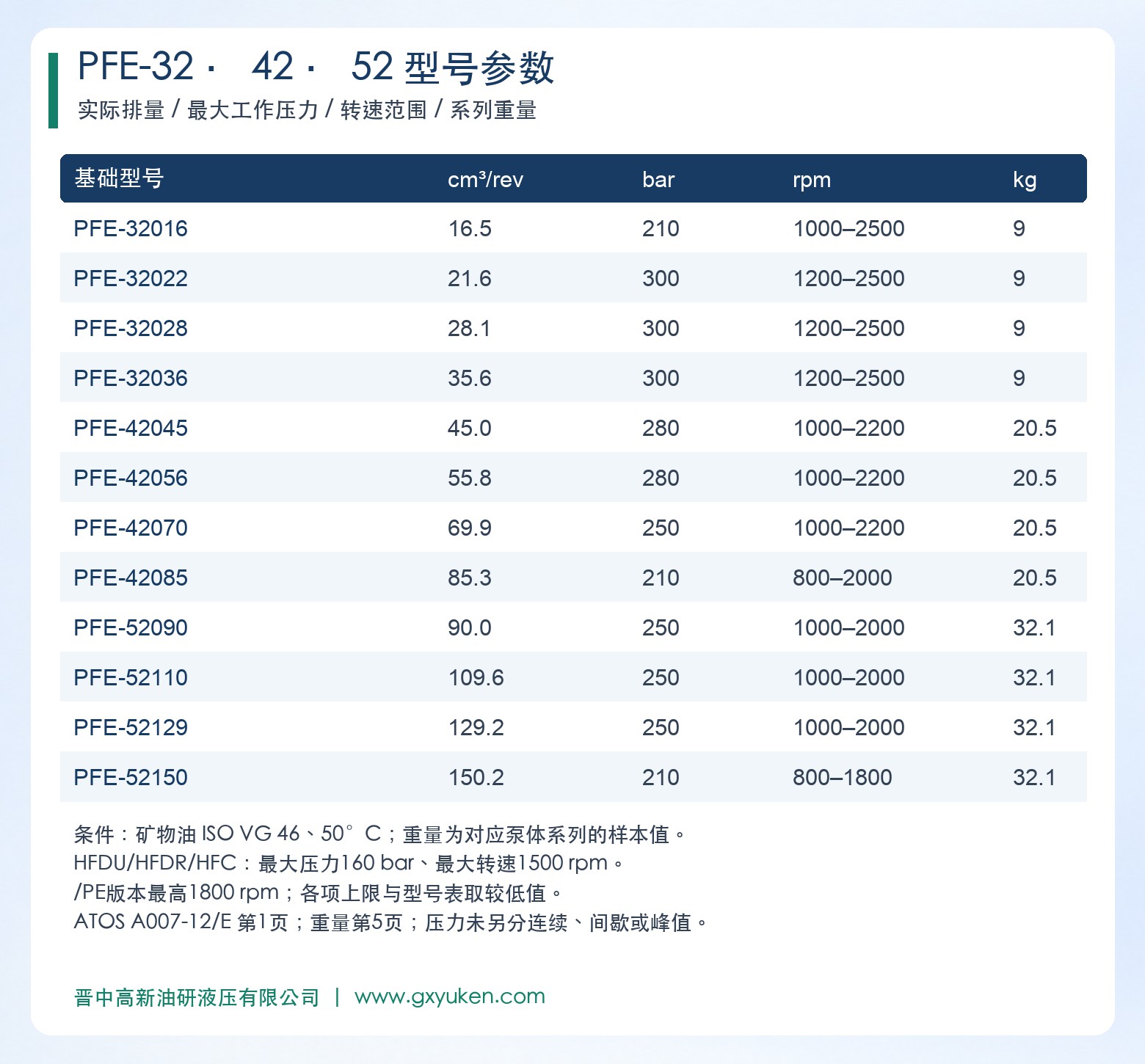

PFE-32、PFE-42、PFE-52
表3（原表完整转写）
基础型号：PFE-32016；实际排量 cm³/rev：16.5；工作压力上限 bar：210；转速范围 rpm：1000–2500；系列重量 kg：9
基础型号：PFE-32022；实际排量 cm³/rev：21.6；工作压力上限 bar：300；转速范围 rpm：1200–2500；系列重量 kg：9
基础型号：PFE-32028；实际排量 cm³/rev：28.1；工作压力上限 bar：300；转速范围 rpm：1200–2500；系列重量 kg：9
基础型号：PFE-32036；实际排量 cm³/rev：35.6；工作压力上限 bar：300；转速范围 rpm：1200–2500；系列重量 kg：9
基础型号：PFE-42045；实际排量 cm³/rev：45.0；工作压力上限 bar：280；转速范围 rpm：1000–2200；系列重量 kg：20.5
基础型号：PFE-42056；实际排量 cm³/rev：55.8；工作压力上限 bar：280；转速范围 rpm：1000–2200；系列重量 kg：20.5
基础型号：PFE-42070；实际排量 cm³/rev：69.9；工作压力上限 bar：250；转速范围 rpm：1000–2200；系列重量 kg：20.5
基础型号：PFE-42085；实际排量 cm³/rev：85.3；工作压力上限 bar：210；转速范围 rpm：800–2000；系列重量 kg：20.5
基础型号：PFE-52090；实际排量 cm³/rev：90.0；工作压力上限 bar：250；转速范围 rpm：1000–2000；系列重量 kg：32.1
基础型号：PFE-52110；实际排量 cm³/rev：109.6；工作压力上限 bar：250；转速范围 rpm：1000–2000；系列重量 kg：32.1
基础型号：PFE-52129；实际排量 cm³/rev：129.2；工作压力上限 bar：250；转速范围 rpm：1000–2000；系列重量 kg：32.1
基础型号：PFE-52150；实际排量 cm³/rev：150.2；工作压力上限 bar：210；转速范围 rpm：800–1800；系列重量 kg：32.1
PFE-32022、PFE-32028、PFE-32036为300 bar；PFE-42045、PFE-42056为280 bar；PFE-42070和PFE-52090、PFE-52110、PFE-52129为250 bar。PFE-32016、PFE-42085、PFE-52150仍为210 bar。压力和转速下限都要按具体型号核对。
介质限制： PFE使用HFDU、HFDR或HFC时，压力上限降为160 bar，转速上限为1500 rpm；/PE密封版本转速上限为1800 rpm。实际允许上限取介质或密封限制与该型号目录上限的较低值。介质及密封温度条件见后文。
参数依据：ATOS A005-18/E、A007-12/E第1页第2节；系列重量见各表第5页。

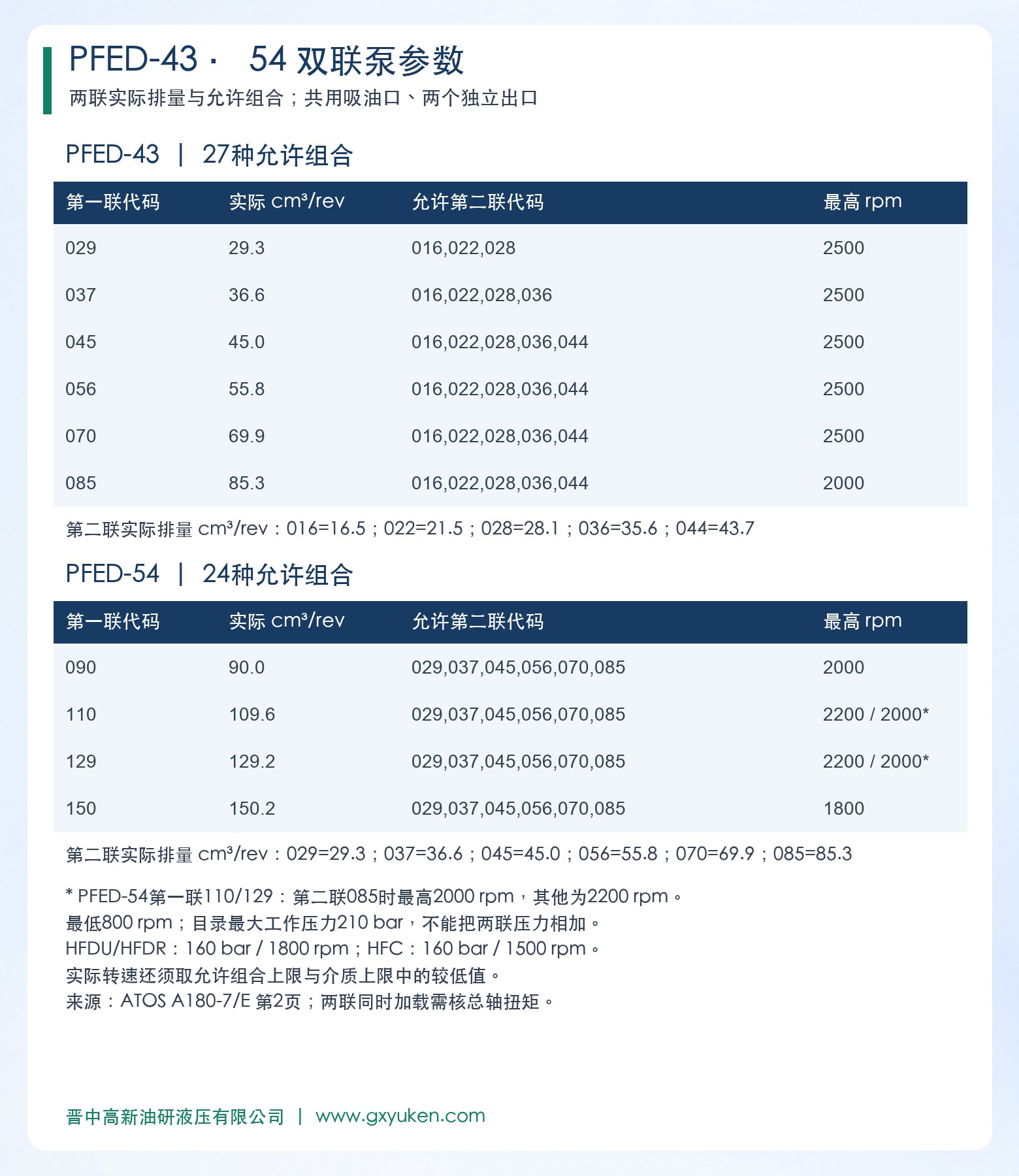

3. PFED双联泵：两联排量、允许组合与转速
PFED-43采用SAE B安装法兰，PFED-54采用SAE C安装法兰。T为本泵图中的公共吸油口，P1、P2分别为1联、第二联出油口；这里的T不能直接按其他回路图习惯理解为回油口。两联共用同一根驱动轴，转速相同，出口可以接不同回路。
PFED-43允许组合
表4（原表完整转写）
1联代码：029；1联实际排量 cm³/rev：29.3；允许第二联代码：016,022,028；转速上限 rpm：2500
1联代码：037；1联实际排量 cm³/rev：36.6；允许第二联代码：016,022,028,036；转速上限 rpm：2500
1联代码：045；1联实际排量 cm³/rev：45.0；允许第二联代码：016,022,028,036,044；转速上限 rpm：2500
1联代码：056；1联实际排量 cm³/rev：55.8；允许第二联代码：016,022,028,036,044；转速上限 rpm：2500
1联代码：070；1联实际排量 cm³/rev：69.9；允许第二联代码：016,022,028,036,044；转速上限 rpm：2500
1联代码：085；1联实际排量 cm³/rev：85.3；允许第二联代码：016,022,028,036,044；转速上限 rpm：2000
第二联代码与实际排量：016=16.5、022=21.5、028=28.1、036=35.6、044=43.7 cm³/rev。共27种允许组合；029不能任意配到036或044。
PFED-54允许组合
表5（原表完整转写）
1联代码：090；1联实际排量 cm³/rev：90.0；允许第二联代码：029,037,045,056,070,085；转速上限 rpm：2000
1联代码：110；1联实际排量 cm³/rev：109.6；允许第二联代码：029,037,045,056,070,085；转速上限 rpm：2200；配085为2000
1联代码：129；1联实际排量 cm³/rev：129.2；允许第二联代码：029,037,045,056,070,085；转速上限 rpm：2200；配085为2000
1联代码：150；1联实际排量 cm³/rev：150.2；允许第二联代码：029,037,045,056,070,085；转速上限 rpm：1800
第二联代码与实际排量：029=29.3、037=36.6、045=45.0、056=55.8、070=69.9、085=85.3 cm³/rev。共24种允许组合。
PFED目录转速下限为800 rpm，工作压力上限为210 bar。使用HFDU/HFDR时压力上限为160 bar、转速上限为1800 rpm；HFC时压力上限为160 bar、转速上限为1500 rpm；同样须与具体组合转速上限取较低值。这与PFE的阻燃介质转速限制不同，不应直接套用PFE表。
排量数值要按本系列的表读取： A180中PFED-43第二联022为21.5 cm³/rev；A005/A007中PFE单泵022为21.6 cm³/rev，本文保留各资料表原值。
参数依据：ATOS A180-7/E第2页第3节。基础组合不等于含轴型、旋向、口向、系列号及密封的完整订货号。
4. 排量、流量与两联负载怎样理解
理论流量计算式： Q理论=q×n÷1000 。q为排量（cm³/rev），n为转速（rpm），结果为L/min。这是计算值，不是实测流量；实际出口流量还受容积损失影响。
表6（原表完整转写）
示例：PFE-41045；排量：45.0 cm³/rev；转速：1450 rpm；计算理论流量：65.25 L/min
示例：PFE-31022；排量：21.6 cm³/rev；转速：1450 rpm；计算理论流量：31.32 L/min
示例：PFED-43045/0221联；排量：45.0 cm³/rev；转速：1450 rpm；计算理论流量：65.25 L/min
示例：同一PFED组合第二联；排量：21.5 cm³/rev；转速：1450 rpm；计算理论流量：31.175 L/min
PFED两路出口可以在各自回路中承担不同压力，是否同时高压运行，还取决于两联共同作用于轴上的总扭矩。原厂说明： 整泵轴扭矩=1联所需扭矩+第二联所需扭矩 。须依据各联的排量及各自出口压力核算，再与所选轴型允许值比较。不能用“两个出口各210 bar”推出“整泵420 bar”，也不能给所有组合写一个统一电机功率。
表7（原表完整转写）
PFED轴型代码：1；43驱动扭矩上限 Nm：250；54驱动扭矩上限 Nm：500
PFED轴型代码：2；43驱动扭矩上限 Nm：250；54驱动扭矩上限 Nm：500
PFED轴型代码：3；43驱动扭矩上限 Nm：400；54驱动扭矩上限 Nm：850
PFED轴型代码：5；43驱动扭矩上限 Nm：200；54驱动扭矩上限 Nm：450
PFED轴型代码：6；43驱动扭矩上限 Nm：400；54驱动扭矩上限 Nm：目录不列
PFED轴型代码：7；43驱动扭矩上限 Nm：400；54驱动扭矩上限 Nm：目录不列
轴型数值来自A180第5页。它们是驱动轴允许扭矩上限，不是压力值；联轴器还要能吸收功率峰值。具体电机功率应计入两联负载、效率和峰值裕量。
5. 外形安装图：法兰、止口、孔距及油口
以下为原厂样本中的外形与安装尺寸参考图，图内尺寸单位为mm；尺寸字母与原图对应。图纸保留视图、尺寸线、油口和公差，没有按产品照片重新绘制。核对旧泵时应同时看止口、孔距、轴端和口向；外观接近不代表能直接互换。

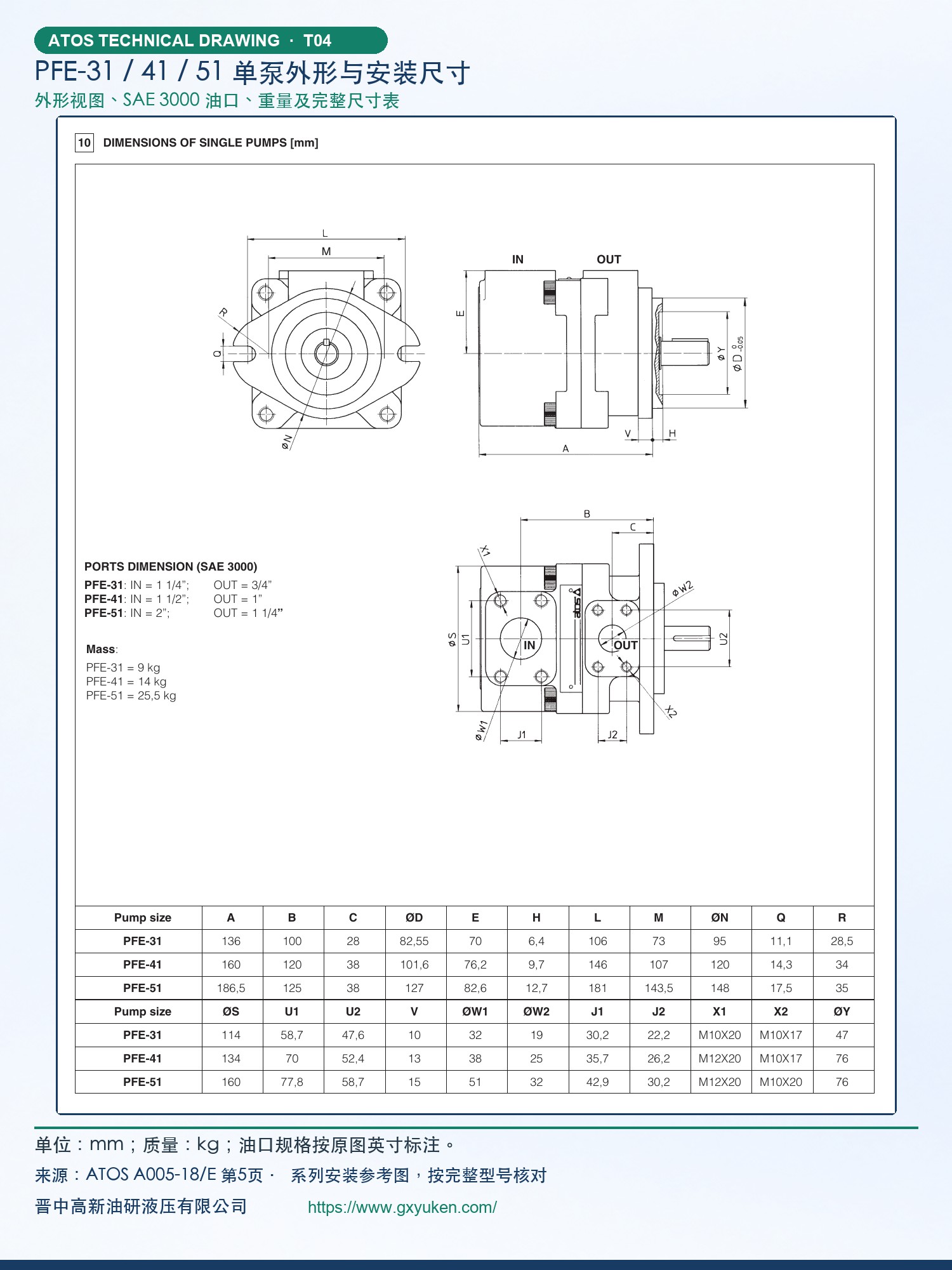

PFE-31、PFE-41、PFE-51单泵
表8（原表完整转写）
系列：PFE-31；止口公称直径 ØD mm：82.55；图中法兰参考尺寸 L mm：106；图中泵体参考尺寸 A mm：136；IN/OUT，SAE 3000法兰公称规格：1¼英寸 / ¾英寸；重量 kg：9
系列：PFE-41；止口公称直径 ØD mm：101.6；图中法兰参考尺寸 L mm：146；图中泵体参考尺寸 A mm：160；IN/OUT，SAE 3000法兰公称规格：1½英寸 / 1英寸；重量 kg：14
系列：PFE-51；止口公称直径 ØD mm：127；图中法兰参考尺寸 L mm：181；图中泵体参考尺寸 A mm：186.5；IN/OUT，SAE 3000法兰公称规格：2英寸 / 1¼英寸；重量 kg：25.5

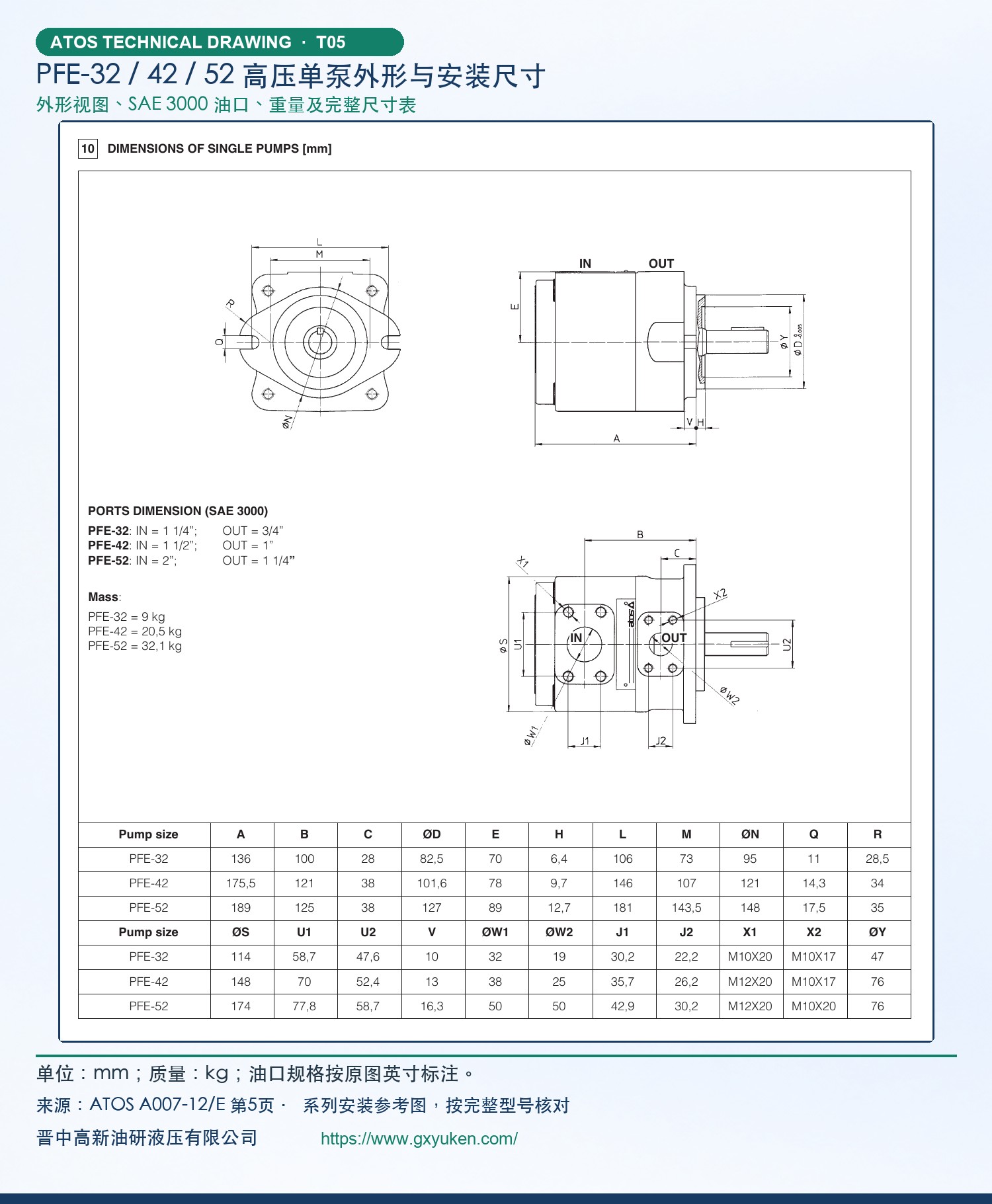

PFE-32、PFE-42、PFE-52单泵
表9（原表完整转写）
系列：PFE-32；止口公称直径 ØD mm：82.5；图中法兰参考尺寸 L mm：106；图中泵体参考尺寸 A mm：136；IN/OUT，SAE 3000法兰公称规格：1¼英寸 / ¾英寸；重量 kg：9
系列：PFE-42；止口公称直径 ØD mm：101.6；图中法兰参考尺寸 L mm：146；图中泵体参考尺寸 A mm：175.5；IN/OUT，SAE 3000法兰公称规格：1½英寸 / 1英寸；重量 kg：20.5
系列：PFE-52；止口公称直径 ØD mm：127；图中法兰参考尺寸 L mm：181；图中泵体参考尺寸 A mm：189；IN/OUT，SAE 3000法兰公称规格：2英寸 / 1¼英寸；重量 kg：32.1
PFE-41与PFE-42、PFE-51与PFE-52的部分壳体尺寸和重量不同。止口公称尺寸及公差按各自原图读取；不能把A005和A007尺寸混拼为一张图。上表英寸是法兰口公称规格，不是BSP/NPT螺纹。
本节PFE图为样本中的单泵安装图；带XA/XB等通轴选项的外形应另查对应通轴图，不使用本节尺寸替代。

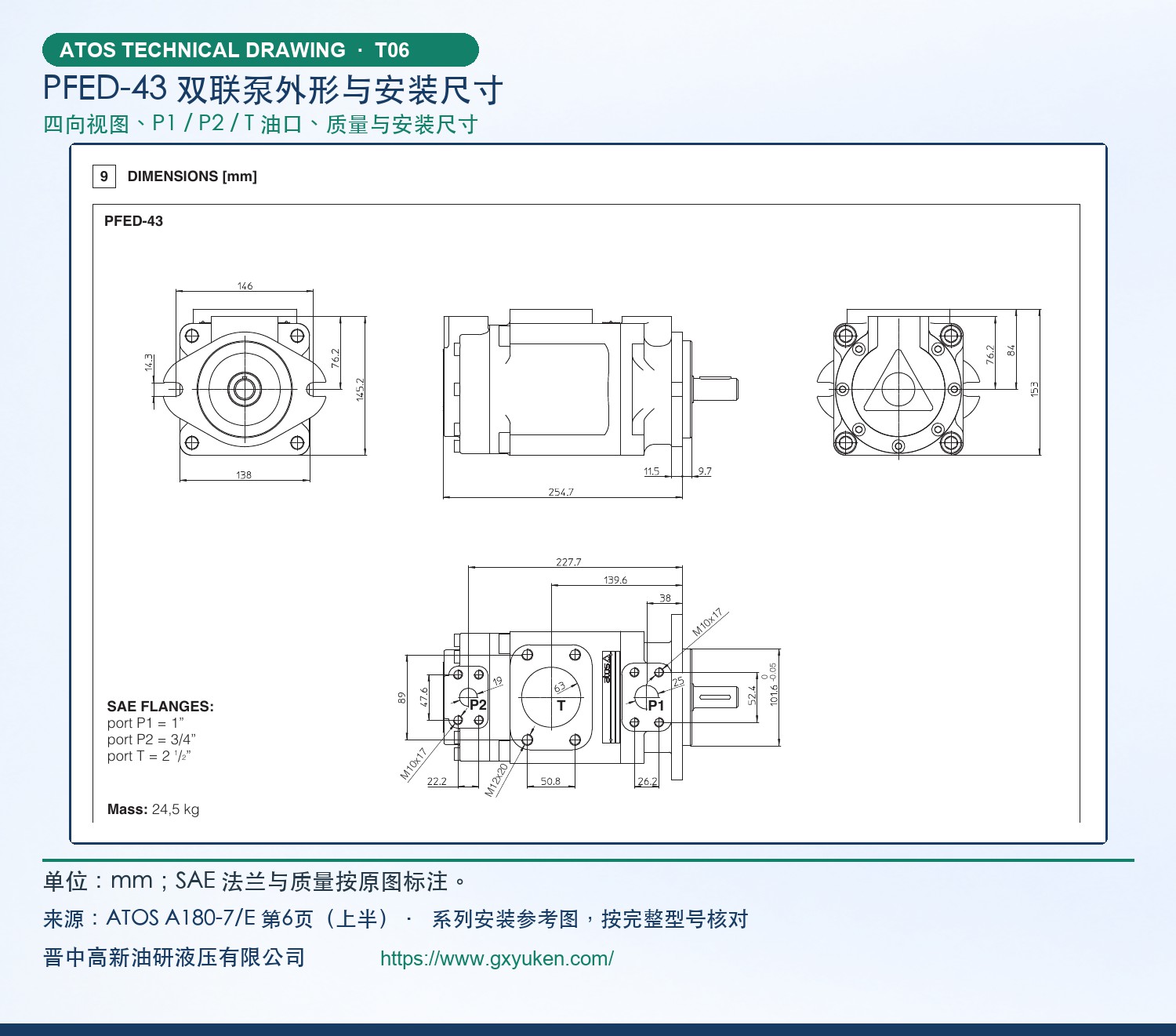

PFED-43双联泵
PFED-43：SAE B安装法兰；图中泵体参考长度254.7 mm，法兰参考尺寸146 mm，止口公称直径101.6 mm，重量24.5 kg。公共IN口T为2½英寸，P1为1英寸，P2为¾英寸，均为样本法兰口规格。

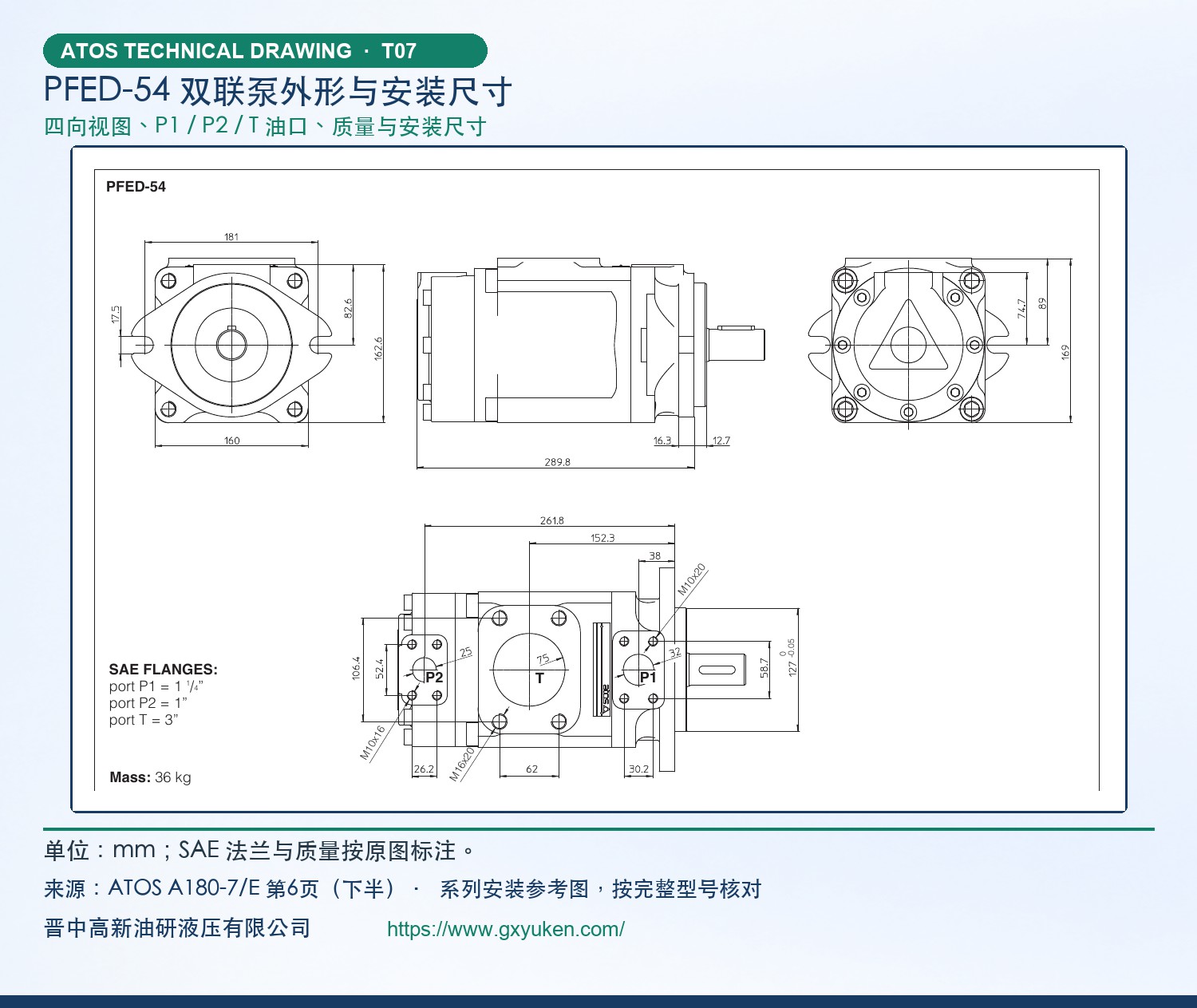

PFED-54双联泵
PFED-54：SAE C安装法兰；图中泵体参考长度289.8 mm，法兰参考尺寸181 mm，止口公称直径127 mm，重量36 kg。公共IN口T为3英寸，P1为1¼英寸，P2为1英寸。
PFED的254.7/289.8 mm为图中泵体参考长度，不含轴伸的全部外廓；实际布置空间还要加上所选轴伸、联轴器和管路空间。完整尺寸、公差、螺孔深度及视图以原图和具体订货配置为准。
图纸依据：A005-18/E、A007-12/E第5页，A180-7/E第6页；用于初步安装接口对照，不是制造放行图。
6. 轴端与油口方向：订货代码不能省略
基础型号与完整代码
以PFE-41045为例：PFE为系列，41为泵体尺寸，045为排量代码，其实际排量为45.0 cm³/rev。后续还需要轴型、旋向、口向、系列号和密封字段。只写PFE-41045，不能确认一台泵的全部接口配置。
PFED样本代码示例可拆成： PFED-43 045/022/1 D TA */* 。43为泵体尺寸，045/022为两联排量代码，1为轴型，D为旋向，TA为两联口向组合；星号是样本占位字段，不作为实物订货号。用于搜索的基础组合可写PFED-43045/022，斜线连接的是同一组合型号。
表10（原表完整转写）
字段：D / S；含义及核对方法：从驱动轴端看，D顺时针、S逆时针。PFED不可逆，不能靠调换电机方向替代旋向选型
字段：轴型1、2、3；含义及核对方法：圆柱键轴的不同执行；适用系列、轴径、键及轴伸必须按相应图核对
字段：轴型5、6、7；含义及核对方法：不同花键执行；尺寸、齿数、DP及多联安装位置按对应系列资料确认
字段：T、U、V、W；含义及核对方法：单泵进出油口的四种相对方位，按轴端视图读取
字段：PFED双字符口向；含义及核对方法：第1字符表示1联出口相对入口方位；第二字符O/A/B/C/D/E/F/G为第二联的8个位置，每档45°
字段：无密封后缀 / PE；含义及核对方法：NBR标准密封 / FKM密封选项；还须核对介质、温度及转速限制
字段：系列号、通轴选项；含义及核对方法：照抄铭牌；通轴的连接方式、后泵轴型和尺寸另按组合资料确认

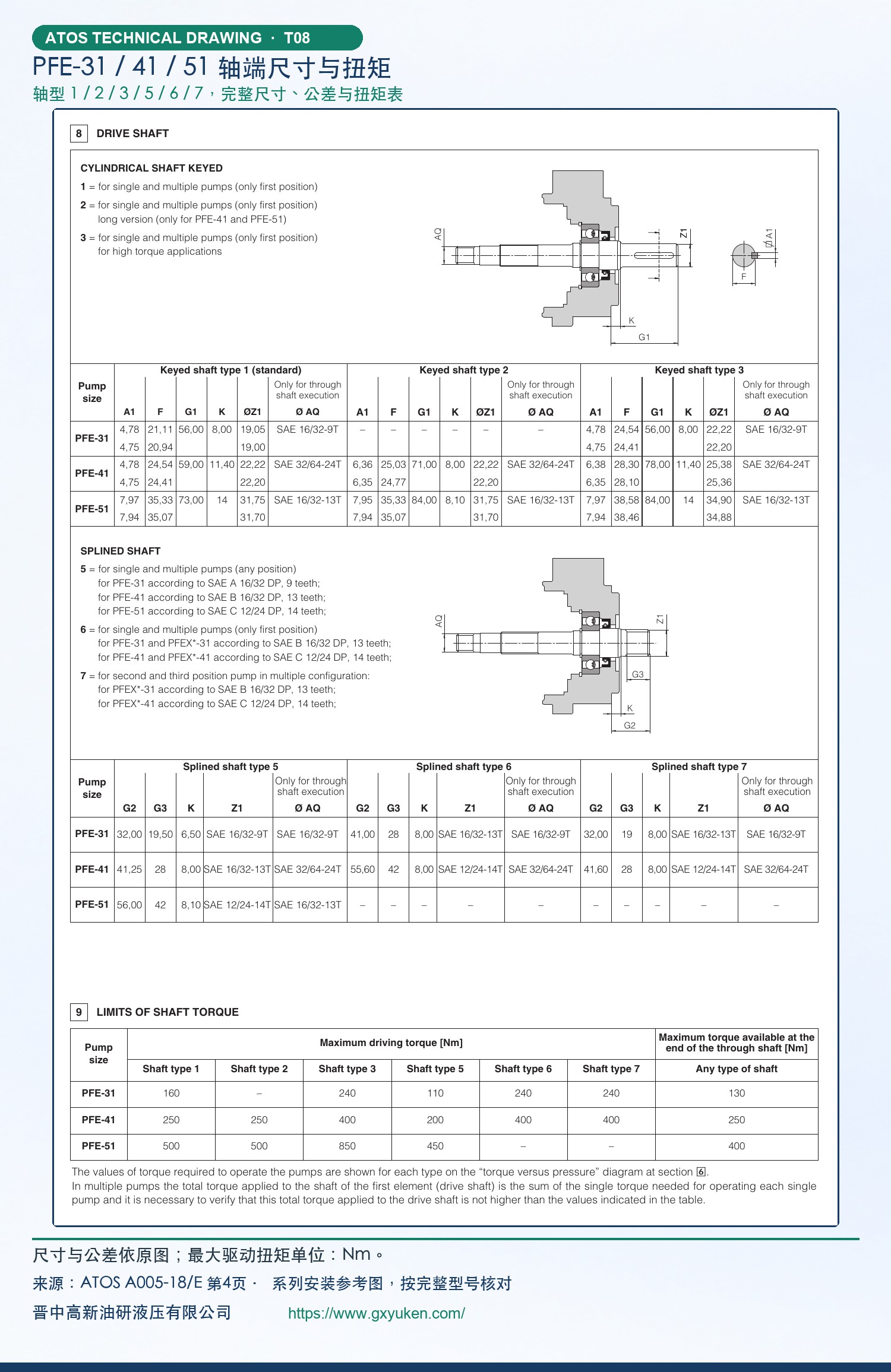

PFE-31/41/51轴端参考
轴型1的轴径公差：PFE-31为19.00–19.05 mm，PFE-41为22.20–22.22 mm，PFE-51为31.70–31.75 mm。对应轴伸G1为56、59、73 mm。该数值只用于图中轴型1，不能套用于轴型2、3或花键轴，也不能套到高压系列的全部轴型。

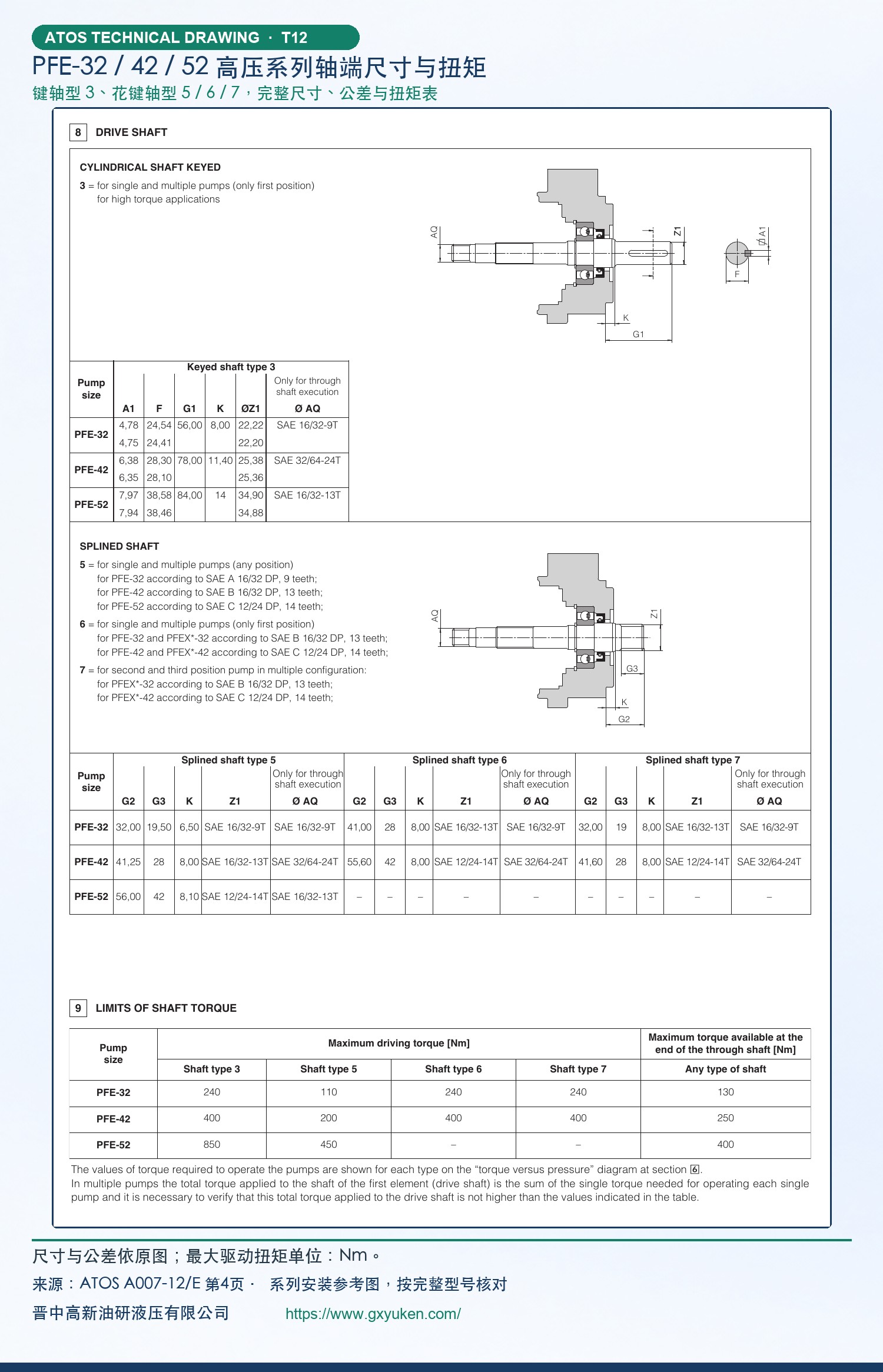

PFE-32/42/52高压系列轴端参考
高压系列的轴端图单独来自A007第4页，轴型和允许执行按A007第1、4页读取。不能因泵体尺寸相近，把A005的全部轴端选项直接赋给A007。

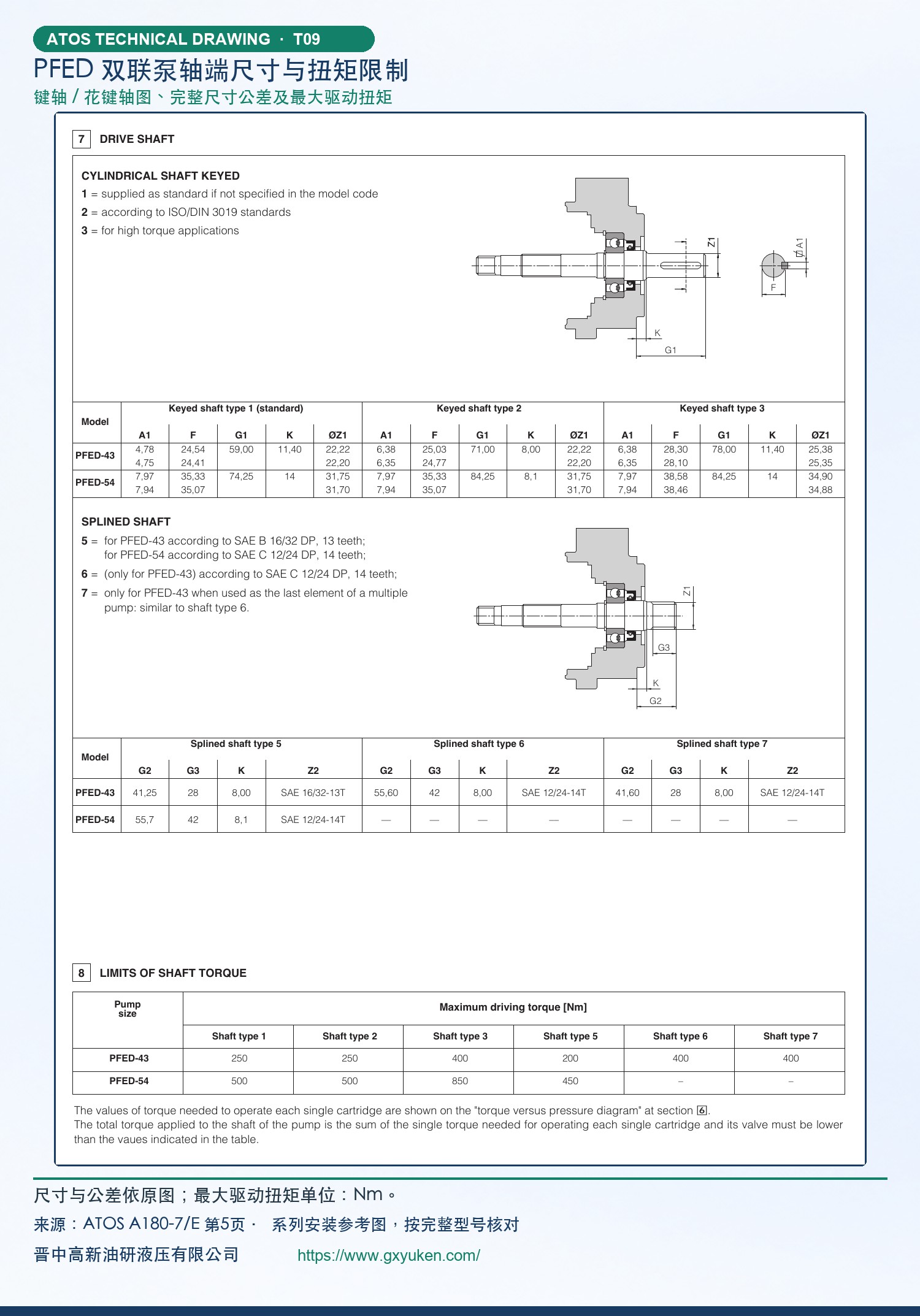

PFED-43/54轴端与扭矩表
PFED-43轴型1直径22.20–22.22 mm、轴伸59 mm；PFED-54轴型1直径31.70–31.75 mm、轴伸74.25 mm。轴径相同不代表轴伸、键槽及允许扭矩都相同。花键轴还须核对齿数与DP规格，具体尺寸在图中保留。

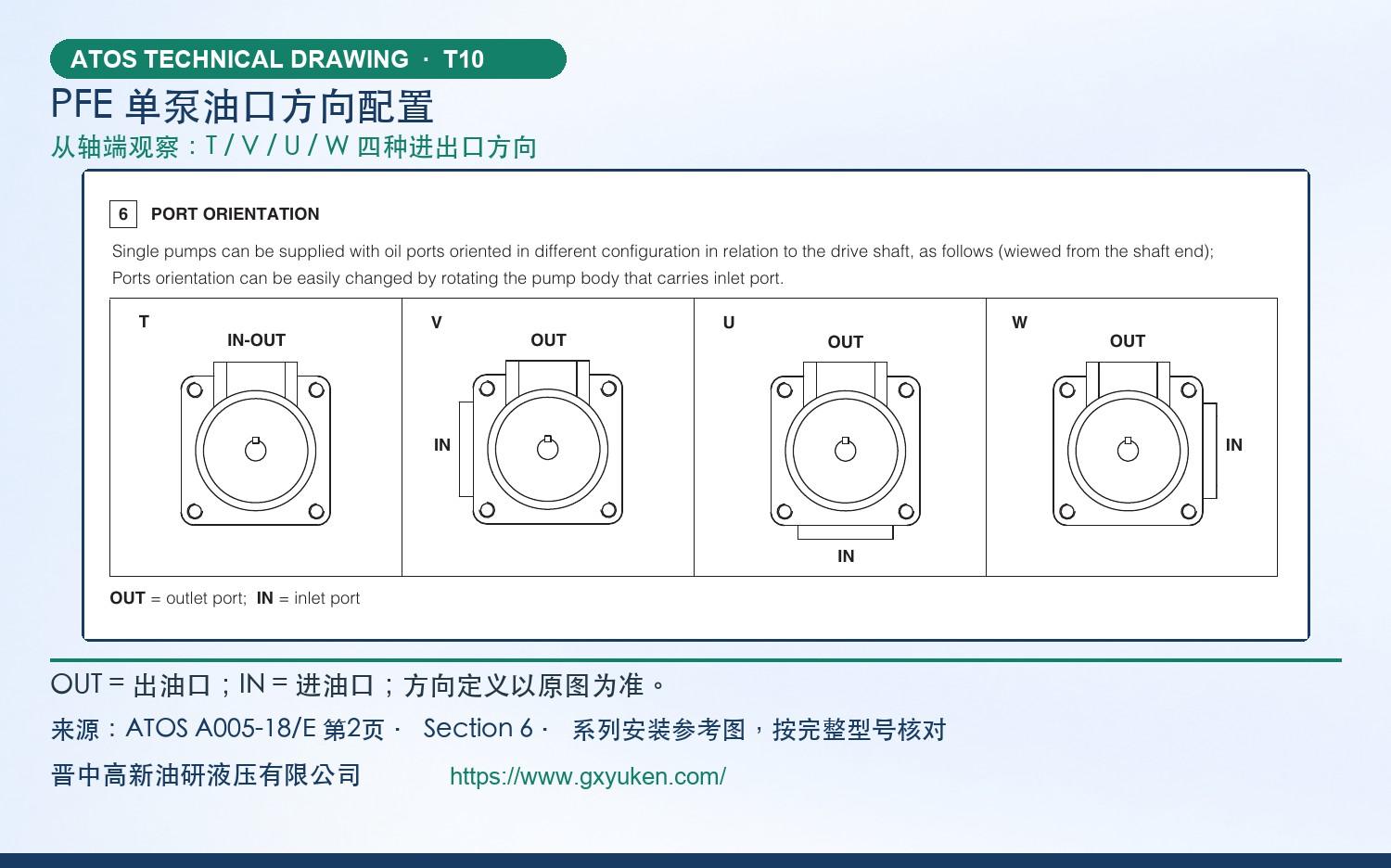

PFE单泵油口方位
图按轴端方向观察；IN为吸油口，OUT为出油口。T、V、U、W是不同相对方位。选择时应与原有吸油管、出油管的位置一起对照，避免仅看泵型号而忽略管路布置。

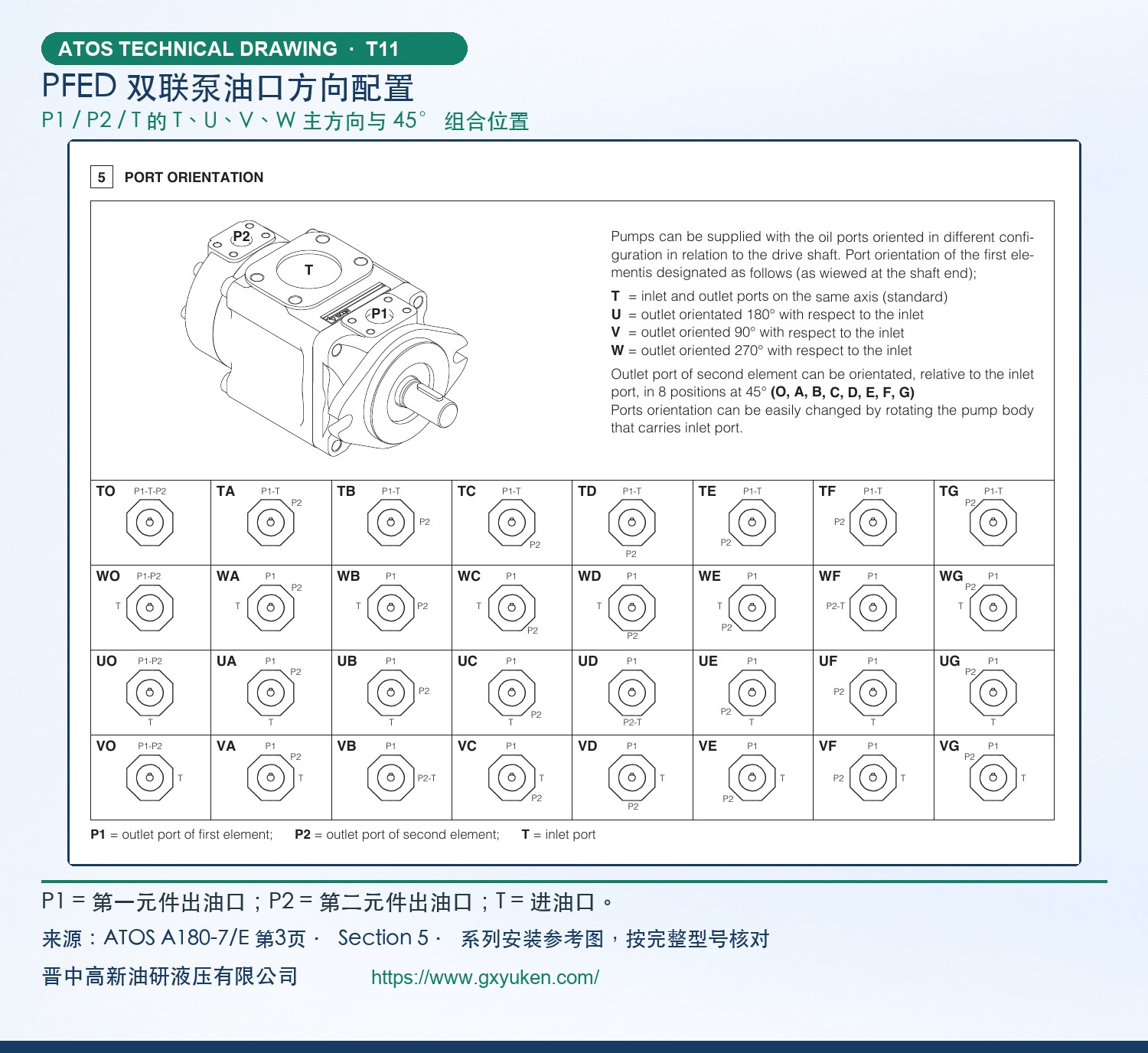

PFED双联油口方位
PFED1联出口相对入口的T/U/V/W位置与第二联O至G位置组合成口向代码。T为标准同轴方向，U为180°、V为90°、W为270°；第二联有8个45°间隔位置。必须按图中的观察方向读取，不能只看字符自行推测装机方位。
7. 工作介质、温度、黏度与清洁度
表11（原表完整转写）
项目：矿物油；样本条件：HL、HLP、HLPD、HVLP、HVLPD；NBR或FKM；实际含义：按DIN 51524分类选择，并核对密封与工况
项目：无水阻燃介质；样本条件：HFDU/HFDR，FKM；实际含义：需应用对应PFE/PFED压力与转速降额
项目：含水阻燃介质；样本条件：HFC，NBR；实际含义：需应用压力、转速及油温降额
项目：NBR推荐油温；样本条件：−25～+60°C；实际含义：HFC另为−20～+50°C
项目：FKM推荐油温；样本条件：−20～+80°C；实际含义：与/PE执行及介质要求一起核对
项目：环境温度；样本条件：−20～+80°C；实际含义：环境温度不等于油温范围
项目：推荐黏度；样本条件：10～100 mm²/s；实际含义：800 mm²/s是冷启动上限值，不能作为长期运行推荐黏度
项目：正常污染等级上限；样本条件：ISO 4406 21/19/16，NAS 1638级10；实际含义：是污染等级，不是过滤器“微米数”
项目：较长寿命清洁度参考；样本条件：ISO 4406 18/16/13，NAS 1638级8；实际含义：按系统污染控制条件落实
项目：推荐入口压力，n≤1800 rpm；样本条件：−0.15～+1.5 bar；实际含义：转速与吸油条件一起确认
项目：推荐入口压力，n>1800 rpm；样本条件：0～+1.5 bar；实际含义：更高转速不能沿用低速吸油下限
轴不得承受额外轴向或径向载荷，联轴器应能吸收功率峰值。检修与安装时，由具备相应能力的人员按具体泵配置和设备维护要求操作。更换油液或提高转速前，应重新确认密封、温度、入口压力及负载条件。
依据：A005/A007第2页，A180第2–3页。PFE阻燃介质转速上限为1500 rpm；PFED无水HFDU/HFDR转速上限为1800 rpm、HFC转速上限为1500 rpm，系列规则应分别读取。
8. 客户常问的几个问题
型号022就是22 cm³/rev吗？ 不是。单联PFE的022实际排量为21.6 cm³/rev；PFED-43第二联022在A180中列为21.5 cm³/rev。型号代码用于定位规格，计算流量应使用该资料表的实际排量。
PFE-42都能达到280 bar吗？ 不能。PFE-42045、PFE-42056为280 bar，PFE-42070为250 bar，PFE-42085为210 bar。转速下限也不同，应按具体行核对。
双联泵能否把两路流量合并？ PFED目录定义两个独立出口。实际系统是否合流、如何控制回路及同时负载，需要按设备回路设计确认，不能把结构定义当成任意合流方案。
旧泵只要排量相同就能换吗？ 还要看工作压力与转速、旋向、安装法兰、止口和孔距、轴端、油口规格与方向、密封与介质。先把这些接口和工况逐项对照，再确定具体供货配置。
为什么有参数表还要核对完整铭牌？ 基础型号确定泵体与排量，后续字段影响机械连接、旋向、管路及密封。本文安装图是系列参考，不能替代某台泵的完整订货配置。
9. 产品采购与配套服务
晋中高新油研液压有限公司面向液压元件采购、设备维护和液压系统配套需求，提供型号资料整理与采购沟通。您可以先说明需要整泵、泵芯或零件，并提供完整铭牌、旧泵全貌和接口照片；已有设备参数时，可一并提供转速、工作压力、介质和数量。我们根据具体对象确认配置及报价，您无需先把全部技术资料翻译成英文。
库存、交期、供货渠道、检验及质保条件按对应产品和实际报价确认。
资料整理：晋中高新油研液压有限公司。技术依据：ATOS A005-18/E、A007-12/E、A180-7/E；图内型号、尺寸及条件按注明的系列读取。
