在精密制造产线不断提速的今天，许多品质和工艺工程师正面临一个共同的困境：实验室里精度达标的测量设备，一到车间现场就“水土不服”——操作繁琐、效率低下、数据一致性难以保证。尤其是面对晶圆、微透镜阵列、PCB线路、精密结构件等需要批量全检的场景，传统接触式台阶仪或手动影像仪早已力不从心。如何在保证亚纳米级精度的同时，实现全自动、高通量的批量检测，成为衡量一家3D光学轮廓仪厂家核心能力的关键标尺。优可测（Atometrics）作为国产高端精密光学测量领域的代表性品牌，其光学轮廓仪AM-7000与AM-8000系列正是围绕这一核心诉求给出了自己的答案。

3D光学轮廓仪全自动测量能力，如何告别繁琐人工干预

从“手动找条纹”到“一键自动对焦调平”的体验革新

用过传统轮廓仪的人都知道，测量前的对焦和调平是最考验耐心和经验的环节。手动调节不仅耗时，而且高度依赖操作者的熟练度，不同人测量同一片晶圆，数据一致性往往难以保证。优可测AM-8000系列针对这一痛点，搭载了自动对焦与自动调平技术。设备可一键自动寻找工件、完成对焦和调平，将原本需要数分钟甚至更久的准备工作压缩到极短时间。根据产品资料，这一自动对焦功能带来的效率提升可达8倍。对于需要频繁切换样品、多批次测量的研发和品质部门而言，这意味着工程师可以将精力从重复劳动中释放出来，专注于数据分析和工艺改进。

4自由度直驱电控平台与多点位Mapping测量

全自动测量不仅仅是“对焦调平”这一步。在半导体封装、精密光学等领域，经常需要对整片晶圆或大面积工件进行多点位、矩阵式的Mapping测量。AM-8000系列配备了4自由度直驱电控平台，可选配旋转平台，XY轴测量范围最高可达300×300mm，支持自由模式、矩阵模式等多种点位测量设定。用户只需在软件中预设好测量区域和点位，设备即可自动完成逐点扫描、数据采集和报告生成。配合平台行程提升3倍、定位精度提升50%的硬件升级，全自动测量真正从概念落到了产线实处。





批量检测效率与精度如何兼得，光学轮廓仪厂家的核心技术较量

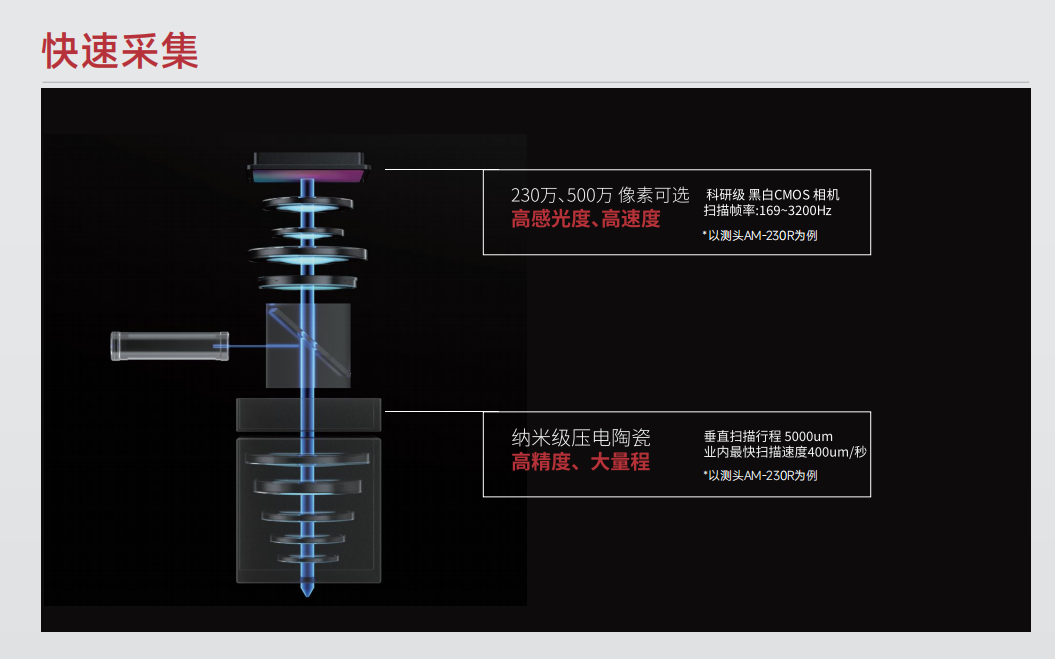

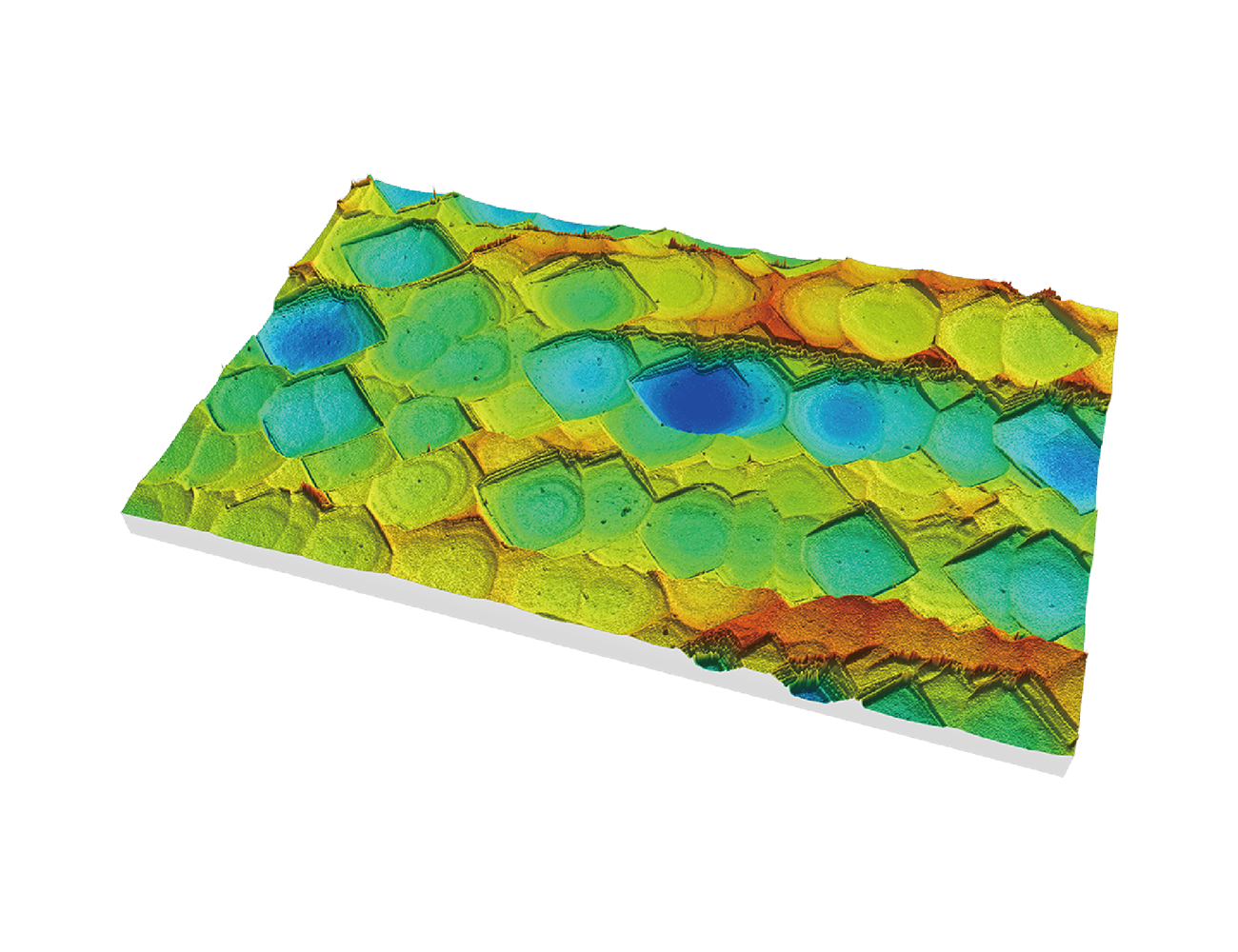

SST+GAT算法加持，500万点云瞬间采集

批量检测的核心矛盾在于：精度要求越高，单次扫描时间往往越长。优可测AM-7000和AM-8000系列搭载了SST（像素融合）与GAT（GPU加速技术）算法。SST技术通过亚采样方式提升数据处理效率，而GAT技术则利用GPU进行超大规模并行数据处理，拥有超过3000个核心和超过10万亿次/秒的浮点运算能力。在这两项算法的配合下，设备可瞬间完成最高500万点云采集，最高扫描速度达到400μm/秒，相机帧率最高3200Hz。反映在实际检测中，单位时间内的扫描数量相比同类产品有显著提升，平均扫描时间大幅缩短。

从离线抽检到在线全检的跨越

对于半导体封装基板、晶圆、精密光学镜片等大批量生产场景，抽检早已无法满足品质管控需求。优可测光学轮廓仪支持循环测量与批量报告导出功能，可对样品进行重复测试扫描，验证测量稳定性和一致性。在AM-8000系列的软件中，用户可设置循环次数（最高50次），系统自动保存每次分析文件和CSV数据，并支持PDF/CSV格式的批量报告一键生成。这意味着单台设备即可承担过去需要多台仪器、多名操作员完成的检测任务。配合自动化产线集成能力，光学轮廓仪从实验室离线设备升级为在线全检的关键节点。

精度是底线，亚纳米级测量如何保障数据可信度

0.03nm最高精度与0.002nm RMS重复性

无论自动化程度多高，测量设备的根本仍然是数据质量。优可测AM-7000与AM-8000系列的最高精度可达0.03nm，RMS重复性可达0.002nm。这一精度水平使得设备能够应对超光滑镜面、晶圆抛光面、微透镜阵列等对表面形貌极其敏感的样品。在精密光学行业，微透镜曲率半径和三维形貌的测量直接影响成像效果；在半导体行业，晶圆粗糙度和蚀刻深度的纳米级偏差可能导致芯片性能失效。亚纳米级精度与全球标准合规性（支持ISO 25178、ISO 4287等），确保了测量数据精准可追溯，满足高端制造质检需求。

非接触测量与全反射率适配

与传统接触式台阶仪、粗糙度仪不同，光学轮廓仪采用光学扫描的非接触模式，无物理接触，不会损伤工件表面。这一特性对于软质材料、高透明样品、精密光学镜片尤为重要。AM系列可适配反射率低至0.02%的高透明样品，搭配高感光传感器和弱光提取算法，即便是玻璃基板、透明薄膜等难测样品也能轻松采集信息和测量。同时，光滑面角度特性最高可达53°，局部剖面倾角可达90°，覆盖了大多数精密器件的测量需求。





哪些行业正在用光学轮廓仪替代传统台阶仪和粗糙度仪

半导体与先进封装

在半导体制造中，晶圆粗糙度、蚀刻凹槽深度、TSV硅通孔共面度、BGA焊球三维形貌等都是关键质控参数。优可测光学轮廓仪可对晶圆表面进行亚纳米级粗糙度测量，符合ISO 25178标准。在先进封装环节，设备可测量铜柱、RDL、UBM、bump等结构的高度、粗糙度、线宽线距，帮助客户管控封装工艺良率。相较于传统台阶仪只能获取线粗糙度，光学轮廓仪以“面”的形式获取三维形貌，信息量更丰富，更能反映真实表面状态。

精密光学与3C电子

精密光学领域是光学轮廓仪的传统优势战场。微透镜阵列的曲率半径、柱面镜的二维轮廓、非球面镜的K值计算、光学镜片的表面粗糙度，都依赖高精度三维形貌测量。在3C电子行业，手机盖板玻璃的划伤深度、潜望镜模组的平面度、PCB线路尺寸和台阶高度等，同样需要批量、快速的检测手段。优可测AM-8000系列凭借自动对焦调平和大行程平台，可适配从微小镜片到较大尺寸盖板玻璃的多类型样品。





新能源与材料科学

新能源领域，铜箔铝箔的表面粗糙度直接影响锂电池活性物质附着力和界面接触电阻；光伏栅线的高度和形貌影响光电转换效率。材料科学中，摩擦磨损后的磨痕体积、腐蚀坑深度、涂层台阶膜厚等，都是评估材料性能的重要依据。光学轮廓仪凭借非接触、高精度、多维度分析的特性，正在逐步替代传统接触式轮廓仪和粗糙度仪，成为这些领域的主流测量工具。

总结

回到最初的问题：3D光学轮廓仪厂家哪家在全自动测量和批量检测上做得最好？答案并非一个简单的品牌名称，而是要看这家厂家的设备能否在真实产线场景中，同时满足精度、效率、稳定性和易用性四个维度的严苛要求。优可测光学轮廓仪AM-7000与AM-8000系列，以亚纳米级精度为基础，通过SST+GAT算法、自动对焦调平、4自由度电控平台和批量报告导出等功能，给出了国产高端精密测量设备在全自动与批量检测方向上的可行路径。从半导体到精密光学，从3C电子到新能源，这套方案正在帮助越来越多的制造企业将质检环节从“成本中心”转化为“数据资产”。
