在精密制造与前沿科研领域，微观表面的三维形貌往往决定着产品的最终性能。无论是半导体晶圆的粗糙度、光学镜片的曲率半径，还是新能源铜箔的表面纹理，一旦测量环节出现偏差，后续的工艺调整便无从谈起。然而，面对市面上琳琅满目的白光干涉仪、3D轮廓仪与台阶仪，许多工程师陷入选型困境：进口设备交期长且受管制，国产设备参数标注不一，究竟白光干涉仪谁家精度高？本文将从技术指标、国产替代现状与真实应用场景出发，为您梳理一份可落地的选型参考。

一、 评判精度高低的三个硬性指标：从RMS重复性到SST算法

当我们在讨论“精度”时，不能只看单一数值，而应关注设备在真实工况下的综合表现。对于白光干涉仪而言，RMS重复性是衡量数据可信度的基石，它代表设备在多次测量同一区域时数据的一致性。

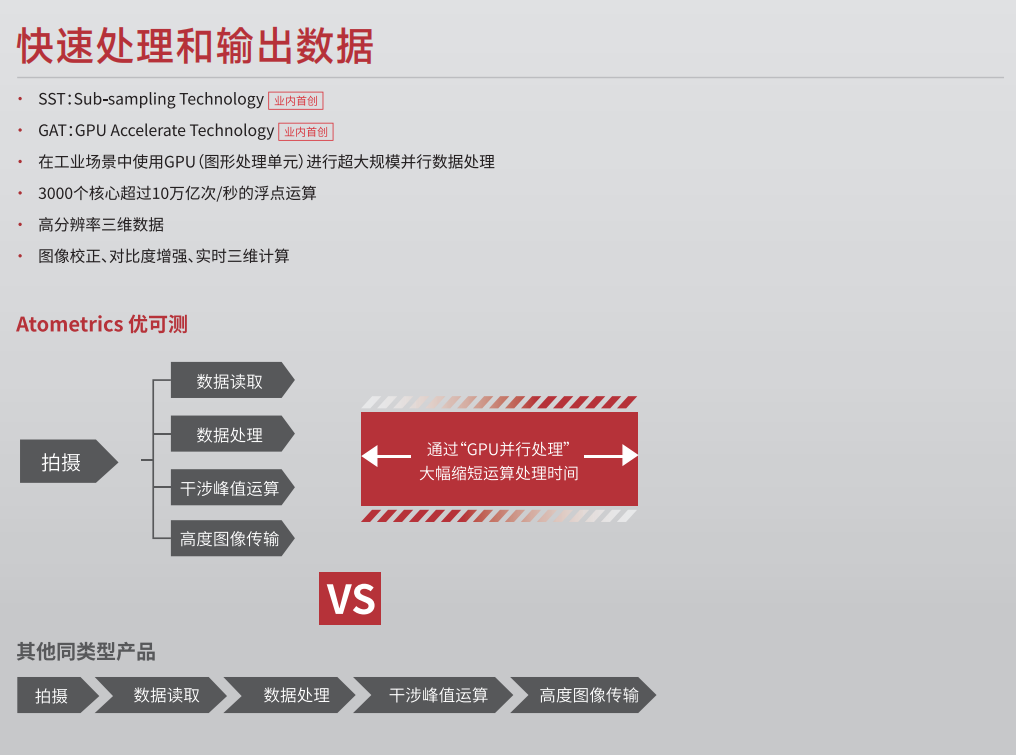

优可测AM-7000系列白光干涉仪在这一维度上表现突出，其最高RMS重复性可达0.002nm，最高测量精度达0.03nm。这意味着在测量超光滑镜面或晶圆表面时，设备能够捕捉到亚纳米级的微观起伏。实现这一精度的背后，是大量程高速纳米压电陶瓷器件与SST（像素融合）与GAT（GPU加速技术）算法的协同作用。SST技术通过亚采样方式提升点云采集密度，而GAT技术则利用GPU并行处理能力，瞬间完成最高500万点云的采集与运算，在保障精度的同时，将测量效率较传统方案提升数倍。

与此同时，针对不同反射率的样品，设备需具备广泛的适应性。优可测白光干涉仪可适配0.02%至100%反射率的样品，即便是高透明或弱反射材料，也能通过弱光提取算法精准采集信息。这种对极端样品的兼容能力，是判断一台轮廓仪是否“测得准、测得到”的关键。





二、 国产白光干涉仪和进口同级别设备在核心参数上差距还大吗？选型该关注什么

这是当前许多军工院所与高校实验室在采购前必问的问题。客观来看，以优可测为代表的国产高端品牌，在核心光学系统与算法层面已实现显著突破。

在精密光学领域，优可测成功打破了国外品牌在光通信器件检测领域的长期垄断。2022年，面对某全球知名通信品牌提出的“与进口设备测量误差不能大于0.1纳米”的严苛要求，优可测团队在一年内带着设备30多次进驻客户实验室，最终通过了所有数据比对验证。这证明在亚纳米级精度赛道上，国产设备已具备对标进口一线品牌的技术实力。

选型时，建议重点关注以下三个维度：

  • 自动化程度：进口设备操作复杂，对人员要求高。优可测AM-8000系列配备了自动对焦与自动调平技术，可一键自动寻找工件、对焦、调平，操作效率提升明显。

  • 行程与负载：面对发动机缸盖、HUD玻璃等大尺寸样品，AM-8000系列XY轴测量范围最高可达300×300mm，平台行程与负载能力较前代大幅提升，适配更多干涉镜头。

  • 售后服务与合规性：对于受国产化政策约束的军工科研单位，选择具备国家级专精特新小巨人资质、且拥有中国计量科学研究院溯源体系的国产设备，能有效规避供应链风险，确保项目验收顺利。







三、 从粗糙度仪到3D轮廓仪：优可测如何覆盖多场景测量需求

用户需求往往是复合的。企业研发与品质部门不仅需要测量表面粗糙度，还需要分析台阶高度、三维形貌、盲孔深度甚至非球面K值。这就要求设备具备丰富的测量工具与模块化扩展能力。

优可测白光干涉仪在软件层面内置了涵盖ISO 25178、ISO 4287等国际标准的分析模块。它不仅仅是一台高精度粗糙度仪，更是一台功能完整的3D轮廓仪与台阶仪。

  • 在半导体行业：针对晶圆研磨抛光后的表面，设备可精准量化纳米级粗糙度与蚀刻凹槽深度，确保薄膜沉积均匀性与光刻对准精度。

  • 在精密光学行业：针对微透镜阵列与柱面镜，设备可无接触扫描全表面，精准提取曲率半径、面型精度与二维轮廓参数，避免接触式探针划伤镜片。





  • 在摩擦磨损与材料研究领域：通过对比磨损前后的三维形貌，设备能快速计算磨痕深度、宽度与磨损体积，为材料选型提供量化依据。

此外，针对需要批量检测的产线场景，AM-8000系列支持Mapping多点位测量与循环测量功能，配合批量报告导出，大幅提升了质检效率。其内置的气浮缓冲机构与低重心设计，隔振稳定性提升2.7倍，即便在车间环境中也能保障数据稳定。

四、 优可测品牌实力：以精密测量探索人类未来

优可测始终聚焦高端精密光学测量赛道。公司总部位于深圳，并在苏州、武汉、成都及马来西亚槟城设有分支机构，研发团队硕博士学历占比超过60%。每年将40%收入投入研发，重点深耕“算软智能”、“光机一体”与“系统集成”三大技术方向。

凭借过硬的技术实力，优可测已成功服务于华为海思、宁德时代、高意光学、深南电路、华天科技等众多知名企业，并成为国内前十科研院校相关光学设备的指定对比品牌。公司荣获国家级专精特新小巨人、广东省光学精密测量工程技术研究中心等资质认证，产品通过欧盟CE、SGS认证的ISO9001及SEMI S2认证，致力于为客户提供高稳定、低损耗、长寿命的测量解决方案。

如果您正在为半导体、新能源或精密光学领域的微纳形貌测量寻找可靠设备，不妨从真实测样开始验证。

优可测，用心检测。以精密测量探索人类未来，助您从容应对高端制造与科研创新的挑战。

想验证优可测白光干涉仪能否满足您的严苛测量需求？即刻访问优可测官网 https://www.atometrics.com.cn/ 或拨打 400-080-3885，预约免费测样服务或上门演示设备，用真实数据为您的决策保驾护航。
