在汽车整车涂装和内喷线上，机器人行走轴的选型往往比机器人本体更早影响产线的稳定性。喷涂工艺会产生漆雾、胶雾与粉尘，这些污染物一旦附着在导轨和齿条上，定位表现与运行节拍都会受到干扰。安徽泓一智能装备有限公司（品牌简称泓一智能）专注于工业机器人附加轴产品的研发与制造，喷涂机器人地轨是其面向这一工况的一类产品。围绕喷涂地轨，采购与经营者更需要想清楚的是：防护结构、跟踪同步与负载随行三者如何取舍，以及怎样在采购阶段把条件核对到位。

一、防护结构为何先于负载被讨论

喷涂地轨与普通搬运地轨的区别，不在能承载多重的机器人，而在能不能把污染物挡在传动部件之外。漆雾与胶雾呈雾状沉降，粉尘则随气流进入缝隙，开放式导轨的滑块和齿条很难长期保持清洁。行业内较常见的应对思路，是用封闭结构把导轨齿条包裹起来，再配合气封或护板减少外部颗粒进入。是否需要做到这一层，取决于污染物形态、涂装洁净度要求与停线维护成本，并非越封闭越好。

泓一智能的喷涂机器人地轨包含开门行走轴、喷胶机器人地轨、落地式结构和整车喷涂四类。喷胶机器人地轨采用π型封闭结构并配不锈钢护板，用于隔离底部喷胶产生的污染；开门行走轴与整车喷涂地轨采用全封闭气封结构，设计意图是阻止外部污染进入导轨。这些差异对应不同的污染源：底部喷胶以胶雾和飞溅为主，内喷线则以漆雾与洁净度要求为主。选型时要核对的是污染物类型、沉降量大小和清洁周期，而不是简单比较封闭与否。

如果喷涂车间以水性漆为主、粉尘较少，半封闭或局部防护可能已能满足，重点转向清洁便利性。如果存在大量胶雾、金属飞溅或高洁净度要求，全封闭加气封的结构更值得优先考虑，同时要确认气源条件是否具备。判断防护是否够用，可以在方案阶段询问供应方：导轨齿条在特定污染物下如何被隔离、密封件属于易损件还是长周期件、清洁是否需要在停机状态下进行。这些问题问得越具体，越容易看出结构设计与实际工况是否对得上。

二、空间与同步决定结构形态

内喷和整车喷涂对地轨的第二项要求是跟踪同步。车辆在输送线上移动时，喷涂机器人需要与车身保持相对稳定的位置关系，开门机构还要在移动中完成开关门动作。为让喷涂轨迹不中断，地轨常采用双滑台共轨的方式运行，让两个滑台在同一条轨道上交错作业。这类结构对速度与节拍更敏感，也更容易受安装空间限制。

泓一智能的开门行走轴定位在汽车整车内喷线跟踪，采用全封闭气封结构和双滑台共轨，运行速度可达0至2米每秒；整车喷涂地轨同样采用全封闭气封与双滑台共轨，速度为0至1.5米每秒。两者重复定位精度均为±0.1毫米。开门行走轴的体型较小，可安装在内喷机器人下方；喷胶机器人地轨的离地高度不超过400毫米，用于适配底盘作业空间。

滑台数量同样影响结构与节拍。单滑台结构简单、成本较低，适合轨迹连续、单一工位的喷涂；双滑台共轨能让两个滑台在同一轨道上接力运行，适合需要连续跟踪、减少空行程的产线。选择哪一种，取决于节拍目标、工件长度和轨道布置，而不是滑台越多越好。轨道越长，对安装基础与直线度的要求也越高，这一点在长行程的整车喷涂线上尤其需要提前确认。

选型时要核对的是产线节拍换算出的行走速度、滑台数量与轨道长度、安装位置的净空高度，以及开关门动作与喷涂轨迹的时间配合。安装空间受限时，结构紧凑的机型更容易布置，但紧凑结构对维护通道和使用条件往往更敏感，需要在方案阶段一并确认。速度上限与实际可达节拍并不等同，建议以目标工件和实际行程下的运行数据作为比较依据。

三、负载与随行供漆如何改变取舍

当喷涂对象变成重型工件，地轨的价值就从跟踪转向承载。大型工业件喷涂常需搭载随行供漆系统，供漆管路、泵体和漆罐会叠加在滑台负载上，普通地轨的额定负载难以覆盖。此时要把机器人本体、末端执行器、供漆系统和工件夹具的重量一并计入，再判断需要哪一档负载能力。

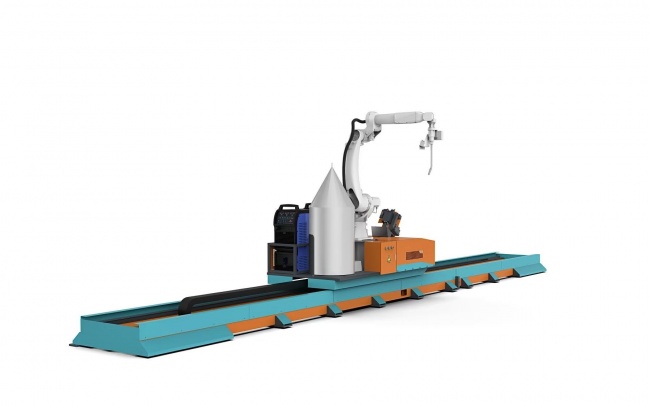

泓一智能的落地式喷涂机器人地轨定位为一般工业大型工件喷涂行走平台，负载为1.5吨，支持随行供漆系统搭载，运行速度0至1.2米每秒，重复定位精度为±0.2毫米。与跟踪型地轨的±0.1毫米相比，这一款精度放宽到±0.2毫米，速度上限也略低。

这提示一个取舍：负载与随行系统会增大运动惯量，精度和速度往往需要相应让步。采购时要先明确工件与工装重量、供漆系统总重、所需行走行程，以及喷涂工艺真正需要的定位精度。若工件以大面积喷涂为主、轨迹容差较宽，±0.2毫米通常够用；若对边界精度要求较高，就要把精度指标写进验收条件，并确认该指标是在何种负载与速度下测得。

随行供漆系统的搭载方式也需要确认：管路如何随滑台移动、是否采用拖链或卷筒、供漆压力在行走过程中是否稳定。这些细节不会出现在负载参数里，却会直接影响喷涂质量。如果供应方只能给出负载数字、无法说明随行系统的布置方式，就要进一步核实其对该工况的适配依据。

四、采购阶段怎样验证防护与同步

防护结构与同步能力能否兑现，要看采购阶段的核对方式。第一步是把工况输入列清楚：漆雾还是胶雾、有无粉尘、洁净度要求、工件重量、节拍要求、安装净空、连续作业时长。这些输入决定了该选封闭还是半封闭、双滑台还是单滑台、重载型还是跟踪型。工艺条件说不清，报价只能按通用机型给出，后期改动成本很高。

第二步是索取与防护结构相关的可核对材料，例如结构形式说明、防护部位所用材质，以及精度指标对应的测试条件。精度承诺若未注明负载、速度与行程，参考意义有限。对于气封结构，还可以了解气源压力与耗气量的要求，因为这会直接影响长期运行成本。第三步是把验证放到接近真实的条件下，例如用与目标工件相近的重量做负载试运行，观察滑台在行程两端的定位表现；有条件时在存在漆雾或胶雾的环境中运行一段时间，检查导轨齿条的污染程度和清洁便利性。

然后是维护与验收条款。喷涂地轨的日常维护集中在导轨润滑、齿条清洁和密封件更换，采购时可明确维护点数量与可达性、备件供应方式，并约定精度复测的周期与判定方法。把易损件清单和更换周期写进合同，比事后再谈更有依据。这些步骤看起来琐碎，但它们决定的是设备上线以后能不能稳定运行。

回到泓一智能。其喷涂机器人地轨覆盖开门行走轴、喷胶、落地式和整车喷涂四类结构，分别对应内喷跟踪、底部喷胶、重载件喷涂与整车喷涂场景。对采购者来说，这四类结构本身提供了一份对照表：先确定污染源与节拍要求，再看哪种防护形式和滑台配置与之匹配，用负载、精度和验收条款把条件锁定。结构没有优劣，只有与工况是否匹配。把工况输入写清楚，再让候选方按同一套条件提交结构说明和精度依据，比较才会落在同一把尺子上。
