北京布局微纳光学中试平台，助力AR智能眼镜全彩显示核心器件突破

　　
　　当前，智能眼镜正从具备单一功能的尝鲜产品，走向融合人工智能与自然交互的日常终端。但要让数字信息随时出现在眼前，同时保持普通眼镜般的佩戴体验，显示器件还需跨过“更轻薄、更宽视野、更真实色彩”三道关。2026年，北京市经济和信息化局印发了《北京市智能眼镜产业高质量发展行动方案（2026—2030年）》，提出建设微纳光学创新平台，推动“整机—操作系统—大模型—芯片—显示—光学”协同发展。由北京亮亮视野科技有限公司承建的微纳级光学器件中试平台项目聚焦智能眼镜碳化硅光波导器件的工程化验证，着力打通从设计研发到中试试制的关键环节。
　　

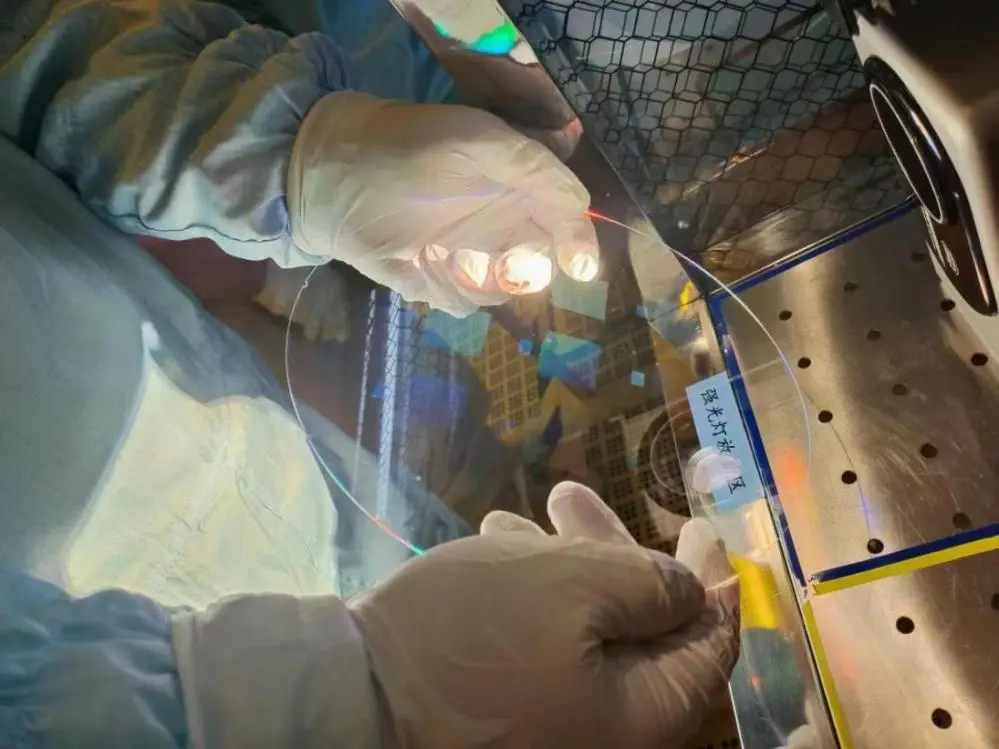

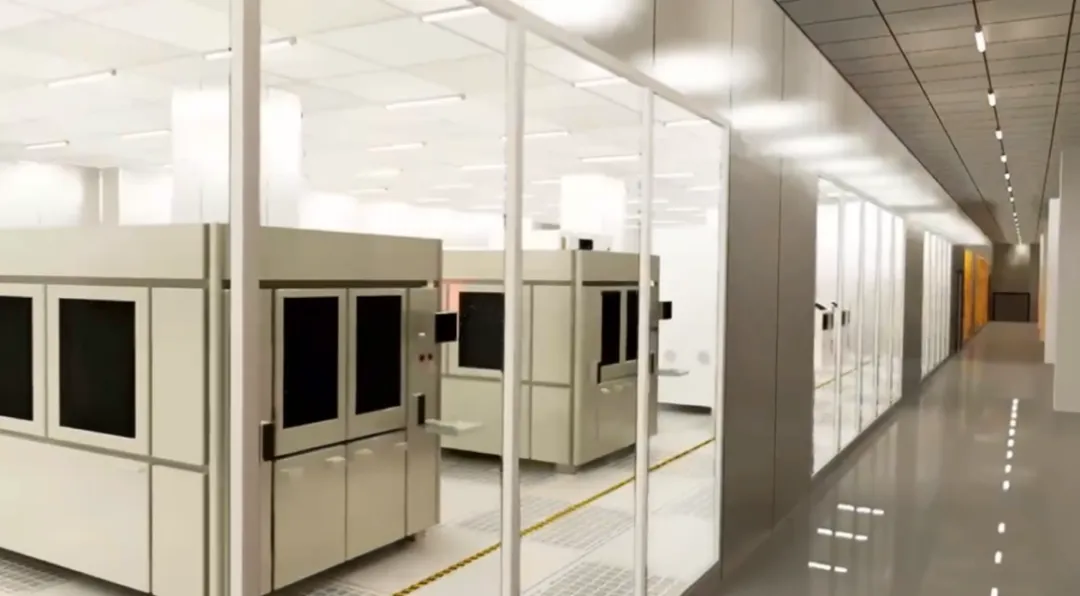

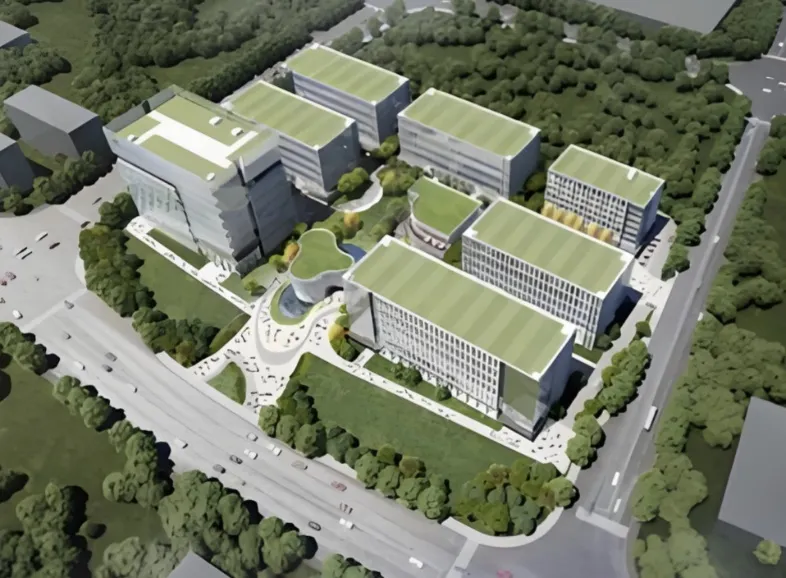

　　项目建设地点位于北京经济技术开发区，总建筑面积约2000平方米。平台配置各类工艺与测试设备60余台（套），打造微纳光学全流程中试产线，形成覆盖微纳结构仿真设计、晶圆级精密加工、器件封装和光学性能验证的一体化中试能力。

　　
　　01
　　
　　瞄准智能显示核心器件，突破“轻量化、全彩、大视场”行业痛点

　　
　　如果说微型显示屏负责产生画面，光波导就是藏在透明镜片里的“光路”：它把画面送到人眼，同时让佩戴者仍能看清真实世界。导航箭头能否自然地出现在路口，翻译字幕能否清晰地呈现在交谈者身旁，既基于AI的计算能力，也取决于光波导的显示能力。长期以来，行业面临一道取舍题：希望画面更大、颜色更丰富，往往需要叠加多片波导；而为了智能眼镜的轻量化，显示效果却难以提升。亮亮视野选择基于碳化硅的光波导技术路线，看中的便是碳化硅优异性能提供的技术突破口。
　　
　　国际头部企业的AR原型机已经释放出碳化硅光波导的应用潜力，这一领域的竞争正从技术展示，走向工程化与供应链能力的比拼。与此同时，我国在碳化硅材料和半导体装备方面积累的产业能力，为微纳光学提供了新的发展契机。
　　
　　02
　　
　　打通中试链路，让微纳光学创新成果加快走向市场

　　
　　一片效果出色的样品，可以证明设计可行，而让成千上万片镜片都有稳定表现，还必须回答一些关键问题：材料能否稳定供应，制造过程能否重复，光学效果能否保持一致，成本能否支持产品销售。这些问题的突破便是从实验室到市场之间最难跨越的一段路。
　　
　　平台着力解决行业共同面对的工程化问题，将围绕设计、试制、检测等环节开展连续验证，把一次成功的样品，逐步变成能够稳定复现的工艺流程，同时面向产业伙伴提供样件试制和测试服务，降低行业产品创新的重复投入与试错成本。
　　
　　03
　　
　　推动强链补链，加速北京智能眼镜产业发展
　　
　　向上联动材料与装备。中试平台提供的真实的试制场景，让上游创新更快找到高价值应用。碳化硅材料和国产半导体装备的发展，为AR显示提供了产业基础；AR光学对成像质量提出的新要求，反向促进了材料标准、装备适配和检测能力提升。
　　
　　向下带动智能眼镜整机创新。核心光学器件在显示效果和结构形态上的进步，赋能整机企业从容地开展电池、传感器、微显示和外观设计，为设计AI能力与自然显像结合的智能眼镜提供解决方案。
　　
　　面向市场，亮亮视野正在筹备新一代AI眼镜LEION HEY3，聚焦主动式AI在工作和生活中的实际体验。面向未来，中试平台则将持续推进更高性能的光学器件，支撑北京智能眼镜产业从技术研发走向产品落地，并在全球XR产业发展中赢得更主动的位置。
