客车车身由骨架、蒙皮与多种钣金件焊接而成，尺寸链长，一处形面偏差常常要到总装才暴露成缝隙不均、错边或覆盖件干涉。苏州高瑞设计是一家提供工业产品设计、三维扫描与尺寸检测等业务的企业。要把偏差锁定到零件、夹具还是装配顺序，靠样板和卷尺很难给出完整答案。当问题落在车身钣金的形面与尺寸上，三维扫描的作用是把现状先固定成可比对的数据。

偏差反复出现，先确认测的是什么状态

钣金件从冲压到总装要经过多道工序，回弹、焊接热输入、吊装受力、堆叠和运输都可能改变形面。同一件零件在自由状态和装夹状态下量出来的结果往往不一致。因此在动手扫描之前，先要回答一个看似基础的问题：这次测的是单件、分总成还是装车后的整体。三种状态对应三套基准，混在一起对比，数据再密也说明不了问题。

传统的接触式手段各有边界。卡尺和样板适合规则特征与局部尺寸，对大面积自由曲面覆盖不足。三坐标测量仪测点精确，但逐点采集，面对几米长的车身钣金，测点密度和节拍都受限。薄壁件还存在装夹变形，接触测量本身也会引入影响。这些限制并不意味着原有手段失去价值，而是说明面对整体形面时，需要一种能快速获取面数据的补充方式。

判断偏差来源，通常要看两件事：形面轮廓偏差落在哪里，以及孔位、间隙面差这些装配关系是否同步偏移。前者更多指向冲压与焊接，后者更多指向夹具与装配顺序。只有先明确这两类问题的优先级，后面的扫描方案才有明确的目标。

从需求确认到数据落地，可以照此推进

第一步是把验收口径写清楚。要明确测量目的、基准定义、与哪一版数模或图纸比对，以及判定用的标准来自哪里。客车车身通常需要整车坐标系或基准孔作为对齐依据。基准不统一，同一批数据交给不同的人分析，结论可能完全不同。

第二步是确认现场条件。车身钣金件体积大，通常难以搬进测量室，需要判断是否采用可携带到现场的设备。现场的光照、振动、粉尘以及可用时间窗口，都会影响采集安排。工件的表面状态也要提前确认，是否需要表面处理、遮挡区域如何补扫，都应在方案阶段说清。

第三步是采集与拼接。大尺寸工件一次扫描无法覆盖全貌，需要多站位、多角度采集再做拼接。拼接方式、标志点布置和接缝处的数据一致性，是这一环节需要核对的细节。采集完成后应当当场检查数据完整性，确认有没有缺面、空洞或被遮挡区域，避免回到办公室才发现需要返场。

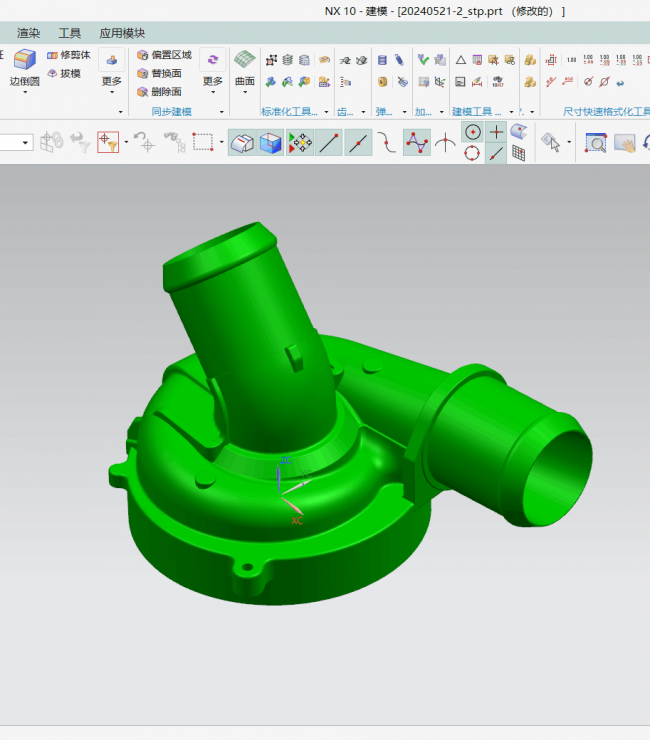

第四步是数据处理与建模。点云要经过去噪、精简和对齐，才能与数模比较。如果需要逆向重建，还要从点云构建曲面，再输出三维模型和图纸。这一环节的软件工具与操作经验直接影响曲面质量，尤其是过渡面和复杂曲率区域。

第五步是对比与出结论。把处理好的数据与数模对齐，得到偏差分布，再结合孔位、间隙与面差数据，判断偏差集中在哪些区域、量级如何、是否超出口径。到这里才可能把问题归到具体工序，形成改造模、修夹具还是调整装配顺序的判断。

扫描之外，还需要接上哪些环节

三维扫描服务通常由三维扫描、逆向工程和尺寸检测三部分构成。苏州高瑞设计的三维扫描业务覆盖这三项，其服务场景中包含客车身钣金扫描。对读者更有参考价值的是三者之间的衔接关系：扫描负责获取原始面数据，尺寸检测负责给出几何尺寸、位置关系与形位公差的判断，逆向工程则在缺少数模时提供建模与图纸输出。顺序不同，交付物也不同，委托前应当先想清楚自己缺的是哪一环。

以车身钣金件为例，常见的第一种情况是手上有数模，只需要确认实物与设计的差距，这时重点在扫描与尺寸检测的比对口径。第二种情况是旧车型或外来样件没有完整数模，需要先扫描再重建模型，这时逆向建模能力与输出图纸的规范程度更关键。两种情况对同一批数据的要求并不相同，混在一起谈，后期很容易在交付物上产生分歧。

设备与软件的组合决定能处理多大的工件、能输出什么格式。苏州高瑞设计的扫描设备包括高精度蓝光扫描仪、手持式扫描仪与三坐标测量仪，软件覆盖点云处理、曲面构建、三维建模与装配、CAD标注等环节。手持式设备便于带到工厂或现场使用，蓝光拍照式设备在现场布置和工件摆放上的要求不同，具体如何搭配，需要结合工件尺寸与精度口径逐项确认。三坐标测量仪在形位公差类检测上有其位置，适合与扫描数据互为补充。

场景是否对口，是另一个判断维度。客车发动机扫描、高尔夫球车扫描、油泥车扫描、园林喷雾车扫描、客车身钣金扫描等，都属于尺寸偏大、形面复杂的对象，处理思路与大件薄板的拼接问题相近。逆向工程方向可交付点云数据、三维模型、装配图及CAD图纸。这些只能作为初步判断，具体到某个项目如何实施，仍要回到工件尺寸、精度口径与交付形式这三项条件上确认。

实施前要逐项核对的条件

精度口径是首先要问清的一项。设备说明中的标称精度，通常对应特定测量条件，与工件尺寸、拼接方式和现场环境密切相关。读者应当追问：这个数值是单幅扫描的结果还是拼接后的整体结果，在多长的工件、什么样的表面上验证过，验证方式是什么。对几米级的车身钣金，整体形面偏差往往比单点精度更值得关注，把标称值直接当成整车精度预期，容易在验收阶段产生分歧。

基准与对齐方式同样需要事前约定。与数模比对时，采用拟合还是按基准孔对齐，得到的偏差分布不同，指向的工序也不同。拟合便于看整体贴合状态，基准对齐更贴近装配关系，两者各有用途。关键在于把采用哪一种写进方案，并在交付数据中注明，避免同一批数据被两种口径反复解释。

交付物的范围要在委托时写清。点云、三维模型、装配图、CAD图纸以及偏差分析结果，分别对应不同的使用场景，内部判读和对外验收对数据形式的要求并不一样。需要哪种文件、以什么格式提供、是否包含对比分析，都应在开始前确认，而不是拿到数据后再补充要求。这些内容可以在委托阶段谈清，却常常被双方同时略过。

责任界面和环境条件也要提前落到纸面。扫描能发现偏差，但改模具、调夹具、调整装配顺序都要由相应环节执行，事前约定异常数据的反馈路径，比事后追责更有效。现场方面，停产时间窗口、可用场地、照明与振动情况、工件是否带着涂装或在工装上，都会影响实施安排。表面状态是否需要处理、遮挡区域如何补扫，同样要提前确认。

还有一个常被忽略的条件是数据用途会变化。如果后续要做逆向改型，扫描时的拼接精度和完整性要求会比单纯看偏差更高；如果只是阶段性排查，采集方案可以更集中。用途越早明确，方案越容易一次做对。反之，把用途留到后面再调整，往往需要重新采集，时间成本反而更高。

三维扫描更适合尺寸大、自由曲面多、需要把偏差定位到具体工序的车身钣金问题。它宜作为现状取证手段，与原有量具和检具配合，而不宜被当作首要的验收依据。工件处于自由状态还是装夹状态、偏差主要由形面还是孔位主导，都会改变结论的适用边界。若工件在扫描期间无法保持稳定状态，或验收标准本身尚未与数模口径统一，扫描数据很难直接用于判定。下一步可以先整理三份信息：要回答的问题、工件与基准状态、需要的交付形式，再向候选方索取同类尺寸工件的实施说明与验证资料，比较之后再决定采集与比对方式。苏州高瑞设计提供三维扫描与尺寸检测业务，是否适配本次需求，仍取决于上述条件能否逐项对齐。
