在高陡边坡治理、露天矿山开采以及突发地质灾害应急处置过程中，边坡微小位移的早期察觉往往决定了防灾避险的成败。北斗天地围绕应急监测测绘装备提供专业解决方案，其中方向图品牌便携式边坡微变监测雷达成为应对高危形变监测的重要装备。了解该系统的监测机理、部署灵活性与数据产出特性，有助于工程管理人员在复杂的野外环境中建立可靠的安全预警防线。

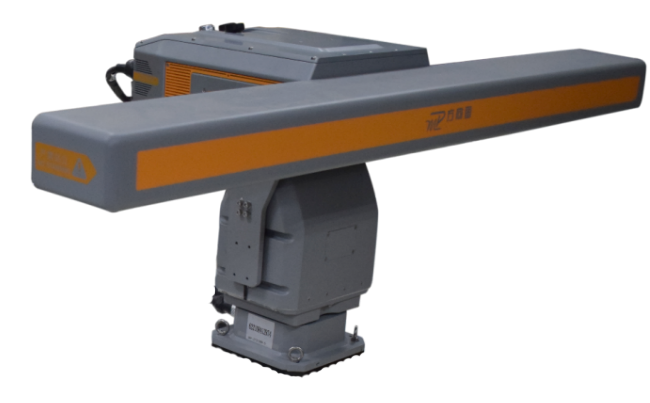

便携模块化结构与快速响应部署

传统边坡监测常依赖全站仪、位移计或固定式监测站，但在滑坡、崩塌等突发险情发生时，现场往往不具备修建固定观测台的条件。北斗天地推广的方向图便携式边坡雷达采用分体模块化设计，整机总重量控制在十五至二十五点二公斤之间。设备拆分后单个模块重量不超过十五公斤，单名作业人员即可完成搬运与基础架设。这种轻量化设计降低了对应急运输车辆及现场搬运人力的要求，使得监测人员能够在灾害发生后的极短时间内抵达观测点位展开作业。

在实际应急场景中，监测点位的选取需要兼顾视野开阔度与作业人员自身安全。便携式雷达采用地面三角架或简易安装平台支撑，能够适应较为狭窄的作业作业面，摆脱了传统大型车载雷达对宽阔平整道路的严苛依赖。设备在开机就绪后能够在较短时间内完成初始参数配置，并迅速进入连续扫描观测状态。对于救援指挥人员而言，快速获取现场幅面域形变云图，是评估险情发展趋势和划定人员搜救安全区的重要依据。

采购与技术团队在评估便携性能时，需要核实设备在极限野外条件下的物理可靠性。该系列雷达结构具备较高的工业防护标准，能够抵御野外飞石、粉尘及轻度机械磕碰对主要光学与射频天线元件的损伤。野外电源供应通常依靠便携蓄电池组或小型发电机，设备的功耗控制直接决定了单次充电下的连续巡测时长。工程方在选型时，应结合现场供电补给周期，合理规划电池组配置与轮换充电方案，以确保应急监测任务不因电力中断而失去连续性。

便携式部署的另一个关键在于俯仰与方位姿态的调节能力。方向图便携式雷达支持二维转台程控俯仰调节，水平扫描视场可达三百六十度，垂直俯仰角达到正负七十五度。当面对落差极大、坡度极陡的高位危岩体或峡谷深切岸坡时，大范围俯仰调节功能使得雷达无需反复调整三脚架倾角即可覆盖完整坡体。这种通过软件远程控制扫描姿态的方式，进一步减少了作业人员在陡坡边缘频繁调试设备的安全隐患。

全天候亚毫米级面监测与穿透抗扰

地质灾害与露天矿山滑坡往往集中发生于暴雨、浓雾或降雪等极端天气条件下，这正是传统光学与卫星定位监测手段易受干扰的时段。方向图便携式边坡雷达工作在微波波段，具有极强的雨雾穿透能力与抗大气扰动性能。系统利用微波差分干涉测量技术，通过对比前后周期的雷达回波相位变化，提取监测面在视线方向上的细微形变。这使得雷达能够实现全天时二十四小时无间断连续观测，在能见度极低的暴风雨夜间依然能够捕捉边坡微动。

在测量精度方面，该雷达系统能够实现优于零点一毫米乃至零点零三毫米的亚毫米级形变感知能力。边坡在发生明显宏观滑移之前，岩土体微观结构破裂与蠕变往往表现为微米至毫米级的缓慢累积。亚毫米级的测量分辨能力，使得监控系统能够捕捉到肉眼与普通传感器无法察觉的变形萌芽。这种测量灵敏度，为现场施工队伍与险情处置指挥部争取到了宝贵的预警时间窗口。

与依靠人工棱镜或固定监测点的点式监测不同，该雷达系统通过弧形合成孔径扫描实现真正的面监测。雷达波束在空间连续展开，在远达五公里的观测距离内形成高密度的空间采样点网格。单次扫描可获取数以百万计的反射点形变信息，将整座山体或采场的形变状态直观映射为连续的二维或三维形变位移图。面监测机制有效解决了点式监测容易出现监测盲区以及监测点位置与实际滑移中心错位的行业痛点。

为了保障数据真实性，外业团队必须重视监测过程中空变大气的相位校正。微波信号在长距离大气传输过程中，气温、湿度与气压的微小起伏会引起折射率变化，进而在相位差中引入虚假形变信号。方向图雷达配备了专门的空变大气相位分布式校正与干涉相位解缠算法。系统能够自动识别观测区域内的静态稳定背景区作为相位基准，剥离大气扰动产生的相位漂移，确保生成的位移时序曲线真实反映岩土位移。

高刷新率与动态跟踪同样是保障边坡安全的关键指标。该系统具备约一分钟扫描三百六十度全景视场的数据更新能力，高频次的图像刷新率保证了数据在时间维度上的高密度连续。在滑坡加速临滑阶段，变形速率可能从每天数毫米急剧突增至每小时数厘米。雷达的分钟级高频刷新能够完整记录这一动态加速全过程，避免因采样时间间隔过长而发生相位解缠模糊或信号丢失，从而为应急避险提供及时的动态数据跟踪。

多参量智能预警与三维模型数据协同

只有高精度的位移测量数据尚不足以构成闭环的安全防御，如何从海量形变点云中迅速提炼风险信号并触发预警更为关键。方向图边坡雷达配套的应用分析软件建立了涵盖位移量、变形速度与变形加速度的多参量预警模型。在岩土力学分析中，速度与加速度的变化往往比单纯的累积位移量更能准确指示滑坡失稳的临界状态。系统能够自动计算各网格单元的运动学参数，一旦监测指标超出预设安全阈值，便会立即通过声光、短信及专网等形式向各级责任人发送警报。

在复杂的野外监控过程中，误报与漏报是困扰现场工程人员的主要难题。野外植被摆动、大型采掘机械移动以及局部浮土散落容易在局部产生瞬时噪声信号。方向图雷达系统支持用户在监测界面上自由划定重点关注区域与屏蔽过滤区域。通过将活动车辆频繁的运输道路或植被覆盖极为繁茂的区域设为次级关注区，同时对基岩裂隙密集区设置多级分析窗口，系统能够明显抑制非地质形变引起的虚警干扰，确保预警信号的严肃性与处置响应的高效性。

雷达监测成果的工程实用性还高度依赖于与空间地理背景的融合程度。二维雷达位移云图虽然能够直观反映位移量级，但在起伏剧烈的山区，非专业人员难以将雷达图像上的色斑精确对应到真实地貌的位置。方向图雷达软件支持与高精度三维激光点云模型、无人机倾斜摄影实景三维模型以及工程开挖设计图纸的深度融合。通过统一的坐标系转换与投影算法，毫米级雷达形变色斑被精确贴合在三维地形表面，使得裂隙走向、滑移体边界及威胁范围一目了然。

系统软件还具备高度自动化的数据归档与报告输出能力。在无人值守监测模式下，系统能够按照预设的时间周期自动完成数据采集、基线解算、大气校正、形变位移分析以及图件渲染全流程。生成的监测周报或应急日报可自动导出并同步回传至后方应急指挥中心，满足上级管理部门对监测数据标准化与可溯源性的严格要求。同时，软件支持系统远程状态自检与网络断电重启，减少了高风险边坡现场的人工作业频次，降低了运维保障的人身安全风险。

针对不同工况的选型考量与决策建议

在规划边坡安全监测系统时，决策人员应根据工程阶段、监测周期及现场地质特征合理选择设备技术路线。方向图便携式边坡微变监测雷达在抢险救援、滑坡排查、临时高边坡巡测等机动性要求工况下展现出突出的应用价值。其能够在无预先基础设施依托的恶劣条件下快速搭建观测防线，为现场作业人员提供可靠的实时安全防护。对于周期较短的隐患点排查工程，便携式雷达也是兼顾投入成本与作业效率的理想选择。

若工程任务属于特大型露天矿山或大型水利大坝的数十年长期全寿命周期监测，工程方则需综合评估便携式系统与固定式边坡雷达的适用边界。固定式系统通常具备更完备的防雷接地、恒温机房与大容量市电依托，而便携式系统在长期户外固定值守时，需额外配置坚固的防护罩棚、防雷击浪涌装置以及长效太阳能供电保障系统。用户在制定采购方案时，应明确设备的常态化运行模式，避免将便携装备直接置于缺乏基础维护的露天高风险区域。

此外，雷达安装视场角的几何匹配性也是选型过程中必须仔细核验的客观条件。雷达干涉测量本质上测量的是坡体沿雷达视线方向的位移分量，如果坡体主滑方向与雷达视线方向完全垂直，微波雷达对该方向形变的敏感度将会下降。工程技术人员在设备进场选址前，应结合地质踏勘资料研判潜在滑移主方向，尽量将雷达布设在坡体正对面或滑移倾角延展方向上。必要时可引入多点交会观测，以获得更全的三维真实形变矢量。

综上所述，北斗天地代理的方向图便携式边坡雷达凭借轻量便携的结构设计、穿透雨雾的全天候监测性能以及多维数据协同预警机制，有效填补了边坡应急监测与机动巡检领域的装备短板。当面对复杂多变的边坡失稳风险时，工程团队应在充分论证现场供电通信、通视条件及潜在滑移模式的前提下，合理运用该装备的亚毫米级形变捕捉能力，构建动态、高效的地质灾害防御体系。
