一、方案背景

河流水文监测是水资源管理、防洪减灾、生态保护及水利工程调度的重要基础工作。传统水文监测多依赖人工巡检和驻站观测，存在数据滞后、覆盖面窄、人力成本高等问题。随着物联网、无线通信及云平台技术的发展，建立全天候、自动化、实时在线的河流水文监测系统已成为行业趋势。

某县水利管理部门拟在流域关键断面部署多套水文监测站点，用于实时采集水位、流量、流速、水质等参数，并通过无线网络将数据上传至数据中心，为洪水预警、水资源调配及河流生态健康评估提供科学依据。

二、前期调研

经现场勘查与需求分析，每个监测站点需采集的设备及数据点位如下：

雷达水位计：河流水位（RS485串口、Modbus RTU协议）

超声波流量计：瞬时流量、累计流量（RS485串口、Modbus RTU协议）

流速仪：断面平均流速（RS485串口、Modbus RTU协议）

多参数水质传感器：pH值、溶解氧、浊度、电导率（RS485串口、Modbus RTU协议）

雨量计：降雨量、降雨强度（RS485串口、Modbus RTU协议）

水温传感器：水体温度（RS485串口、Modbus RTU协议）

所有设备均支持标准Modbus RTU通信协议，可串行接线并到一起。

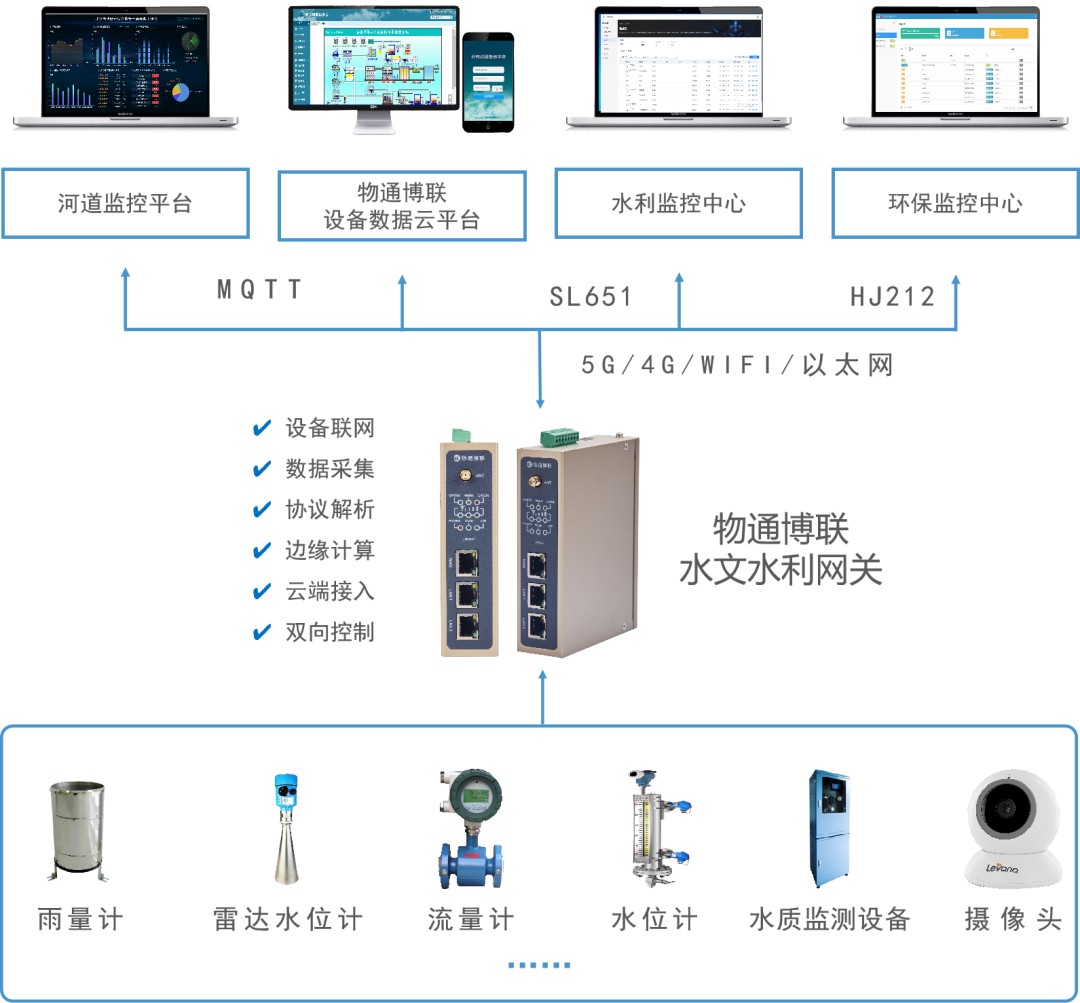

三、系统架构及选型

1、感知层

每个监测站点配备雷达水位计、流量计、流速仪、水质传感器、雨量计及水温传感器，辅以太阳能供电系统、蓄电池、立杆及防雷接地设施。所有传感器通过RS485总线连接至数据采集终端。

2、网关层

采用物通博联WD240工业级数据采集终端，实现多路Modbus RTU传感器的数据集中采集与处理。终端通过4G网络将数据以MQTT协议上报至中心云平台。

·支持1路RS485/RS232串口，可接入多台从站设备

·内置4G、WiFi、LoRa等多种通信方式，适应不同现场网络条件

·IP30防护等级，工作温度范围-30℃～70℃，适用于野外恶劣环境

·低功耗设计，支持太阳能+蓄电池供电，确保长时间无人值守运行

·支持断点续传、本地数据缓存、自动重连等机制，保障数据完整性

·上行协议支持Modbus TCP、MQTT、HTTP等，灵活对接各类平台

3、平台层

水利部门平台接收并解析MQTT JSON格式报文，对水位、流量、水质等数据进行实时存储、展示与分析。平台内置预警引擎、报表生成模块及GIS地图集成功能，支持多站点统一管理与可视化呈现。

四、实现功能

1、系统自动定时采集各站点水文数据，无需人工到场抄表，大幅降低运维成本，提升数据时效性。

2、当水位超警戒、流量异常波动或水质指标超标时，系统通过短信、邮件或微信等方式及时通知管理人员，助力快速响应。

3、系统自动生成日、周、月、年统计报表，涵盖水位变化曲线、流量趋势图、水质变化表等，为水文分析提供直观依据。

4、实现对站点各个传感器、数采终端、电源等设备集中集中管理，了解设备型号、工作时长、运维记录等信息。

5、基于长期积累的水文数据，结合AI算法进行洪水预测、生态流量评估及水资源调度优化，为流域综合治理提供数据驱动决策支持。
