高炉“换脑”实录：一座大型高炉的PLC国产化改造之路

引言：当“大脑”步入暮年

在某钢铁生产基地，一座有效容积2500m³的高炉已连续运行超过十五年。这座年产铁水超过200万吨，支撑着下游炼钢、轧钢全流程的生产节奏。

然而，这座功勋炉的“大脑”——一套西门子S7-400H冗余PLC系统——正步入设备生命周期的终点。CPU模块设计寿命已至，备件采购周期从4周延长至6个月;原厂服务响应时间越来越长，维修费用逐年攀升;系统运行稳定性逐年下降，如同一台运行了十五年的老电脑，虽仍能开机，却已无法胜任日益复杂的控制任务。

设备更新周期的到来，让自动化设备维护团队和企业管理层开始认真思考：是继续在原系统上“修修补补”，还是为这座高炉换一个更年轻、更强大的“大脑”?

第一章：摸底——老系统的“体检报告”

改造项目启动前，自动化团队对原有系统进行了全面摸底。

硬件配置：原系统采用西门子S7-400H冗余架构，覆盖高炉本体、热风炉、矿槽上料、制粉喷吹、炉顶五大区域，总计I/O点数超过3000点。CPU型号为414-4H，已停产超过5年;电源模块、通信模块均为同期产品，部分模块已出现老化迹象。

软件状况：程序代码采用Step7编程，包含大量自定义的布料模型、热风炉换炉逻辑、喷煤配比算法。原程序未提供完整注释，关键算法模块由已离职的外方工程师编写，技术传承面临断档风险。

运维成本：近几年，备件采购费用高昂，且均为从一些二手供应商购买的拆机件，质量无保障。原厂已不再提供该产品的备件供应和售后服务。

外部环境：高炉区域粉尘浓度高、电磁干扰强，夏季炉前温度可达60℃以上。原系统控制柜虽有防护，但内部积灰严重，部分模块散热不良，进一步加速了设备老化。

第二章：决策——国产方案的评估与选择

面对改造需求，企业成立了由自动化、工艺、设备、采购多部门组成的联合工作组。评估周期三个月，对比了三种方案。

方案一：原厂升级：采用西门子S7-1500R/H系列替换原有S7-400H，优势是程序可部分复用、技术人员熟悉，但劣势明显：软硬件采购费用高，实施周期长，且备件供应链不确定性依然存在。

方案二：外资替代：采用罗克韦尔ControlLogix冗余方案，优势是技术成熟，但劣势在于：软硬件采购费用仍然很高，且程序需全部重写，技术人员需重新培训，与现有传动系统兼容性需验证。

方案三：国产替代：采用国产PLC，优势是：硬件成本可控，智能迁移工具可将移植时间大幅压缩，现场改造周期可控制在1个月内，提供长期备品备件和售后服务，且备件交付周期2周内。

工作组组织了为期两周的技术验证，核心测试项目包括：

经过多轮调研、交流和招投标，最终选择了科远智慧SC6000系列方案。

第三章：实施——紧凑高效的“换脑”手术

改造工程分为三个阶段，现场施工从拆除旧机柜到设备投运，总用时26天。

第一阶段：离线编程与仿真（并行进行）

在项目启动之初，科远智慧派出5名工程师驻场，与企业自动化团队组成联合攻关组。第一阶段核心工作是程序迁移与测试，该阶段与现场施工并行推进，不占用停机时间。

科远智能迁移助手发挥了关键作用：将原西门子Step7程序一键导入后，自动转换率约85%。剩余15%主要包括：

布料模型中的自定义功能块(需人工重写)

热风炉换炉的时序逻辑(需结合工艺人员确认)

喷煤系统的特殊PID参数(需现场调试时优化)

联合攻关组采用“双轨并行”方式：一边用迁移工具转换标准程序，一边人工重写复杂算法模块。每周召开两次技术对接会，与工艺人员逐条确认关键控制逻辑。

仿真测试阶段，搭建了与现场1:1的测试环境，模拟高炉正常运行工况，连续运行72小时无异常。

第二阶段：现场硬件安装与接线（5天）

利用高炉计划休风期(5天)，进行硬件安装。工程内容包括：

拆除原有控制柜内模块、线缆、安装配件等，保留柜体与部分布线

安装科远SC6000主机架、电源模块、CPU模块、通信模块

敷设新增信号线缆和更换老旧电缆(约8000米)

安装远程IO站(高炉本体、热风炉、炉顶共5个站点)

为确保工期，采取“两班倒”作业模式。科远工程师全程指导，自动化团队旁站监督，确保接线正确率100%。

第三阶段：系统调试与热试（10天）

硬件安装完成后，进入系统调试阶段，核心工作包括：

IO点测试(3天)：3000余个IO点逐一测试，信号正确率100%

通信测试(2天)：SC6000兼容西门子profibus协议，与现有6台西门子变频器、3台称重仪表、1台煤气分析仪逐一通信，均正常

程序调试(4天)：离线测试通过的代码加载至现场，逐项验证

联动测试(3天)：模拟正常生产流程，从矿槽上料到热风炉换炉，全流程空载运行

热试投运(5天)：采用渐进式切换策略，分区域投运。

为缩短工期，改造期间各作业小组分工合作、各司其职、交叉作业、协调配合，采用边测试、边联调、边热试的连续、同步作业方式，完成测试、调试任务。

调试最后进行整体热试，科远SC6000经历了满负荷生产考验：连续运行72小时，CPU负载率峰值45%，冗余切换测试(人为断电主CPU)3次，全部无扰动切换成功。

现场改造周期总结：从拆除旧机柜到设备投运，总用时15天，其余调试工作利用生产间隙完成，未影响正常生产节奏。

第四章：关键——科远SC6000的技术内核

本项目中采用的科远智慧SC6000系列PLC，其技术架构体现了国产高端控制系统的核心竞争力。

冗余架构

采用“CPU冗余+电源冗余+网络冗余”三重冗余设计：

CPU冗余：双CPU热备，主备同步周期≤100ms，主CPU故障时备用CPU自动接管，I/O状态不丢失

电源冗余：双电源模块并联，任一模块故障不影响系统供电

网络冗余：双以太网环网，任一网络断线自动切换

全自主可控

核心处理器：采用国产工业级CPU，主频1GHz

操作系统：基于开源Linux深度定制的实时操作系统

元器件国产化率：超过95%，关键元器件100%国产

加密芯片：符合国密SM1-4标准，防止程序被逆向

环境适应性

工作温度：-40℃~70℃(经现场测试，60℃环境连续运行72小时无异常)

防腐设计：控制柜内PCB板采用三防漆涂层

抗干扰：通过GB/T 17626电磁兼容四级测试

兼容性

通信协议：支持Profibus-DP、ModbusTCP、Profinet、EtherCAT等主流协议

编程环境：支持IEC61131-3五种编程语言

智能迁移助手：基于智能解析引擎，支持主流第三方程序代码直接复制导入，大幅降低移植门槛

第五章：效果——改造前后的数据对比

系统投运半年多依赖，自动化团队和科远智慧对改造效果进行了全面评估。

可靠性指标

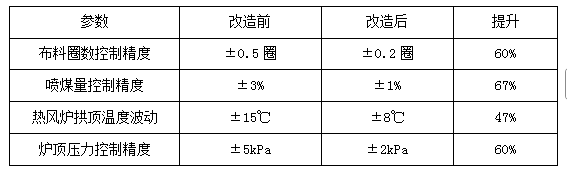

控制精度

操作体验

岗位操作人员反馈：

人机界面响应速度明显提升(实际测量从约1秒缩短至200毫秒)

报警信息更精准，误报率大幅下降

历史趋势查询更便捷，支持一键导出

本土化技术支持，问题响应时间从数周缩短至数小时

第六章：启示——高炉PLC国产化的经验总结

基于本项目的实践，总结以下经验供同行参考：

选型阶段

必须进行充分的技术验证，尤其是冗余切换、抗干扰、通信兼容三项核心测试

考察厂商的行业案例，优先选择有高炉应用经验的供应商

明确硬件成本、软件授权费、服务费用的全口径预算

关注厂商的自主可控程度，选择软硬件100%国产的解决方案

实施阶段

采用“渐进式切换”策略，从辅助系统向核心系统逐步推进

离线仿真与现场调试相结合，尽可能提前发现问题

建立双轨并行机制：标准程序自动迁移，核心算法人工重写

充分利用智能迁移工具，大幅缩短移植周期

合理安排停机窗口，硬件安装与热试投运可控制在2周内完成

保障阶段

要求厂商提供3年以上质保期

建立备件储备机制，关键模块(CPU、电源)至少备2套

培训内部维护团队，掌握基本故障诊断能力

建立与厂商的技术支持快速通道

结语：一个开始，而非终点

这座2500m³高炉的PLC国产化改造，是国内钢铁行业核心控制系统自主可控进程中的一个缩影。

从硬件成本降低、备件交付周期从6个月缩短至2周，到现场改造周期控制在半个月内、系统故障率下降80%，每一项数据都在证明：以科远智慧SC6000为代表的国产高端PLC，完全有能力高效、可靠地守护好高炉这座钢铁“心脏”。

这只是一个开始。高炉国产化改造的经验，正在被复制到炼钢、轧钢等其他核心工艺。随着越来越多“换脑”项目的成功落地，中国钢铁的自主可控之路，正越走越宽。
